申请日2004.04.22
公开(公告)日2005.11.02
IPC分类号C02F1/00; B01D53/78; B01D53/02
摘要
本发明涉及一种城市污水处理厂气味控制装置，有一个废气净化处理器，其一侧设有降解吸附器，所述废气净化处理器内设有堆肥滤料层，该堆肥滤料层下设有砂砾层，所述废气净化处理器底部设有渗水收集室，所述降解吸附器内设有相互连通的喷淋层、降解吸附层、废气收集室，所述降解吸附器下面设有调温水池，所述喷淋层内设有喷淋器，该喷淋器通过管道及水泵与调温水池连通，所述废气收集室与离心风机出口连通，该离心风机入口与污水废气输入管道连通，所述降解吸附器顶部装有净化输气管道，该净化输气管道的另一端埋设在所述砂砾层内，所述砂砾层内的管道段上设有多个排气孔。本发明利用物理吸附及生物处理法，对污水处理厂中的废气进行净化。
权利要求书

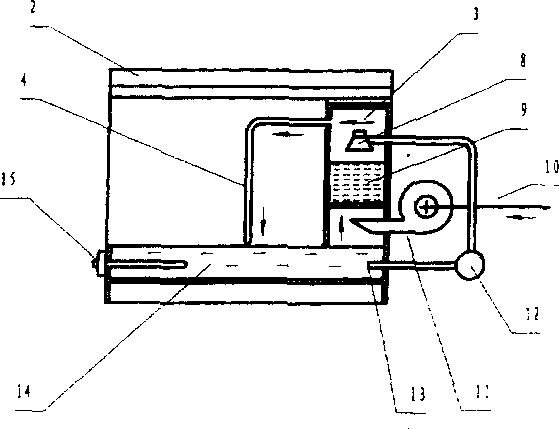

1、一种城市污水处理厂气味控制装置，其特征在于：有一个废气净化处 理器(1)，其一侧设有降解吸附器(3)，所述废气净化处理器内设有堆肥滤 料层(5)，该堆肥滤料层下设有砂砾层(6)，所述废气净化处理器底部设有 渗水收集室(7)，所述降解吸附器内设有相互连通的喷淋层、降解吸附层(9)、 废气收集室，所述降解吸附器下面设有调温水池(14)，所述喷淋层内设有喷 淋器(8)，该喷淋器通过管道及水泵与调温水池连通，所述废气收集室与离 心风机(11)出口连通，该离心风机入口与污水废气输入管道(10)连通，所 述降解吸附器顶部装有净化输气管道(4)，该净化输气管道的另一端的管道 段埋设在所述砂砾层内，所述砂砾层内的管道段上设有多个排气孔。
2、根据权利要求1所述的气味控制装置，其特征在于：所述调温水池上 设有电热器。
3、根据权利要求1、2所述的气味控制装置，其特征在于：所述废气收集 室的进气量为200m3废气/m2·滤料·h。
4、根据权利要求1、2所述的气味控制装置，其特征在于：所述喷淋水的 温度为15-25℃，PH值为6-8。
5、根据权利要求1、2所述的气味控制装置，其特征在于：所述废气净化 处理器上方设有防尘顶罩。
说明书
一种城市污水处理厂气味控制装置
技术领域
本发明涉及一种城市污水处理厂气味控制装置，该装置是利用物理吸附及 生物处理法，对城市污水处理厂中由于生活污水、工业废水的生物处理所产生 的大量废气进行净化，去除了其中80%-90%的污染物，然后再经过大气排放， 以达到国家大气排放标准。
背景技术
目前，污水处理厂中各个构筑物中的气体中的硫及氨含量均超过国家标准 5-10倍，由于气体中硫化氢含量过高会导致管道腐蚀损坏，而且浓度过高的硫 化氢气体会使人产生恶心等中毒症状。为此，中国专利03114011.4公开了一种 城市污水处理厂污泥除臭除毒法，包括以下步骤：(1)向污泥中加入含氯、铁 和钙的添加剂，使污泥中的有机物腐殖质分解，达到污泥除臭;(2)向污泥中加 含硫、钡和氢氧根的添加剂，使污泥中的有毒重金属转化为水不溶物，达到污 泥除毒;(3)向除臭除毒后的污泥中，加入锅炉灰烧结成墙体砖或加入水泥、沙、 石制成混凝土砖。本发明可实现污泥的除臭除毒和资源化利用。但是，该专利 无法解决各个构筑物中的气体的排放污染，因此，需要提出一种城市污水处理 厂气味控制装置。
发明内容
本发明的目的在于提供一种城市污水处理厂气味控制装置，该装置是利用 物理吸附及生物处理法，对城市污水处理厂中由于生活污水、工业废水的生物 处理所产生的大量废气进行净化，去除了其中80%-90%的污染物，然后再经过 大气排放，以达到国家大气排放标准。
本发明的目的是由下述技术方案实现的：一种城市污水处理厂气味控制装置， 有一个废气净化处理器，其一侧设有降解吸附器，所述废气净化处理器内设有堆 肥滤料层，该堆肥滤料层下设有砂砾层，所述废气净化处理器底部设有渗水收集 室，所述降解吸附器内设有相互连通的喷淋层、降解吸附层、废气收集室，所述 降解吸附器下面设有调温水池，所述喷淋层内设有喷淋器，该喷淋器通过管道及 水泵与调温水池连通，所述废气收集室与离心风机出口连通，该离心风机入口与 污水废气输入管道连通，所述降解吸附器顶部装有净化输气管道，该净化输气管 道的另一端的管道段埋设在所述砂砾层内，所述砂砾层内的管道段上设有多个排 气孔。
本发明与已有技术相比具有如下的优点：
1、本发明通过控制离心风机的风量及废气在装置中的流速，使废气与装 置中的材质完全接触，为微生物对废气中可降解的污染物的降解创造了必要条 件。
2、本发明在废气所经过的通道中加设喷淋水，并对所喷淋中水进行适当 的加热，不仅可以增加进气的温度及湿度;而且也可以给微生物提供充足的营 养成分，保证微生物的生长。
3、本发明采用生物除臭方法对污水处理厂内的臭气进行净化，经过本发 明处理后的气体中所含的硫化氢及氨低于国家环境排放标准，除臭效果明显， 无二次污染。
4、本发明采用树皮及堆肥污泥为材质构成废气净化处理器，运行成本低， 占地面积少。
