申请日2004.04.23
公开(公告)日2005.09.07
IPC分类号C02F1/48
摘要
离子高压静电水处理器，具有一高压电源，还具有一电极棒与高压电源电联接，所述的高压电源具有一电源联接器，电源联接器通过电路I、II、III分别与高压发生器电联接，其中电路II上还联接有脉冲信号发生器IC，电路III上联接有工作信号发生器C，C发出工作信号，即产生高压，高压发生器与电极棒电联接。本实用新型的优点是能产生稳定、安全的高压电场，水处理效率大大提高。
权利要求书
1、离子高压静电水处理器，具有一高压电源，还具有一电极棒 与高压电源电联接，其特征在于：所述的高压电源具有一电源联接器， 电源联接器通过电路I、II、III分别与高压发生器电联接，其中电路 II上还联接有脉冲信号发生器IC，电路III上联接有工作信号发生器 C，高压发生器与电极棒电联接。
2、根据权利要求1所述的离子高压静电水处理器，其特征在于： 所述电路II中，脉冲信号发生器IC上还联接有电位器L。
3、根据权利要求1或2所述的离子高压静电水处理器，其特征 在于：所述的脉冲信号发生器IC为集成电路，工作信号发生器C为 晶体三极管。
4、根据权利要求3所述的离子高压静电水处理器，其特征在于： 所述的电极棒具有一固定座，固定座联接有与高压发生器电联接的金 属电极管，金属电极管外设置有绝缘层。
说明书
离子高压静电水处理器
所属技术领域
本实用新型涉及一种通过产生高压静电场对循环水系统中水进 行处理的一种装置。
背景技术
循环水系统中特别是管道，在运行一段时间后，管道壁会产生水 垢，如不处理，日积月累会严重影响整个系统的正常运行。传统的处 理方式为化学处理，即在系统中投入化学物，用化学方法处理系统中 水垢，其处理成本高，操作、控制繁杂、不安全，且易造成环境污染。 现在比较好的处理方式是采用高压静电处理，但现有技术中，产生的 高压电场不稳定，不安全，水处理效果亦不稳定。
发明内容
本实用新型的目的是提供一种稳定、安全、处理效果好的离子高 压静电水处理器。

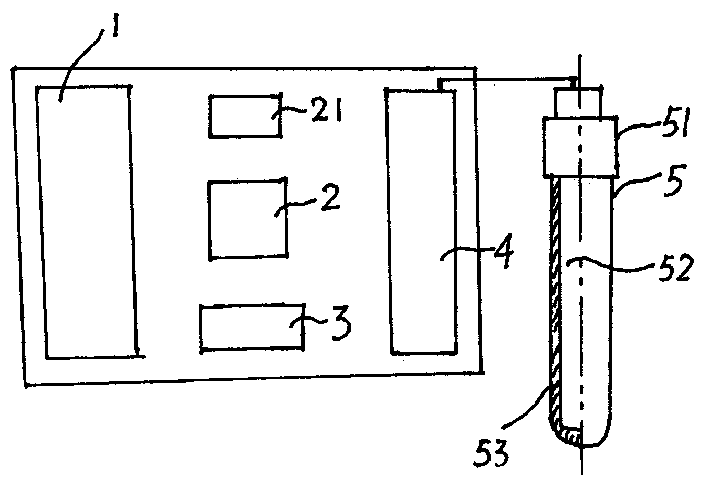

实现上述目的的技术方案如下：离子高压静电水处理器，具有一 高压电源，还具有一电极棒与高压电源电联接，所述的高压电源具有 一电源联接器，电源联接器通过电路I、II、III分别与高压发生器电 联接，其中电路II上还联接有脉冲信号发生器IC，电路III上联接有 工作信号发生器C，C发出工作信号，即产生高压，高压发生器与电 极棒电联接。
所述电路II中，脉冲信号发生器IC上还联接有电位器L，用于 调节静电电场电压高低。
所述的脉冲信号发生器IC为集成电路，发出稳定的方形脉冲信 号波，用于控制静电场的稳定性及产生频率，工作信号发生器C为 晶体三极管。
电极棒具有一固定座，固定座联接有与高压发生器电联接的金属 电极管，金属电极管外设置有绝缘层，电极棒为实际工作部件，其金 属电极管外产生高压静电场，在静电场的作用下，水分子将定向按正、 负极排列，会阻止水中钙、镁离子不趋向管道内壁表面产生结垢，而 对于结垢表面则能破坏水垢分子间的电子结合力，使水垢剥落。
本实用新型的优点是能产生稳定、安全的高压电场，水处理效率 大大提高。
