申请日2004.04.26
公开(公告)日2005.01.26
IPC分类号C02F3/28
摘要
本发明公开了属于水处理领域的适用于养猪场废水、粪便废水、剩余污泥等含有高浓度悬浮固体(SS：1%～10%)废水的厌氧消化处理的一种处理含有高浓度悬浮固体废水的厌氧反应器。该厌氧反应器由反应器主体、集气装置、进、排水系统和自动控制系统四个部分构成。在反应器主体为圆柱形钢筋混凝土池内设搅拌器，浮动钟罩放在池壁上端的环形水封槽内，集气管路装在浮动钟罩顶部中央，进排水装置和池体接通;自动控制装置分别控制泥浆泵、搅拌器、污水泵及泥浆泵的开、关。本发明可大幅度缩小反应器的体积，节省投资费用。同时该反应器结构简单、自动化程度高、管理方便。
权利要求书

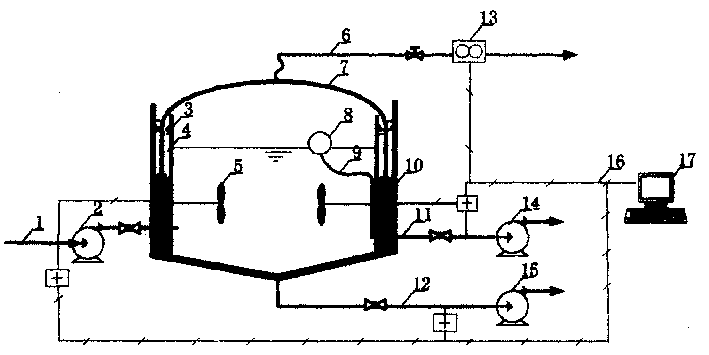

1.一种处理含有高浓度悬浮固体废水的厌氧反应器，该厌氧反应器由反应器 主体、集气装置、进、排水装置和自动控制装置四个部分构成;其特征在于：反 应器主体为圆柱形钢筋混凝土池体(10)，内设搅拌器(5)，在池壁上端设有环 形水封槽(4)，水封槽(4)的顶部设有不锈钢卡套(3)以限定浮动钟罩(7) 的最高上浮位置;集气管路(6)装在浮动钟罩(7)顶部中央，进水装置由进水 管道(1)及泥浆泵(2)连接后和池体(10)接通，排水装置的上清液排水装置 由浮球(8)和软管(9)连接后和穿过池体(10)的排水管(11)及污水泵(14) 连接;底泥排水装置由接在反应器底部的排水管(12)和泥浆泵(15)构成;自 动控制装置的含有信号转换器的沼气产气速率在线监测仪(13)通过信号传输线 (16)和电脑终端(17)连接;自动控制装置分别控制泥浆泵(2)、搅拌器(5)、 污水泵(14)及泥浆泵(15)的开、关。
说明书
一种处理含有高浓度悬浮固体废水的厌氧反应器
技术领域
本发明属于水处理领域，特别涉及适用于养猪场废水、粪便废水、剩余污泥 等含有高浓度悬浮固体(SS：1%～10%)废水的厌氧消化处理的一种处理含有高 浓度悬浮固体废水的厌氧反应器。
背景技术
随着我国工农业的迅猛发展和人口的增多，污水排放量日益增大。高浓度有 机废水的厌氧处理不仅能有效削减污染物而且能回收沼气，从而受到广泛关注。 尤其是近二十年来所开发的高效厌氧反应器的推广及应用，如上流式厌氧污泥床 (UASB)、膨胀颗粒床(EGSB)、厌氧滤器(AF)和内循环反应器(IC)，极大推 动了污水的厌氧处理进程。然而上述高效反应器只适用于含有低浓度悬浮固体废 水的处理(SS<8000mg/L)，而对于悬浮固体含量较高的废水(SS：2%～4%)，如剩 余污泥、粪便废水、养猪场废水等不能适用。这些含有高浓度悬浮固体的废水仍 然采用的是传统的消化池(CSTR)来消化处理，处理效率低，且需要很长的水力 停留时间(HRT>20d)。本发明提供了一种适合含有高浓度悬浮固体(SS：1%～ 10%)废水处理的高效厌氧反应器。
发明内容
本发明的目的是提供一种处理含有高浓度悬浮固体废水的厌氧反应器，该厌 氧反应器由反应器主体、集气装置、进、排水装置和自动控制装置四个部分构成。 其特征在于：反应器主体为圆柱形钢筋混凝土池体10，内设搅拌器5，在池壁上 端设有环形水封槽4，水封槽4的顶部设有不锈钢卡套3以限定浮动钟罩7的最 高上浮位置;集气管路6装在浮动钟罩7顶部中央，进水装置由进水管道1及泥 浆泵2连接后和池体10接通，排水装置的上清液排水装置由浮球8和软管9连 接后和穿过池体10的排水管11及污水泵14连接;底泥排水装置由接在反应器 底部的排水管12和泥浆泵15构成;自动控制装置的含有信号转换器的沼气产气 速率在线监测仪13通过信号传输线16和电脑终端17连接;自动控制装置分别 控制泥浆泵2、搅拌器5、污水泵14及泥浆泵15的开、关。
本发明的有益效果是反应器采用进水、反应、沉降和排水四个阶段为一个循 环周期的序批式处理方式进行高浓度悬浮固体(SS：1%～10%)废水的厌氧消化 处理。反应器具有投资费用低、处理效率高、自动化水平高、运行费用低等优点。
