申请日2004.04.23
公开(公告)日2005.07.06
IPC分类号E03C1/12; E03D1/24; E03D1/14
摘要
本实用新型涉及一种坐便器，特别涉及一种二次利用废水的节水型坐便器。它含有坐便盆和水箱，坐便盆上部设有管道与水箱连通，其下端部设有排污管，水箱设有冲水控制机构和进水控制机构，坐便盆内置的排污管为直冲后翻式P型弯水管，其端部通过密封套垫与伸出地面的下水弯管连接，水箱设有管道与洗涤盆池的下水管连通，并且在该连接处设有过滤器。本实用新型采用直冲后翻式P型弯水管安装维修方便，经过过滤的生活废水不易堵塞和黏管壁，使用方便，采用两个水腔既保证随时有水冲便池，同时又节约大量自来水，提高生活废水的利用率。本实用新型广泛适用于城市和农村的家庭和公共场所，容易推广实施，推广后具有较好的节水和环保效益。
权利要求书
1.一种二次利用废水的节水型坐便器，含有坐便盆和水箱，坐便盆上部设 有管道与水箱连通，其下端部设有排污管，水箱设有冲水控制机构和进水控制 机构，其特征是：坐便盆内置的排污管为直冲后翻式P型弯水管，其端部通过 密封套垫与伸出地面的下水弯管连接，水箱设有管道与洗涤盆池的下水管连通， 并且在该连接处设有过滤器。
2.根据权利要求1所述的二次利用废水的节水型坐便器，其特征是：水箱 通过中间隔板形成两个腔室，一个为净水腔，另一个为废水腔，其中净水腔通 过进水控制机构与自来水管连接，废水腔通过管道与洗涤盆池连接，两个腔室 分别设有冲水控制机构。
3.根据权利要求2所述的二次利用废水的节水型坐便器，其特征是：净水 腔和废水腔通过中间隔板上部设有的连通口而互相连通，废水腔设有溢流口。
4.根据权利要求1所述的二次利用废水的节水型坐便器，其特征是：进水 控制机构含有浮球、连杆、可调可控进水阀以及可调可控开关手柄，冲水控制 机构含有开关、复位弹簧、连杆、密封盖板，其中废水腔设有两个密封盖板， 分别为双水量控制，净水腔设有一个密封盖板，为单水量控制。
5.根据权利要求1所述的二次利用废水的节水型坐便器，其特征是：在下 水弯管与坐便盆排污管连接的弯头处设有检修孔，该检修孔上设有密封端盖。
6.根据权利要求1～5任一权利要求所述的二次利用废水的节水型坐便器， 其特征是：水箱外侧壁上设有彩色水位计。
说明书
二次利用废水的节水型坐便器
一.技术领域：本实用新型涉及一种坐便器，特别涉及一种二次利用废水 的节水型坐便器。
二.背景技术：随着国民经济的发展和生活水平的提高，人们越来越重视 自身的起居环境，目前城市和部分农村均实行水冲式坐便器或蹲便器，但是， 在提高卫生条件的同时也应看到由此产生的用水量，而且我国属于贫水地区， 节水是国家越来越重视的发展方向之一，针对这种情况，人们研制出多种节水 卫生洁具，有的采用双水量控制装置，有的利用洗浴或洗菜的废水，如中国专 利(公开号位CN2444999Y，专利号为00247779.3)公开了一种“废水冲便坐便 器”，它由坐便盆和水箱组成，坐便盆上部有环形水道，并由若干冲水孔与坐便 盆相通，坐便盆下部也设有冲便水道，水箱内安装有溢水管，并设有两个阀门 分别与两个冲便水道连通，该坐便器可以利用洗菜、淘米、洗脸等废水冲便， 达到节水的目的，但是废水没有过滤，容易造成堵塞，另外没有自来水供给系 统，废水不够用时，需要人工动加水，造成加水困难，增加人们的劳动强度; 又如中国专利(公开号为CN2546533Y，专利号为01264749.7)公开了一种“废 水利用节水坐便器”，它是在便池的排污口的下部设置有污物暂存槽，该槽上设 有生活废水进水口和排污口，便池排污口处设有排污旋转水槽，位于自来水进 水管上的和旋转水槽联动开关，该技术使用了生活废水，起到节水的目的，但 是需要自来水和生活废水同时作用才能冲便，过程复杂，另外如果没有生活废 水，便池中的污物就排不干净，长时间后容易形成污垢，造成便池堵塞。
三.实用新型的内容：
本实用新型的目的：克服现有技术的缺陷，提供一种结构简单、维修方便、 废水利用率高、节水效果明显的二次利用废水的节水型坐便器。

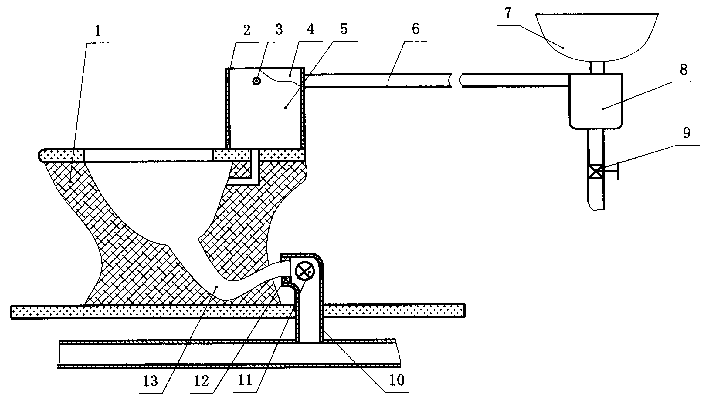

本实用新型的技术方案：一种二次利用废水的节水型坐便器，含有坐便盆 和水箱，坐便盆上部设有管道与水箱连通，其下端部设有排污管，水箱设有冲 水控制机构和进水控制机构，坐便盆内置的排污管为直冲后翻式P型弯水管， 其端部通过密封套垫与伸出地面的下水弯管连接，水箱设有管道与洗涤盆池的 下水管连通，并且在该连接处设有过滤器。
所述水箱通过中间隔板形成两个腔室，一个为净水腔，另一个为废水腔， 其中净水腔通过进水控制机构与自来水管连接，废水腔通过管道与洗涤盆池连 接，两个腔室分别设有冲水控制机构。
所述净水腔和废水腔通过中间隔板上部设有的连通口而互相连通，废水腔 设有溢流口。
所述进水控制机构含有浮球、连杆、可调可控进水阀以及可调可控开关手 柄，冲水控制机构含有开关、复位弹簧、连杆、密封盖板，其中废水腔设有两 个密封盖板，分别为双水量控制，净水腔设有一个密封盖板，为单水量控制。
在所述下水弯管与坐便盆排污管连接的弯头处设有检修孔，该检修孔上设 有密封端盖。
所述水箱外侧壁上设有彩色水位计。
本实用新型的有益效果：
1.本实用新型生活废水利用率高、节水效果明显。将水箱分隔成两个腔室， 分别设有冲水控制机构，大的腔室接通洗涤盆池，储存并使用废水，两个腔室 通过连通口连通，两个腔室均可储存废水，只有当废水不够用时，才开启小腔 室的控制阀使用自来水，这样基本上不使用自来水，因此节水效果十分明显。
2.本实用新型结构简单、维修方便。坐便盆内置的排污管为直冲后翻式P 型弯水管，其端部通过密封套垫与伸出地面的下水弯管连接，其接口在地面以 上，并且在下水管弯头处设有维修孔，出现堵塞时，打开此孔进行检修，十分 方便，而且安装容易，避免了从楼板和管道之间的连接处漏水。
3.本实用新型实用方便。洗涤盆池用过的废水经过过滤器，经水管自流到 坐便器的水箱中，废水经过过滤后水质得到一定的改善，这样不容易造成管道 堵塞和管道壁粘黏污物，经久耐用，过滤器采用易拆卸式，并且设有排污开关， 可以方便地清洁过滤器，以保证废水的过滤效果，彩色水位计既美观，又可以 清楚地显示各个腔室的水量，方便人们操作。
4.本实用新型广泛适用于城市和农村的家庭和公共场所，容易推广实施， 推广后具有较好的经济效益。
