申请日2003.07.21
公开(公告)日2004.03.24
IPC分类号C02F1/44
摘要
本发明公开了一种毛管反滤渗污水净化方法及装置，属于污水处理领域。技术方案包括将污水通过过滤介质进行重力净化，其特征在于，它结合了利用毛细管作用自下而上的反滤渗法。实现本发明的毛管反滤渗污水净化方法所使用的装置包括污水池(4)、过滤介质(5)、污水进水管(9)，在污水池(4)的内部、上方、周围设置有连续分布的过滤介质(5)。本发明具有构思新颖，COD去除率高，避免了污水的臭味扩散到空气中，适应范围广，装置占地面积小，结构设计合理等优点。
権利要求書
1、一种毛管反滤渗污水净化方法，包括将污水通过过滤介质进行 重力净化，其特征在于，它结合了利用毛细管作用自下而上的反滤渗 法，其具体做法可以是：将污水输入污水池，在该污水池的内部、上 方、周围设置有连续分布的过滤介质，使污水与污水池中的过滤介质 相接触，并将该池中的水位控制在污水池上口之下，使过滤介质形成 饱和区与非饱和区，在污水池外部的过滤介质下方得到净水。
2、根据权利要求1所述的毛管反滤渗污水净化方法，其特征在于， 可以包括一级或多级反滤渗和重力过滤。
3、根据权利要求1所述的毛管反滤渗污水净化方法，其特征在于， 污水是由污水池内部过滤介质的下部或侧下部输入过滤池的。
4、一种为实现权利要求1所述的毛管反滤渗污水净化方法所使用 的装置包括污水池(4)、过滤介质(5)、污水进水管(9)，其特征在 于在污水池(4)的内部、上方、周围设置有连续分布的过滤介质(5)。
5、根据权利要求4所述的毛管反滤渗污水净化装置，其特征在于， 在污水池(4)内过滤介质(5)的下方设有承托过滤介质(5)的承 托层，过滤介质(5)设置在承托层之上，并延及污水池(4)的上方 及周围。
6、根据权利要求5所述的毛管反滤渗污水净化装置，其特征在于， 所述的承托层为多孔板或网(6)，或/和在污水池(4)内部由下至 上分级设置的直径由大至小的砾石。
7、根据权利要求4或5所述的毛管反滤渗污水净化装置，其特征 在于，污水池(4)内部过滤介质(5)的设置形状为下小上大的喇叭 形，该喇叭的外壳带有孔，如该喇叭的外壳为塑料或金属网。
8、根据权利要求4或5所述的毛管反滤渗污水净化装置，其特征 在于，在污水池(4)外的过滤介质(5)的周边可以设置滤池侧壁(3)， 在污水池(4)的下部可以设置积水槽(1)。
9、根据权利要求4或5所述的毛管反滤渗污水净化装置，其特征 在于，在污水池(4)的侧壁上设有测压管(7)。
10、根据权利要求4或5所述的毛管反滤渗污水净化装置，其特征 在于，可以是一套或由一套以上本装置并联或串联而成。
说明书
毛管反滤渗污水净化方法及装置
技术领域
本发明涉及一种毛管反滤渗污水净化方法及装置，属于污水处理 领域。
技术背景
在污水处理过程中，过滤技术得到最普遍应用，它是进行高质量 处理污水的关键。过滤是一种使水通过砂、煤粒或硅藻土等多孔介质 的床层以分离水中悬浮物的水处理操作过程，其主要目的是去除水中 呈分散悬浊状的无机质和有机质粒子，也包括各种浮游生物、细菌、 滤过性病毒与漂浮油、乳化油等。
传统慢滤池的净水机理相当复杂，它是在机械筛滤、生物吸附降 解、沉淀、扩散、传递及静电吸附等物理化学和生物化学作用下完成 净水过程的。慢滤与其他的水处理工艺相比，可在不用机械动力(原 水提升泵除外)和化学药剂条件下正常工作。具有管理简单，运行稳 定可靠，净水成本低等特点。但该工艺因水力负荷低而占地面积大， 导致难于在人口稠密的城市推广应用。此外，慢滤池对原水的浊度适 应范围很小，通常原水的浊度应小于30度，最大不超过150度，所 以慢滤池通常只能用来处理微污染水源，而不能用来处理浊度较大污 染严重的工业废水和生活污水。如原水的浊度过大，将会造成滤层很 快堵塞，缩短滤池的运转周期。同所有其他类型的滤池类似，为保证 慢滤池正常工作，滤层上面应保持一定的压力水头，这就使得污水直 接和空气相接触，污水的臭味会扩散到空气中，造成滤池周围的空气 质量下降，环境恶化。
发明内容
本发明的目的是要提供一种污染物去除率高，并且利于环保的毛 管反滤渗污水净化方法及装置，该装置具有占地面积小，运转周期长 的特点。
为了达到本发明的目的所采取的技术方案是：将污水通过过滤介 质进行重力净化，其特征在于，它结合了利用毛细管作用自下而上的 反滤渗法，其具体做法可以是：将污水输入污水池，在该污水池的内 部、上方、周围设置有连续分布的过滤介质，使污水与污水池中的过 滤介质相接触，并将该池中的水位控制在污水池上口之下，使过滤介 质形成饱和区与非饱和区，在污水池外部的过滤介质下方得到净水。
上述的毛管反滤渗污水净化方法中可以包括一级或多级反滤渗和 重力过滤。
上述的毛管反滤渗污水净化方法中，污水是由污水池内部过滤介 质的下部或侧下部输入过滤池的。

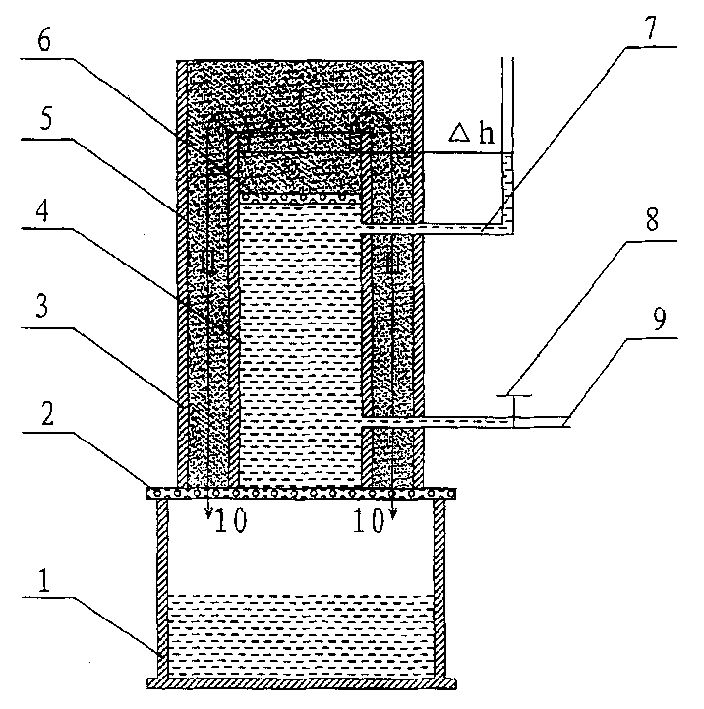

为实现本发明的毛管反滤渗污水净化方法所使用的装置包括污水 池4、过滤介质5、污水进水管9，其特征在于，在污水池4的内部、 上方、周围设置有连续分布的过滤介质5。
上述的毛管反滤渗污水净化装置中，在污水池4内过滤介质5的 下方设有承托过滤介质5的承托层，过滤介质5设置在承托层之上， 并延及污水池4的上方及周围。
上述的毛管反滤渗污水净化装置中，所述的承托层为多孔板或网 6，或/和在污水池4内部由下至上分级设置的直径由大至小的砾石。
上述的毛管反滤渗污水净化装置中，污水池4内部过滤介质5的 设置形状为下小上大的喇叭形，该喇叭的外壳带有孔，如该喇叭的外 壳为塑料或金属网。
上述的毛管反滤渗污水净化装置中，在污水池4外的过滤介质5 的周边可以设置滤池侧壁3，在污水池4的下部可以设置积水槽1。
上述的毛管反滤渗污水净化装置中，在污水池4的侧壁上设有测 压管7。
上述的毛管反滤渗污水净化装置，可以是一套或由一套以上本装 置并联或串联而成。
本发明与现有的技术相比其优点在于：
1.由于在毛管力作用下的水流上升方向与重力方向相反，污水 中的悬浮颗粒不易进入过滤介质中，增大了滤池对原水浊度 的适应范围。
2.本装置将过滤池和沉淀池有机地结合在一起，污水可以在过 滤的同时进行沉淀，节省了污水预处理设施的占地面积。
3.可以根据对净化后水质、净化效率的不同需求来调整过滤介 质的材料和级配，有效粒径及孔隙率，且该装置中所用的过 滤介质(砂、土、陶粒、炉渣等均可)选材广泛，造价低廉， 易于推广。
4.该过滤池在工作过程中将污水覆盖在过滤介质以下，污水和 空气不直接接触，从而避免了污水的臭味扩散到空气中。并 可以在过滤介质表面种植草坪等观赏植物，使过滤池能够与 其周围的景观建设结合发展。
5.该装置既可以单个布置，也可以并联布置(如图4)，还可以 串联布置，形成多级反滤渗和重力过滤，具有较大的灵活性。
6.本发明的COD去除率可高达70%左右，而现有的技术中COD 去除率仅为30%左右。
