申请日2003.07.16
公开(公告)日2004.02.11
IPC分类号G01N27/00; G01N21/17
摘要

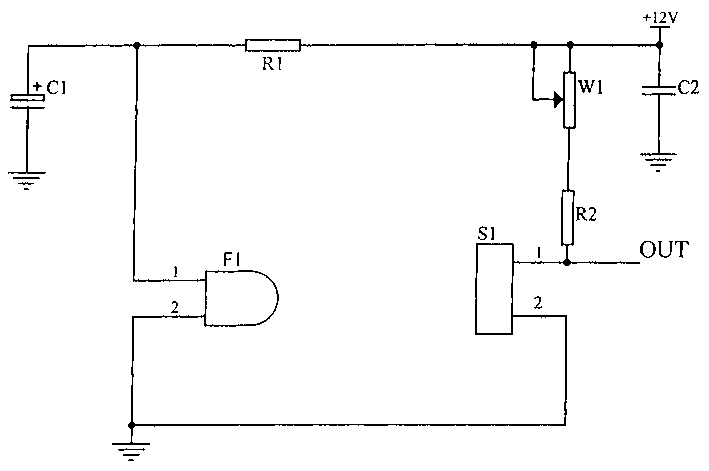

本发明涉及一种污水生物活性测定仪，属于用于检测污水中生物活性的仪器。+12V电源加到电容C2、电位器W1、电阻R1上;电容C2另一端接参考电位，电阻R2接到光接收器S1的引线1上，同时联到输出端OUT上;电阻R1一端接+12V，另一端与电解电容C1及发光器件F1的引脚1连接，电解电容C1、发光器件的引脚2及接收器件S1的引线2，均接到参考电位上。优点在于：可实现现场测量，且精度高，为±2%，实现了数据的数字化处理，对于促进我国的污水处理研究工作很有实际意义。
権利要求書
1、一种污水生物活性测定仪，污水生物活性传感器输出的电信 号给放大器，经放大器放大后，由模数转换器转换为数字信号，该数 字信号再由单片机AT89S8252进行数据处理，之后由显示器显示出 污水活性的测定值，其特征在于：污水生物活性传感器的具体结构为： +12V电源加到电容C2、电位器W1、电阻R1上;电容C2另一端接 参考电位，电阻R2接到光接收器S1的引线1上，同时联到输出端 OUT上;电阻R1一端接+12V，另一端与电解电容C1及发光器件 F1的引脚1连接，电解电容C1、发光器件的引脚2及接收器件S1 的引线2，均接到参考电位上。
2、根据权利要求1所述的污水生物活性测定仪，其特征在于发 光器件F1发出470纳米的光线。
说明书
污水生物活性测定仪
技术领域
本发明属于一种用于检测污水中生物活性的仪器，这项生化指标 是评价污水生物处理能力的重要指标。
背景技术
目前，国内外皆采用污水生物活性还原法，进行生物活性分析， 由于耗时长，测定步骤复杂，分析环节多，准确度差，使得这项很有 意义的生化分析技术在实际应用中受到很大限制。
发明内容
本发明提供一种污水生物活性测定仪，以解决目前对污水生物活 性分析时存在的耗时长，测定步骤复杂，分析环节多，准确度差的问 题。本发明采取的技术方案是：污水生物活性传感器输出的电信号给 放大器，经放大器放大后，由模数转换器转换为数字信号，该数字信 号再由单片机AT89S8252进行数据处理，之后由显示器显示出污水 活性的测定值，其中污水生物活性传感器的具体结构为：+12V电源 加到电容C2、电位器W1、电阻R1上;电容C2另一端接参考电位， 电阻R2接到光接收器S1的引线1上，同时联到输出端OUT上;电 阻R1一端接+12V，另一端与电解电容C1及发光器件F1的引脚1 连接，电解电容C1、发光器件的引脚2及接收器件S1的引线2，均 接到参考电位上;发光器件F1发出470纳米的光线，透射装有污水 的皿M，接收器件将收到的光强转换为电压信号予以输出。
本发明的优点在于：可实现现场测量，且精度高，为±2%，实 现了数据的数字化处理，对于促进我国的污水处理研究工作很有实际 意义。
