申请日2003.07.21
公开(公告)日2005.01.26
IPC分类号C02F9/14; C02F9/02
摘要
本发明公开了一种微型生活污水深度净化系统，包含有预沉池、接触池、曝气池、分水系统以及厌氧处理池。预沉池，装备两道隔离板，与下级接触池之间采用H型管道连通;接触池，内部装填成型接触滤料CAP，作为生物附着介质，同时进行磷的吸附沉淀，与下级曝气池之间也采用H型管道连通;曝气池，安装水位控制泵，以颗粒状CAP填充，在池子上端设置有动力送风装置，水位控制泵将曝气池中的污水泵入下级分水系统的分水槽内;分水系统，由分水槽和布水管道组成，布水管道均匀布设于厌氧处理池的陶粒层中，其两侧偏上部切割出间断的污水溢出口;厌氧处理池，自上而下分别为保护土壤层、陶粒层、有机碳及铁系物质层、复合土壤层以及砾石层。
権利要求書
1、一种微型生活污水深度净化系统，包含有预沉池、接触池、曝气池、 分水系统以及厌氧处理池，其特征在于：
所述预沉池，装备两道隔离板，与下级接触池之间采用H型管道连通， 使悬浮物上移，沉淀物下移，中间清液部分水流通过导流管进入接触池;
所述接触池，具有与预沉池相同的结构，内部装填成型接触滤料CAP，作 为生物附着介质，同时进行磷的吸附沉淀，与下级曝气池之间也采用H型管 道连通;
所述曝气池，其一角安装水位控制泵，其余部分以颗粒状CAP填充，池 子设置有通气管道，插入至颗粒状CAP填充料中间，并在池子上端设置有动 力送风装置，水位控制泵将曝气池中的污水泵入下级分水系统的分水槽内;
所述分水系统，由分水槽和布水管道组成，布水管道均匀布设于厌氧处 理池的陶粒层中，其两侧偏上部切割出间断的污水溢出口;
所述厌氧处理池，自上而下分别为保护土壤层、陶粒层、有机碳及铁系 物质层、复合土壤层以及砾石层;上覆保护土壤层是为池子下部营造厌氧环 境;陶粒层中的陶粒为接触滤料，供厌氧微生物附着;有机碳及铁系物质层 中的有机碳为厌氧微生物提供能源，而铁系物质进行磷的进一步处理;复合 土壤层用于提供进一步的过滤和吸附作用;净化后的水汇集到砾石层并自然 流出。
2、如权利要求1所述的微型生活污水深度净化系统，其特征在于：所述 的预沉池中加设有滑泥板，滑泥板成60度斜角从污水进口延伸到预沉池底。
3、如权利要求1所述的微型生活污水深度净化系统，其特征在于：所述 的接触池中夹杂有机碳系物质。
4、如权利要求1所述的微型生活污水深度净化系统，其特征在于：所述 的曝气池的1/3高度处以及2/3高度处分别安装通气管道，通气管道的上端 与池子上端所设置的动力送风装置连通，动力送风装置为普通家用小功率鼓 风机，出风口胶粘到通风管道上端口。
说明书
微型生活污水深度净化系统
技术领域
本发明涉及一种生活污水净化系统，特别是涉及一种微型生活污水深度 净化系统。
背景技术
微型生活污水处理系统因安装简单，广谱适应，不需要污水输送管道等 优点而具有广阔的应用和开发前景。但目前国内市场上采用的系统设计存在 以下主要问题：
1、大部分设计是针对生活污水达标排放标准而设计和制造的，而我国对 生活污水达标排放的要求还比较低，大部分地区对磷、氮的含量不作限制， 所以大部分系统的出水不能满足污水资源化回用的要求，在水资源日益短缺 的今天，这些设计已经面临淘汰的局面。
2、绝大部分系统设计采用了完全厌氧处理，不进行曝气氧化，氨态氮和 总氮去除效果差。
3、绝大部分系统滤料单一、污染物去除效率低，尤其是磷的去除效果差。
4、碳源不足，C/N低，主要靠污水自己供给，微生物生长与繁殖差。
5、为数极少的深度处理系统因需要细颗粒多孔滤料，而通气调控的不协 调，极易造成系统堵塞，导致报废，另外，由于污水在系统中滞留时间长， 系统处理效率低、占地面积大、吨水建造价格高，所以推广甚少。
中国专利9710002.1以及9720152.4分别公开了一种防堵塞的土壤高度 处理污水装置，该装置是一处理槽，可在地下挖掘而成，在底部及四周铺设 防渗漏塑料布，槽中从上到下分设有上部土壤层，扩散层，浸润A层，浸润 B层，下部土壤层，砂砾集水层。虽然该装置采用迅速扩散和逐级浸润的扩 散方式，及有送气管定时送气，所以可以有效地防止土壤堵塞，提高污水净 化能力，但是并没有很好解决现有技术中所存在的其他缺陷。
发明内容
本发明的目的在于提供一种微型生活污水深度净化系统，其主要是针对 农村和小城镇以及独立居民点和旅游点而开发的生活污水深度净化系统，具 有微型，可分散安装，无需管理，寿命长，高效去氮磷，出水水质高等特点， 净化水经简单消毒处理后可以回用，以便有效克服上述现有技术中所存在的 缺陷。
本发明的上述目的是这样实现的：一种微型生活污水深度净化系统，包 含有预沉池、接触池、曝气池、分水系统以及厌氧处理池，其特征在于：
所述预沉池，装备两道隔离板，与下级接触池之间采用H型管道连通， 使悬浮物上移，沉淀物下移，中间清液部分水流通过导流管进入接触池;
所述接触池，具有与预沉池相同的结构，内部装填成型接触滤料CAP，作 为生物附着介质，同时进行磷的吸附沉淀，与下级曝气池之间也采用H型管 道连通;
所述曝气池，其一角安装水位控制泵，其余部分以颗粒状CAP填充，池 子设置有通气管道，插入至颗粒状CAP填充料中间，并在池子上端设置有动 力送风装置，水位控制泵将曝气池中的污水泵入下级分水系统的分水槽内;
所述分水系统，由分水槽和布水管道组成，布水管道均匀布设于厌氧处 理池的陶粒层中，其两侧偏上部切割出间断的污水溢出口;
所述厌氧处理池，自上而下分别为保护土壤层、陶粒层、有机碳及铁系 物质层、复合土壤层以及砾石层;上覆保护土壤层是为池子下部营造厌氧环 境;陶粒层中的陶粒为接触滤料，供厌氧微生物附着;有机碳及铁系物质层 中的有机碳为厌氧微生物提供能源，而铁系物质进行磷的进一步处理;复合 土壤层用于提供进一步的过滤和吸附作用;净化后的水汇集到砾石层并自然 流出。
本发明所述的微型生活污水深度净化系统，其特征在于：所述的预沉池 中加设有滑泥板，滑泥板成60度斜角从污水进口延伸到预沉池底，以减少进 水以及其中的泥沙对预沉池的扰动。
本发明所述的微型生活污水深度净化系统，其特征在于：所述的接触池 中夹杂有机碳系物质，以提高污水C/N比，供给微生物碳源，提高生物降解 效率，碳系物质组成为朽木类材料，经破碎处理，单块(条)体积在1升左 右，经水泡胀后投放。
本发明所述的微型生活污水深度净化系统，其特征在于：所述的曝气池 的1/3高度处以及2/3高度处分别安装通气管道，通气管道的上端与池子上 端所设置的动力送风装置连通，动力送风装置为普通家用小功率鼓风机，出 风口胶粘到通风管道上端口，进行动力持续送风。

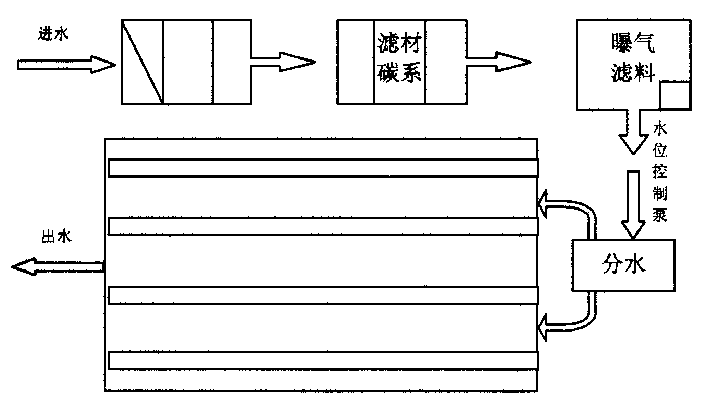

下面，结合具体实施例及其附图，对本发明作进一步详细说明。
