申请日2004.02.16
公开(公告)日2006.10.11
IPC分类号C02F9/14; C02F9/02; C02F1/78; C02F3/02; C02F3/28
摘要
一种高效环保公共厕所污水处理系统，主要由三级化粪池、高效膜生物反应器和高效广谱臭氧消毒设备构成;所述公共厕所污水处理系统采用相对封闭式结构，所述全密封高效膜生物反应器与密闭的格栅井和三级化粪池串联连接。气液混合设备的臭氧尾气收集器通过管路与来自三级化粪池、含有优势菌群的高效膜生物反应器的排气管连接并进入单独的臭氧消毒器，将污浊气体与臭氧尾气混合并使之被消毒、除味。在高效膜生物反应器内，通过优势菌群的微生物作用，降解污水中的各种污染物，并将固体悬浮物高效截留在膜生物反应器内。出水在气液混合设备中与高效广谱消毒剂臭氧充分混合，进一步降低水中污染物的水平，使得系统最终出水达到建设部《生活杂用水水质标准》并被循环重复使用，本系统同样适用于医院污水处理及船用生活污水处理领域。
权利要求书
1、一种公共厕所污水处理系统，是由三级化粪池、膜生物反应器 和广谱臭氧消毒器构成;其特征在于：所述的公共厕所污水处 理系统采用全密封式结构，厕所污水先经化粪池沉淀厌氧消化， 再通过密闭的格栅和二、三级化粪池的逐级沉淀、净化，由排 水泵泵入密闭的膜生物反应器内;鼓风机连接在膜生物反应器 的进气口，曝气管置于膜组件的下方，抽吸泵接在膜组件的出 水位置上;系统各部分的排气管路并接后与单独的臭氧消毒器 连接，其中的污浊气体，经由来自臭氧尾气收集器中的剩余臭 氧混合而被消毒、除味;膜的采用将固体悬浮物挡在膜生物反 应器内，由鼓风机提供优势菌群进行生物反应所需的溶解氧， 以降解污水中的污染物，通过浸泡在反应器中的中空纤维膜来 实现对病毒和细菌的高效截留;出水在清水池中与来自臭氧发 生器中产生的臭氧充分混合并被消毒、脱色，系统出水用来冲 洗便池或作为绿化用途的用水，达到循环使用。
2、根据权利要求1所述的公共厕所污水处理系统，其特征在于： 单独的臭氧消毒器与来自格栅、二、三级化粪池和膜生物反应 器的共同排气管路连接。
3、根据权利要求1或2所述的公共厕所污水处理系统，其特征在 于：单独的臭氧消毒器与臭氧尾气收集器连接。
说明书
公共厕所污水处理系统
技术领域
本发明属于污水处理技术范围，特别涉及具有杀菌消毒、防止病菌扩 散、无污染物排放，厕所用水循环重复使用的高效环保公共厕所污水处理 系统。
背景技术
厕所污水处理是一个非常古老且技术难度很大的环保难题。随着我国 经济的迅猛发展，厕所等生活污水对原有市政污水排放管线的压力日益增 大，加之我国绝大多数城市地下污水管网的排放能力已严重下降，严重的 地区已下降为初始排放能力的20%以下。若彻底改造原有城市污水排放系 统，对地方市政来讲是一个非常庞大的工程。除工程费用巨大的因素外， 对其它市政设施的牵连也是不可想象的。比较可行的解决方案大概有两方 面：
一方面，可采用目前国际上比较流行的非开启管线内部疏通法(机械 式和生物法);另一方面，可对局部污水排放区域进行回用治理，尽量做 到少排放甚至零排放，以减小对市政排污系统的压力。
对现有专利文献查询，厕所净化装置85104520，全封闭多功能水冲 式厕所92105222.7，一种用复合微生物处理粪尿的方法及装置 01102944.7，生物自净厕所系统00118350.8，厕所粪尿处理的工艺方法 01129167.2，微生物环保厕所数字智能控制系统02133579.6，一种节水 生态厕所03117722.0免冲水/微水生态厕所01225159.3，无水免冲洗厕 所01233260.7，一种循环水冲厕所01268092.3等中公开了一些原有厕所 污水处理系统的合理方法。但在回用水的水质质量方面有欠缺，且对污浊 气体的处理、消毒难以彻底，工艺路线亦不够先进，没有达到真正意义的 环保、节水功能。与现有市政排污系统的配套、衔接也有很大问题。
发明内容
本发明的目的是提供一整套杀菌、消毒、防止污浊气体扩散，无污水、 污物排放及节水的高效环保公共厕所污水处理系统。
本发明的目的是这样实现的：一种公共厕所污水处理系统，主要包括 高效生物菌种在内的膜生物反应器和高效广谱臭氧消毒设备构成，该公共 厕所污水处理系统采用相对封闭式结构，用于防止在污水处理过程中，厕 所排出的各种污染物及不良气味气体对系统外部环境的污染。所述全密封 高效膜生物反应器与密闭的格栅井和三级化粪池串联连接。气液混合设备 的臭氧尾气收集器通过管路与来自三级化粪池、含有优势菌群的高效膜生 物反应器的排气管连接并进入单独的臭氧消毒器，将污浊气体与臭氧尾气 混合并使之被消毒、除味。在高效膜生物反应器内，通过优势菌群的微生 物作用，降解污水中的各种污染物，并将固体悬浮物高效截留在膜生物反 应器内。出水在气液混合设备中与高效广谱消毒剂臭氧充分混合，进一步 降低水中污染物的水平。

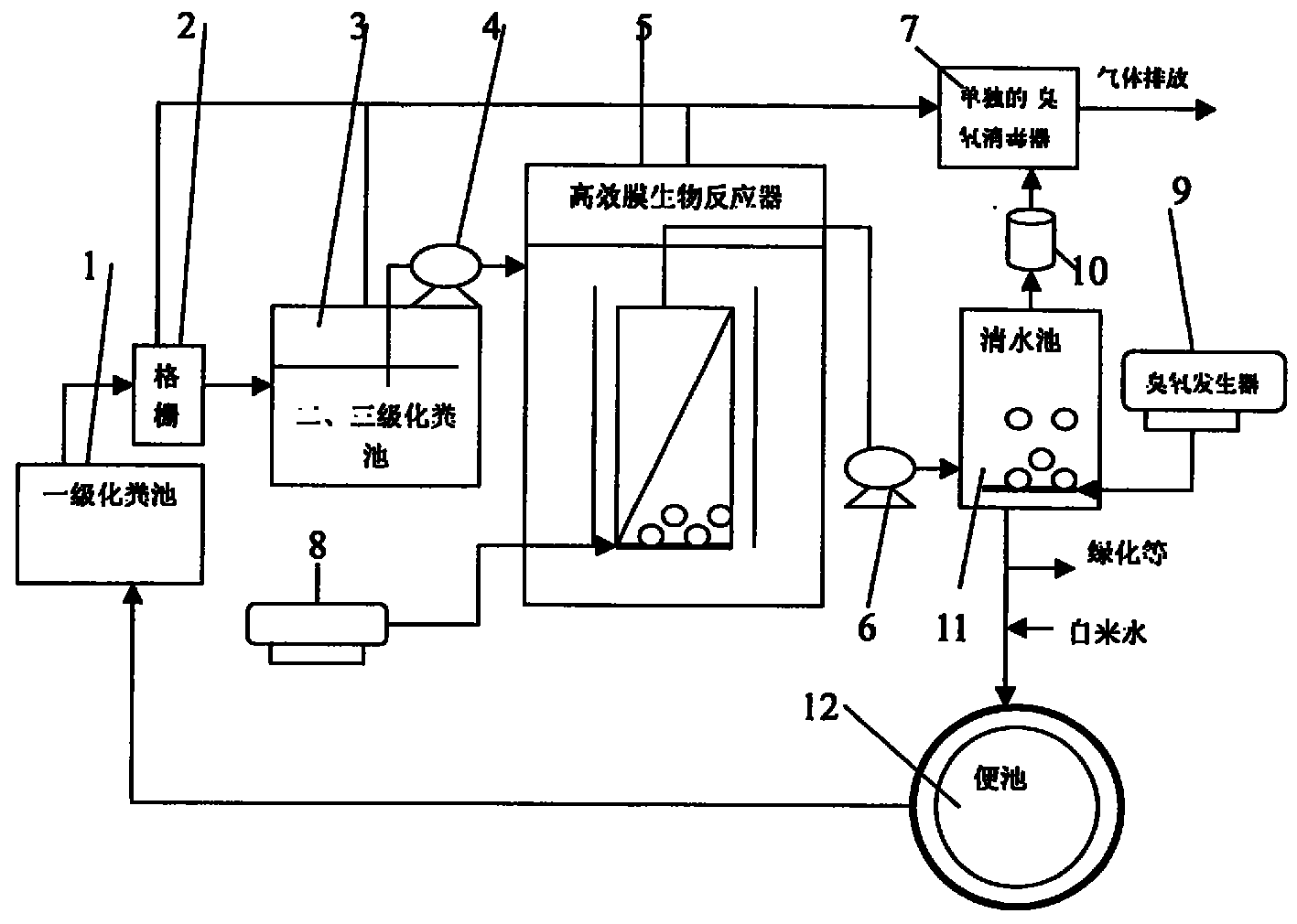

具体地，本发明提供了一种公共厕所污水处理系统，是由三级化粪池、 膜生物反应器和广谱臭氧消毒器构成;其特征在于：所述的公共厕所污水 处理系统采用全密封式结构，厕所污水先经化粪池沉淀厌氧消化，再通过 密闭的格栅和二、三级化粪池的逐级沉淀、净化，由排水泵泵入密闭的膜 生物反应器内;鼓风机连接在膜生物反应器的进气口，曝气管置于膜组件 的下方，抽吸泵接在膜组件的出水位置上;系统各部分的排气管路并接后 与单独的臭氧消毒器连接，其中的污浊气体，经由来自臭氧尾气收集器中 的剩余臭氧混合而被消毒、除味;膜的采用将固体悬浮物截留在膜生物反 应器内，由鼓风机提供优势菌群进行生物反应所需的溶解氧，以降解污水 中的污染物，通过浸泡在反应器中的中空纤维膜来实现对病毒和细菌的高 效截留;出水在清水池中与来自臭氧发生器中产生的臭氧充分混合并被消 毒、脱色，系统出水用来冲洗便池或作为绿化用途的用水，达到循环使用。
本发明优选单独的臭氧消毒器与来自格栅、二、三级化粪池和膜生物 反应器的共同排气管路连接。更优选单独的臭氧消毒器与臭氧尾气收集器 连接。
由于有上述构造，使得系统最终出水达到建设部《生活杂用水水质标 准》并被循环重复使用，系统的环保、节水特性得以实现。本系统同样适 用于医院污水处理及船用生活污水处理领域。
