申请日2003.07.16
公开(公告)日2004.08.18
IPC分类号E03C1/14; E03D1/012; E03D9/03
摘要

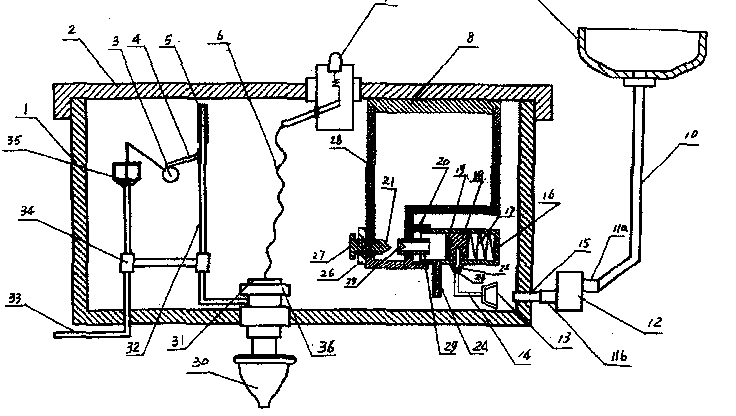

本实用新型公开了一种带有消毒装置的面盆废水冲厕水箱，是在水箱的内腔一侧设置有与自来水进水管相连通的自来水浮球阀和与便桶相连通的溢水管，在水箱下侧设置有通过管道与水箱相连通的便桶，冲厕阀设置在水箱和便桶连接管道的顶部，在水箱另一侧下部设置有废水进水管，该进水管通过串接有过滤器的管道与面盆相连通，在对应于废水进水口一侧的水箱内定位有药液箱，药液箱上的阻挡头置于废水进水管处。可实现将面盆上使用过的废水作为座便器冲洗用水的任务，并具有自动加入消毒药液和结构简单、使用方便、宜于普及的特点。
権利要求書
1、一种主要由水箱、浮球阀、药液箱、过滤器所组成的带有消毒 装置的面盆废水冲厕水箱，其特征在于在带有上盖的水箱的内腔一侧 设置有与自来水进水管相连通的自来水浮球阀，在浮球阀一侧设置有 与便桶相连通的溢水管，该溢水管与自来水进水管之间连接有用以相 互支撑的固定架，在溢水管顶部设置有可上下调节的溢流水位调整 管，在溢水管上定位有使其置于浮球上侧的浮球高度限位挡，在水箱 下侧设置有通过管道与水箱相连通的便桶，冲厕阀设置在水箱和便桶 连接管道的顶部、并通过拉线与设置在上盖上的冲厕按钮相连接，在 冲厕阀顶部设置有重量块，在水箱另一侧的下部设置有废水进水管， 该进水管通过串接有过滤器的管道与面盆相连通，在对应于废水进水 口一侧的水箱内腔中定位有带有箱盖的药液箱，在药液箱一侧的箱壁 上定位有与其螺旋配合的带有凸头的阀杆，该阀杆可通过锁紧螺母锁 定在箱壁上，在相对于阀杆另一侧的箱壁上定位有空芯阀体，该阀体 的一端带有可与阀杆上的凸头密封配合的凹槽，通过设置在阀体处的 药液箱外侧壁上的凹槽螺旋配合定位有阀盖，在靠近阀体一侧处的阀 盖内腔中设置有与阀盖滑动配合的带有密封垫的滑块，在密封垫下侧 的阀盖上设置有与阀盖内腔相连通的出液管，在滑块另一端的阀盖内 腔中设置有顶压在滑块上的弹簧，在滑块下侧的阀盖上开有摆杆孔， 在摆杆孔二侧的外壁上定位有带有销孔的轴架，在轴架的销孔上通过 轴销定位有摆杆，摆杆的一端定位在滑块上，另一端设置有阻挡头并 置于水箱的废水进水管处。
2、根据权利要求1所述的带有消毒装置的面盆废水冲厕水箱， 其特征在于：所述的过滤器是在其一端设置有密封盖的壳体的二侧壁 上分别设置有其中心线不相平行的进水口和出水口，在壳体内腔中设 置在其中充装有活性滤料的过滤网。
说明书
带有消毒装置的面盆废水冲厕水箱
所属技术领域
本实用新型涉及一种节水装置，尤其是一种带有消毒装置的 面盆废水冲厕水箱。
背景技术
目前，人们在日常生活中洗涮后的水大都通过面盆上的排水口排 入下水道而浪费掉，而卫生间中用以冲洗座便器的水却大都用自来 水，造成水资源的浪费，同时座便器上的水箱由于没有消毒装置，易 在水箱和座便器中产生寄生物，而对人体造成危害。
发明内容
本实用新型的任务在于提供一种利用洗涮后的废水作为座便器冲 洗用水，并自动定量加入消毒药液的带有消毒装置的面盆废水冲厕水 箱。
为实现上述任务，本实用新型采取的技术方案是：在带有上盖的 水箱的内腔一侧设置有与自来水进水管相连通的自来水浮球阀，在浮 球阀一侧设置有与便桶相连通的溢水管，该溢水管与自来水进水管之 间连接有用以相互支撑的固定架，在溢水管顶部设置有可上下调节的 溢流水位调整管，在溢水管上定位有使其置于浮球上侧的浮球高度限 位挡，在水箱下侧设置有通过管道与水箱相连通的便桶，冲厕阀设置 在水箱和便桶连接管道的顶部、并通过拉线与设置在上盖上的冲厕按 钮相连接，在冲厕阀顶部设置有重量块，在水箱另一侧的下部设置有 废水进水管，该进水管通过串接有过滤器的管道与面盆相连通，在对 应于废水进水口一侧的水箱内腔中定位有带有箱盖的药液箱，在药液 箱一侧的箱壁上定位有与其螺旋配合的带有凸头的阀杆，该阀杆可通 过锁紧螺母锁定在箱壁上，在相对于阀杆另一侧的箱壁上定位有空芯 阀体，该阀体的一端带有可与阀杆上的凸头密封配合的凹槽，通过设 置在阀体处的药液箱外侧壁上的凹槽螺旋配合定位有阀盖，在靠近阀 体一侧处的阀盖内腔中设置有与阀盖滑动配合的带有密封垫的滑块， 在密封垫下侧的阀盖上设置有与阀盖内腔相连通的出液管，在滑块另 一端的阀盖内腔中设置有顶压在滑块上的弹簧，在滑块下侧的阀盖上 开有摆杆孔，在摆杆孔二侧的外壁上定位有带有销孔的轴架，在轴架 的销孔上通过轴销定位有摆杆，摆杆的一端定位在滑块上，另一端设 置有阻挡头并置于水箱的废水进水管处。
所述的过滤器是在其一端设置有密封盖的壳体的二侧壁上分别设 置有其中心线不相平行的进水口和出水口，在壳体内腔中设置在其中 充装有活性滤料的过滤网。
根据上述技术方案，使用本实用新型时，应先在药液箱中加入消 毒药液，再根据面盆向水箱中流入废水的多少，通过调整阀杆上的凸 头与阀体上的凹槽之间的间距，使药液箱中进入废水中的消毒液符合 预先规定的要求，当在面盆里洗涮后的废水经水管进入过滤器，经过 滤器中的活性滤料去除废水中的异味、浓色和浮悬物质后进入水箱 中，在该流体的作用下给阻挡头一推动力，在该推动力的作用下，摆 杆将绕轴销旋转并带动滑块克服弹簧的作用力向弹簧方向位移，使滑 块上的密封垫脱离开阀体，使药液箱中的消毒液通过阀体和出液管进 入水箱中与废水混合，从而实现对在面盆中使用过的废水过滤和自动 定量加入消毒液的任务。当面盆中无废水流向水箱时，作用在阻挡头 上的推动力消失，滑块在弹簧的作用下向阀体方向位移，使密封垫将 阀口密封住，使药液箱中的消毒液不能流出，从而实现自动关闭药液 箱的任务。当水箱中的水位超过溢流水位调整管上的溢流口时，水经 溢水管流入便桶中，从而实现了保证不使水过满而从水箱上部流出的 任务。当需要冲厕时将按钮按下，在拉线的作用下冲厕阀开启，水箱 中的水流向便桶中，从而实现冲厕的任务。当从面盆中流入水箱中的 水很少，即水箱中的水位较低时，，则在浮球的作用下将自来水进水 阀打开，自来水管中的水进入水箱中，从而实现自动补水的任务。
由于采取了上述技术方案，本实用新型的有益效果：一是可有效 的将面盆上使用过的废水作为座便器冲洗用水，从而实现节约用水的 任务;二是由于加入了过滤器和消毒药液，可实现对使用过的废水进 行过滤和消毒的任务;三是在废水水源不足时可实现自来水自动补水 的任务;四是由于整体结构简单、使用方便，所以具有宜于普及的特 点。
综上所述，可有效的实现本实用新型的任务。
