申请日2003.07.15
公开(公告)日2004.09.01
IPC分类号C02F3/00
摘要
一种循环冲水式微生物环保公厕污水处理槽，包括沉淀槽、曝气槽和储水槽，所说的曝气槽至少有两个，即第一、第二曝气槽，所说的沉淀槽至少有两个，包括第一、第二上浮垃圾沉淀槽;另外，还有两个SS沉淀槽，包括第一、第二SS沉淀槽，以及两个过渡槽，包括第一、第二过渡槽;并且，所说的第一曝气槽、第一上浮垃圾沉淀槽、第一过渡槽、第二曝气槽、第二上浮垃圾沉淀槽、第二过渡槽、第一SS沉淀槽、第二SS沉淀槽和储水槽依序相联通。本实用新型令污水经过两个曝气槽、两个上浮垃圾沉淀槽和两个SS沉淀槽中的微生物的充分处理，其污水处理效果甚佳，处理效率高。
権利要求書
1.一种循环冲水式微生物环保公厕污水处理槽，包括沉淀槽、 曝气槽和储水槽，其特征是：
所说的曝气槽至少有两个，包括第一、第二曝气槽，其容积比为 (3～5)∶(2.5～4.5);
所说的沉淀槽至少有两个，包括第一、第二上浮垃圾沉淀槽;另 外，
还有两个SS沉淀槽，包括第一、第二SS沉淀槽，以及两个过渡 槽，包括第一、第二过渡槽;并且，
所说的第一曝气槽、第一上浮垃圾沉淀槽、第一过渡槽、第二曝 气槽、第二上浮垃圾沉淀槽、第二过渡槽、第一SS沉淀槽、第二SS 沉淀槽和储水槽依序相联通。
2.根据权利要求1所述的循环冲水式微生物环保公厕污水处理 槽，其特征是所说的曝气槽为三个，包括容积比为4∶1.5∶1的第一、 第二、第三曝气槽，该第三曝气槽位于第二曝气槽和储水槽之间。
3.根据权利要求2所述的循环冲水式微生物环保公厕污水处理 槽，其特征是所说的第一、第二、第三曝气槽，第一、第二上浮垃圾 沉淀槽，第一、第二SS沉淀槽，第一、第二过渡槽和储水槽全部包 含在一个处理槽中，并且，

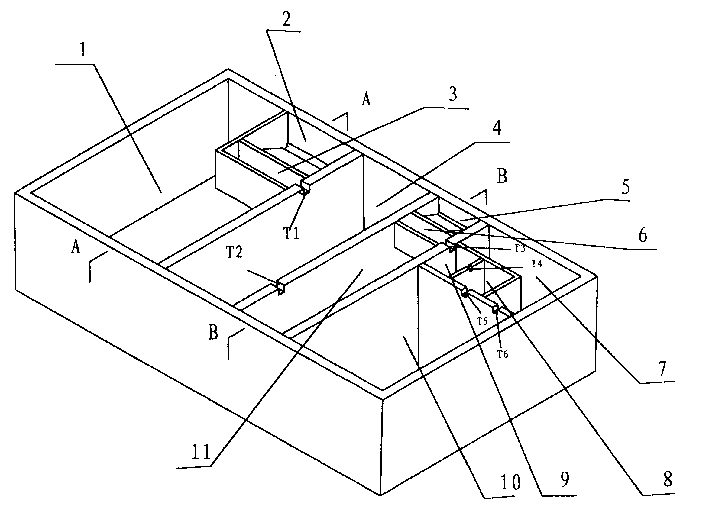

它们在该处理槽中由隔板分割后的位置排列是：从处理槽长度方 向的一端开始，依次分别是第一、第二、第三曝气槽和储水槽;第一 上浮垃圾沉淀槽位于第一曝气槽中并由隔板分隔出来，它靠曝气槽宽 度方向的一端且与第二曝气槽相邻;第一过渡槽位于第一曝气槽和第 一上浮垃圾沉淀槽之间;第二上浮垃圾沉淀槽位于第三曝气槽中并由 隔板分隔出来，它靠第三曝气槽宽度方向的一端;第二过渡槽位于第 三曝气槽和第二上浮垃圾沉淀槽之间且与第一SS沉淀槽相邻;第一、 第二SS沉淀槽位于储水槽中并由隔板分隔出来，它靠近第二过渡槽 的一侧;
上述的第一曝气槽和第一上浮垃圾沉淀槽的下部是联通的;
第一过渡槽的底板上含有至少一个与第一上浮垃圾沉淀槽相通 的孔洞;
第一过渡槽与第二曝气槽之间的隔板上开设有联通的缺口或孔 洞;
第二曝气槽与第三曝气槽之间的隔板上远离第一过渡槽的一端 开有使二者联通的缺口或者孔洞;
第三曝气槽与第二上浮垃圾沉淀槽的下部是联通的;
第二过渡槽的底板上含有至少一个与第二上浮垃圾沉淀槽相通 的孔洞;
第二过渡槽与第一SS沉淀槽之间的隔板上开有使二者联通的缺 口或孔洞;
第一、第二SS沉淀槽之间的隔板上开设有相通的缺口或孔洞。
第二SS沉淀槽与储水槽之间的隔板的上部开设有相通的缺口或 孔洞。
4.根据权利要求3所述的循环冲水式微生物环保公厕污水处理 槽，其特征是：
所说的第一、第二过渡槽的与处理槽长度方向平行的两侧壁的下 端分别从底板向下延伸出一个堰板，并且靠近曝气槽一边的侧壁堰板 比靠近上浮垃圾沉淀槽一边侧壁的堰板长;在靠近曝气槽一边的侧壁 堰板的下端还固定有一个向下倾斜且偏往上浮垃圾沉淀槽一边的上 斜板;与该上斜板自由端相对的上浮垃圾沉淀槽的槽底一个直角处， 还固定着一块与处理槽底板和侧壁相交的、且与处理槽长度方向平行 的下斜板，上斜板与下斜板之间留有流道间隙;另外，
在前述上斜板的下方、于处理槽的底板上固定有一个与处理槽长 度方向平行的小堰板，小堰板的高度达到上、下斜板间的流道间隙的 高度。
5.根据权利要求4所述的循环冲水式微生物环保公厕污水处理 槽，其特征是在所说的储水槽中靠SS沉淀槽一边还分割出一个取水 槽，该取水槽与储水槽之间的隔板上有联通的缺口或孔洞。
6.根据权利要求5所述的循环冲水式微生物环保公厕污水外理 槽，其特征是在所说的第一上浮垃圾槽和第一过渡槽的上面，以及第 二上浮垃圾槽和第二过渡槽的上面，分别设有一个盖板。
7.根据权利要求1或2所述的循环冲水式微生物环保公厕污水 处理槽，其特征是所说的第一、第二或/和第三曝气槽，第一、第二 上浮垃圾沉淀槽，第一、第二SS沉淀槽、第一、第二过渡槽和储水 槽是各自分别独立的槽，它们之间是由管道联通的。
说明书
循环冲水式微生物环保公厕污水处理槽
【技术领域】
本实用新型涉及一种用于公共厕所的微生物污水处理设备，特别 是一种循环冲水式微生物环保公厕污水处理槽。
【背景技术】
利用微生物对公共厕所的粪便等污水进行分解处理，使污水中的 有机物获得充分分解，从而减少污泥和固体悬浮物的产生量。并且， 冲洗便器的自来水可以循环使用，以避免二次排污污染环境和节约用 水。目前，采用这种技术、生产微生物公厕污水处理设备的公司已有 多家。该设备包含一个与便器联通的处理槽，处理槽包括曝气槽、沉 淀槽和储水槽。曝气槽和沉淀槽中置入微生物处理剂。一台风机通过 管道向曝气槽中注入空气增氧，可以增强微生物的处理效果。经曝气 槽、沉淀槽处理过的液体流入储水槽。一台泵将储水槽中的液体抽回 便器的水箱供下次冲洗便器使用。这种设备基本上可以达到处理污水 的要求，但是由于其核心部件——处理槽的设计不尽合理，因此处理 效果差，处理效率低是其致命的弱点。
【实用新型内容】
为了克服现有技术的微生物污水处理槽处理效果差和处理效率 低的不足，本实用新型提供一种处理效果佳，处理效率高的循环冲水 式微生物环保公厕污水处理槽。
本实用新型解决其技术问题所采用的技术方案是：一种循环冲水 式微生物环保公厕污水处理槽，包括沉淀槽、曝气槽和储水槽，其特 征是：
所说的曝气槽至少有两个，即第一、第二曝气槽，其容积比为 (3～5)∶(2.5～4.5);
所说的沉淀槽至少有两个，包括第一、第二上浮垃圾沉淀槽;另 外，还有两个SS沉淀槽，包括第一、第二SS沉淀槽，以及两个过渡 槽，包括第一、第二过渡槽;并且，所说的第一曝气槽、第一上浮垃 圾沉淀槽、第一过渡槽、第二曝气槽、第二上浮垃圾沉淀槽、第二过 渡槽、第一SS沉淀槽、第二SS沉淀槽和储水槽依序相联通。
所述的循环冲水式微生物环保公厕污水处理槽，其特征是所说的 曝气槽为三个，包括容积比为4∶1.5∶1的第一、第二、第三曝气槽， 该第三曝气槽位于第二曝气槽和储水槽之间。
所述的循环冲水式微生物环保公厕污水处理槽，其特征是所说的 第一、第二、第三曝气槽，第一、第二上浮垃圾沉淀槽，第一、第二 SS沉淀槽，第一、第二过渡槽和储水槽全部包含在一个处理槽中， 并且，
它们在该处理槽中由隔板分割后的位置排列是：从处理槽长度方 向的一端开始，依次分别是第一、第二、第三曝气槽和储水槽;第一 上浮垃圾沉淀槽位于第一曝气槽中并由隔板分隔出来，它靠曝气槽宽 度方向的一端且与第二曝气槽相邻;第一过渡槽位于第一曝气槽和第 一上浮垃圾沉淀槽之间;第二上浮垃圾沉淀槽位于第三曝气槽中并由 隔板分隔出来，它靠第三曝气槽宽度方向的一端;第二过渡槽位于第 三曝气槽和第二上浮垃圾沉淀槽之间且与第一SS沉淀槽相邻;第一、 第二SS沉淀槽位于储水槽中并由隔板分隔出来，它靠近第二过渡槽 的一侧;
上述的第一曝气槽和第一上浮垃圾沉淀槽的下部是联通的;
第一过渡槽的底板上含有至少一个与第一上浮垃圾沉淀槽相通 的孔洞;
第一过渡槽与第二曝气槽之间的隔板上开设有联通的缺口或孔 洞;
第二曝气槽与第三曝气槽之间的隔板上远离第一过渡槽的一端 开有使二者联通的缺口或者孔洞;
第三曝气槽与第二上浮垃圾沉淀槽的下部是联通的;
第二过渡槽的底板上含有至少一个与第二上浮垃圾沉淀槽相通 的孔洞;
第二过渡槽与第一SS沉淀槽之间的隔板上开有使二者联通的缺 口或孔洞;
第一、第二SS沉淀槽之间的隔板上开设有相通的缺口或孔洞。
第二SS沉淀槽与储水槽之间的隔板的上部开设有相通的缺口或 孔洞。
所述的循环冲水式微生物环保公厕污水处理槽，其特征是：
所说的第一、第二过渡槽的与处理槽长度方向平行的两侧壁的下 端分别从底板向下延伸出一个堰板，并且靠近曝气槽一边的侧壁堰板 比靠近上浮垃圾沉淀槽一边侧壁的堰板长;在靠近曝气槽一边的侧壁 堰板的下端还固定有一个向下倾斜且偏往上浮垃圾沉淀槽一边的上 斜板;与该上斜板自由端相对的上浮垃圾沉淀槽的槽底一个直角处， 还固定着一块与处理槽底板和侧壁相交的、且与处理槽长度方向平行 的下斜板，上斜板与下斜板之间留有流道间隙;另外，
在前述上斜板的下方、于处理槽的底板上固定有一个与处理槽长 度方向平行的小堰板，小堰板的高度达到上、下斜板间的流道间隙的 高度。
所述的循环冲水式微生物环保公厕污水处理槽，其特征是在所说 的储水槽中靠SS沉淀槽一边还分割出一个取水槽，该取水槽与储水 槽之间的隔板上有联通的缺口或孔洞。
所述的循环冲水式微生物环保公厕污水外理槽，其特征是在所说 的第一上浮垃圾槽和第一过渡槽的上面，以及第二上浮垃圾槽和第二 过渡槽的上面，分别设有一个盖板。
所述的循环冲水式微生物环保公厕污水处理槽，其特征是所说的 第一、第二或/和第三曝气槽，第一、第二上浮垃圾沉淀槽，第一、 第二SS沉淀槽、第一、第二过渡槽和储水槽是各自分别独立的槽， 它们之间是由管道联通的。
本实用新型的有益效果是：由于污水经过两个曝气槽、两个上浮 垃圾沉淀槽和两个SS沉淀槽中的微生物的充分处理，特别是对流体 流过各槽的次序进行了合理的设计，对两个曝气槽的容积比经过优化 选择，实际应用证明，其处理效果甚佳，处理效率高，完全达到产品 的设计要求。
