申请日2003.07.14
公开(公告)日2004.03.10
IPC分类号C02F1/40
摘要
本发明公开了逆行连续式含油水处理方法及其装置，该方法将轻质吸油粉剂由输送器连续送入装置的容器下部，形成床层，藉其很强的浮力自下而上地“逆行”至上部，而待处理的漂浮或混悬有油的含油水则自上而下地与吸油粉剂逆向而行地流过吸油粉剂的床层，水中的油即被亲油憎水性很强的粉剂吸除。吸饱油的含油粉剂自容器上部连续自动排出，而已脱去油的除油水则自容器下部流出。采用本发明能高效率处理各种性质的含油水。
権利要求書
1.逆行连续式含油水处理方法，其特征在于包括以下步骤：将含油水自上而 下注入装置的容器中，将吸油粉剂用输送器逆含油水方向自下而上连续输入容器， 在容器上部排出含油吸油粉剂，容器下部排出除油水。
2.根据权利要求1所述的逆行连续式含油水处理方法，其特征是所说的吸油 粉剂是堆比重在0.03～0.2kg/L之间的轻质固体多孔颗粒，包括泡沫塑料粉，泡 沫高碳聚合物，植物碎屑，天然或人造的发泡矿物。

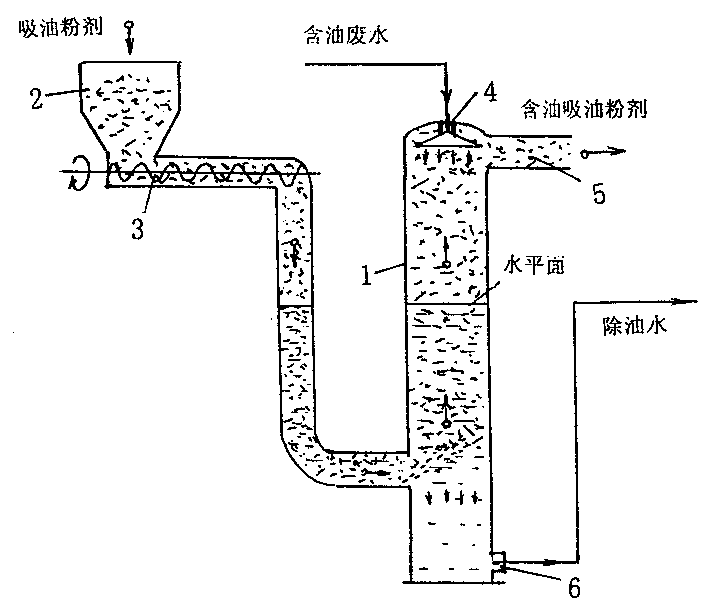

3.根据权利要求1的逆行连续式含油水处理方法所用的装置，其特征在于包 括容器(1)，与容器(1)下部连通的吸油粉剂进料斗(2)，设在容器(1)与吸油粉剂 进料斗(2)连接管道中的输送器(3)，在容器(1)的上端部具有含油水的进口(4)、 含油吸油粉剂出口(5)，在容器(1)的下部具有除油水的排出口(6)。
4.根据权利要求3所述的逆行连续式含油水处理方法所用的装置，其特征在 于输送器(3)是螺旋式输送器或活塞式输送器。
说明书
逆行连续式含油水处理方法及其装置
技术领域
本发明涉及含油水的处理方法及其装置。
背景技术
目前处理油水分离的方法有许多，如：
1、机械沉降除油法
通过加大加长油水分离器或隔油池延长含油废水油水分离的时间或减少油水 分离的间距(见中国专利94245491.x及95204535.4)或增加油水分离的力(见 中国专利002298201.1、02200160.3)来实现油水分离。该类方法对难以分层的 油(例如比重较大)或带有表面活性剂成分的油水混悬液、乳液无效。
2、气浮除油法
在含油水中鼓入空气或再加入浮选剂，一部分油滴便粘附在气泡上而上浮(见 中国专利91232101.6)，然后再用去除浮油的方法去油，这种方法不是对所有的 含油水都奏效，并且除油效率不高。
3、破乳或静电除油法
在含油水中加入性质匹配的表面活性剂破乳，或采用静电等促使油滴归并变 大，然后依靠重力进行油水分离。但此法对于比重和水相近的油，该法效果不好。
4、过滤除油法
透过具有憎水亲油性的过滤膜，纤维织物或滤砂层，促进油滴归并变大而使 油水分相。如中国专利85200014、86204424、97234294.x、01211652.1。这类 方法对粘稠的油和脂肪类较为有效，对稀薄的矿油则效果较差，而对乳液更差。
5、液体萃取法
用粘度小、比重轻、不溶于水的油性液体，如汽油、煤油等作萃取液，在萃 取器中与含油水相互接触，可将水中的油滴萃到萃取液中，然后用机械沉降的方 法将萃取液与水分离而除去。这种方法可以除去油滴或乳化的油，还可以部分除 去溶于水的有机物，如酚、醇、醛等，但是萃取液本身与水也可能形成混悬物或 溶于水中，使水受到污染。
发明内容
本发明的目的是提供一种能高效率处理各种性质的含油水的逆行连续式含油 水处理方法及其装置。
本发明的逆行连续式含油水处理方法及其装置，包括以下步骤：将含油水自 上而下注入装置的容器中，将吸油粉剂用输送器逆含油水方向自下而上连续输入 容器，在容器上部排出含油吸油粉剂，容器下部排出除油水。
实现本发明逆行连续式含油水处理方法所用的装置包括容器，与容器下部连 通的吸油粉剂进料斗，设在容器与吸油粉剂进料斗连接管道中的输送器，在容器 的上端部具有油水混合液的进口、含油吸油粉剂出口，在容器的下部具有除油水 的排出口。
上述所述的吸油粉剂是堆比重在0.03～0.2kg/L之间的轻质固体多孔颗粒， 包括泡沫塑料粉，例如发泡聚苯乙烯和聚氨酯硬泡颗粒、粉末等;泡沫高碳聚合 物，例如发泡沥青炭、发泡石墨;植物碎屑，例如经过憎水处理的木屑、软木粉、 植物纤维、纸屑、干苔藓等;天然或人造的发泡矿物，例如憎水处理的膨胀珍珠 岩、蛭石、浮石、发泡煤、发泡火山玻璃(黑曜石)、泡沫玻璃等。它们具有亲油 憎水性，只吸油不吸水，它们的重量吸油量可达1～15倍。
工作时，轻质吸油粉剂由输送器连续送入容器的下部，藉其很强的浮力自下 而上地“逆行”至上部，而漂浮或混悬有油的含油水则自上而下地与吸油粉剂逆 向而行流过吸油粉剂的床层，水中含有的油即被亲油憎水性很强的粉剂吸除。吸 饱油的含油粉剂自容器上部连续自动排出，而已脱去油的除油水则自容器下部流 出。
本发明的有益效果在于：
1、本发明方法简便，装置结构简单，通过选用合适的吸油粉剂可以吸除有毒、 有腐蚀性、有溶蚀性，比重或大或小的油性液体。既能处理含油量很高的带浮油 的水，也能处理混悬了少量油类甚至乳化油的水，以至带有固体漂浮颗粒的含油 水，如餐厅下水、屠宰下水等。某些粉剂还可以部分去除溶解于水的有机物、如 酚、醛、醇等，以减轻后续处理工序的负担。
2、本发明推荐使用发泡聚苯乙烯、聚氨酯硬泡、经过憎水处理的植物碎屑、 废纸等回收的轻质材料作吸油粉剂，这可以显著降低成本以处理对这些材料不起 溶蚀或腐蚀作用的油类。
3、吸饱了油类的吸油粉剂，经过压榨或离心，可以回收一部分油类。吸过油 的粉剂或经过压榨、离心的粉剂残留物可以作为燃料使用，有些吸油粉剂可以完 全燃尽而不留灰分，充分燃烧后不造成二次污染。
