申请日2003.07.15
公开(公告)日2004.09.01
IPC分类号C02F1/48
摘要
本实用新型是一种电磁水处理器，它是由左、右连接法兰及副机筒、换能器压盖、左、右换能器支架，换能器、主机、出线柱等构成，其中换能器为螺旋管状，它的内层是由玻璃丝布涂有抗高温合成树脂绕制而成的空心筒，在内层的外表面绕有漆包线成螺旋管状，漆包线成叠加形式，在螺旋管状的漆包线外层刷有抗高温合成树脂即为外层;将高频电信号作用于螺旋管上，即将电能完全转换成高频磁场，将水磁化，使其发生物理变化，将水分子活化，达到除垢、防垢、杀菌、灭藻、缓蚀的目的。
権利要求書
1、一种电磁水处理器，它的左、右连接法兰与通水管相连接，主机 置于副机筒上面，其特征是：副机筒的两端与左、右连接法兰相焊接为一 体，在副机筒内设有右换能器支架，换能器右端与右换能器支架的凹圆相 嵌合，在换能器左端外表面套入左换能器支架，并在其端部用螺钉将换能 器压盖螺紧在左换能器支架上。
2、按照权利要求1所述的一种电磁水处理器，其特征在于：所说的 换能器的内层是由玻璃丝布涂有抗高温合成树脂绕制而成的空心筒，在内 层的外表面绕有漆包线成螺旋管状，漆包线成叠加形式，在螺旋管状的漆 包线外层刷有抗高温合成树脂层，即为外层。
说明书
一种电磁水处理器
技术领域
本实用新型涉及机电类，特别涉及一种电磁水处理器。
背景技术
众所周知，水是生命之源，是人类赖以生存的最重要要素之一，随着 人类文明的进步，我们不再被动地接受水的恩惠，而是主动地运用智慧不 断探索水的奥秘，更好地利用水;随着我们对水的奥秘不断揭示，我们发 现在环境问题日益突出的今天，关于水有许多亟待开发应用的领域，在这 些领域的探索和耕耘将深刻地影响我们的未来;最新科学研究表明，水经 过微电流、磁场、静电场等物理方法适当处理后，其化学结构虽不发生改 变，但某些物理性质如电导率、溶解氧、粘滞力、表面张力等却能发生显 著的变化，这种水称为活化水，它与普通的水相比，活化水极性增强，处 于更高的能量状态，活化水中多数水分子由普通状态下的链状变成单个游 离状态，这种游离状态下的水分子可以包围在水溶液中的正、负离子的周 围，有效阻挡钙、镁离子与酸根离子的结合，从根本上消除用水设备中的 水垢及人体内结石的生长环境，起到防垢、防结石的作用，活化水还具有 除垢、缓蚀、杀菌、灭藻的功能;此外活化水在种植、养植等领域的应用 研究也正在取得稳步的进展;在诸多的对水处理的方法中，电子水处理方 法在国内外已得到广泛应用，它是利用一高频交变的电场，把较大链状水 分子团断裂为单个的水分子，从而使水的物理性能和结构发生变化，达到 软化水的目的，使其具有除垢、阻垢、杀菌、灭藻、缓蚀的功能;但是由 于电子水处理器是将高频高压电施加在电极上，产生高压静电场，虽然电 极外部用绝缘材料制成，但电极对副机体有高压存在，如果由于外部因素 电极一旦破裂，将发生短路，由于其副机体作为负极，两极间形成容性负 载，导致能量向外辐射，使能量不集中，并且在系统运行时，由于水流的 冲刷或生产质量差等问题，导致两电极间不平行，使在整个空间内的电场 参数都不均匀，所以电子水处理器在水循环系统上随其不同水质、不同流 速、不同工况，其效果也不尽相同。
实用新型内容

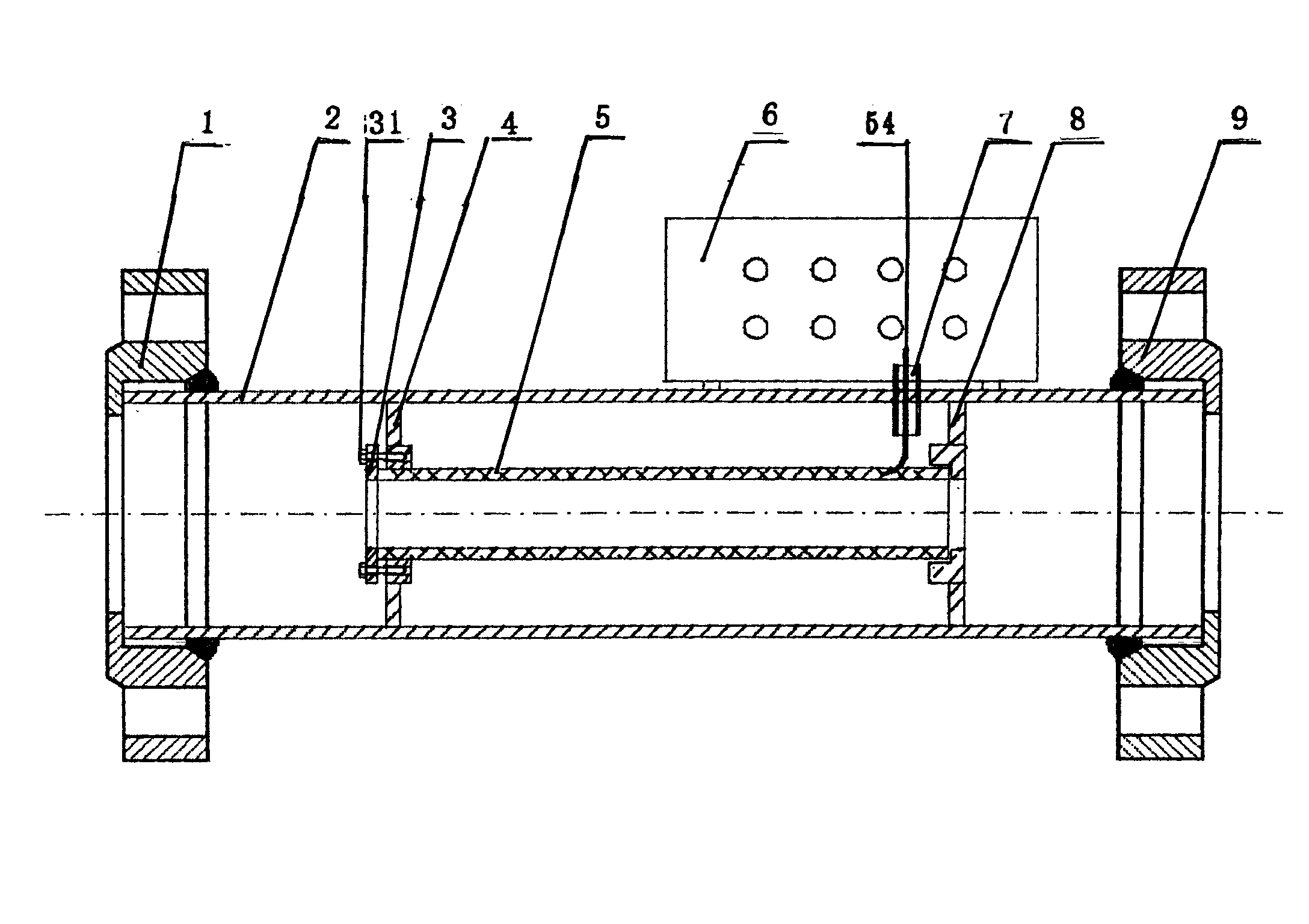

依据本实用新型的目的，针对上述电子水处理器存在的缺点，提供一 种电磁水处理器，该电磁水处理器的换能器为螺旋管状，将高频电信号作 用于螺旋管上，它与设备机体无任何直接电的联系，换能器螺旋管将高频 电信号完全转换成高频磁场，将水磁化，使其发生物理变化，将较大的链 状水分子团断裂为单个的水分子，增加水分子的活性，达到了防垢、除垢、 杀菌、灭藻、缓蚀及增进人体健康的目的;其作用原理是：在常态下，水 分子不是单独存在的，而是在氢键的作用下结合成分子团和分子链，电磁 水处理器产生的高频磁场可以把氢键破坏，把分子团分裂成单个极性水分 子，并把它们激活，活性水分子不断撞击垢层，破坏水垢分子间的作用力， 使容器内壁的水垢逐渐松软、脱落，随着系统的排污而除掉，从而达到除 垢的目的;在电磁场的作用下，由于水分子的氢键被破坏，偶极矩被拉长， 形成极性较强的偶极水分子，偶极水分子的正极会与水中碳酸根等阴离子 亲和，负极会与水中的钙、镁等阳离子亲和，这样大量的偶极水分子会分 别包围在酸根离子及钙、镁阳离子周围，使它们相互隔开，大大降低阴、 阳离子结合的机率，阻止了水垢的形成，从而达到防垢的目的;由于电磁 水处理器产生的高频交变的电磁场，其场强已远远超过了水中菌类和藻类 可生存的电磁场强度，因此水中的菌类和藻类可直接被杀死;另由于在高 频交变的电磁场作用下，断裂的单个活性水分子，由于电极矩的增加，极 易在金属管壁上形成保护性水膜，从而减慢管壁氧化速度;从上述对高频 交变电磁场作用的分析，由磁场换能器实现能量转换，自动进行使用水的 处理，将能量传送到水分子中，进行水分子的活化处理的方案是可行的， 所以本实用新型的结构是由左连接法兰、副机筒、换能器压盖、左换能器 支架、换能器、主机、出线柱、右换能器支架，右连接法兰等构成，其中 左、右连接法兰与通水管路相连接，副机筒与左、右法兰相焊接，要求副 机筒表面平滑，其上面放置主机，并有屏蔽磁场的作用，使磁场能量不外 泄，在副机筒内装入右换能器支架于适当位置，再把换能器右端置于右换 能器支架凹圆内，并把左换能器支架套入换能器的左端，再用螺钉把换能 器压盖螺紧，另把换能器引出线通过出线柱与主机相连接;换能器呈螺旋 管状，其内层是采用抗高温合成树脂在一个特制的不锈钢模具上绕制而成， 其材料由玻璃丝布涂有抗高温合成树脂，达到一定厚度成为一空心筒状作 为内层，然后在内层外表面绕制漆包线成螺旋管状，漆包线成叠加形式， 在漆包线绕完后要刷有外层合成树脂，使内、外层合成树脂为一体，保证 其绝缘。在设备接通电源后，由若干个基频信号共同发出，采用多基频互 补的功能，使若干个不同频谱的高频信号共同作用于被处理水中，高频信 号经放大后发送到磁场换能器，由磁场换能器实现能量转换，自动进行处 理使用水，将能量传送到水分子中，进行水分子活化处理。
