申请日2004.02.10
公开(公告)日2005.01.19
IPC分类号C02F3/12; C02F3/14
摘要
一种污水净化装置，全部或部分埋设于地面之下，它有一外设程序控制电路，该装置至少包括一外罐和一内胆;外罐有容器状罐体，该罐体内腔顶部设置一支架，该支架上装设一低功率的电机一减速机与外设程控电路连接，该电机一减速机驱动一伸入罐内的表面曝气叶轮，内胆装设于外罐内;所述内胆的下部开口，该开口的锥面边缘布满由凸起、凹槽构成的齿形通道，该各凸起接触外罐内壁形成支撑，该各凹槽将内胆与外罐之间的沉淀区与内胆内部的生物氧化区沟通;本实用新型的主要部件外罐和内胆实现可拆卸的分体组合结构，该二罐结合处的通道结构使物流进入均匀，提高净化处理效率，安装、维修简单，生产作业成本显著降低。
权利要求书
1.一种污水净化装置，全部或部分埋设于地面之下，它有一外设程 序控制电路，该装置至少包括一外罐和一内胆;外罐有容器状罐体，该罐 体内腔顶部设置一支架，该支架上装设一低功率的电机一减速机与外设程 控电路连接，该电机一减速机驱动一伸入罐内的表面曝气叶轮，该外罐设 有入水管、出水管，该入水管外接进水池，该出水管外接检查池，内胆的 罐壁呈中间大，两端向内渐缩的双锥面体形状，装设于外罐内;外罐与内 胆之间的环状空间为沉淀区，内胆壁为沉淀隔离体，内胆内部空间为生物 氧化区;其特征在于：所述内胆的下部开口，该开口的锥面边缘布满由凸 起、凹槽构成的齿形通道，该各凸起接触外罐内壁形成支撑，该各凹槽将 内胆与外罐之间的沉淀区与内胆内部的生物氧化区沟通。
2.如权利要求1所述的污水净化装置，其特征在于：所述内胆各凸 凹齿形通道与罐壁母线有一定倾斜角度而呈螺旋形分布。
3.如权利要求1所述的污水进化装置，其特征在于：所述内胆下部 开口处锥面边缘的凸凹齿形通道的凹槽宽度大于凸起的宽度，各凹槽的宽 度相等，各凸起的宽度相等。
4.如权利要求1所述的污水净化装置，其特征在于：所述内胆的中 间大、两端向内渐缩的罐体径向分为若干片，每片两侧各有向内折弯的法 兰边，相邻两片的法兰边以多支螺栓联接成一密封整体。
5.如权利要求1所述的污水净化装置，其特征在于：所述外罐的罐 体由圆柱形的上部和圆锥形的下部连体构成，该上部圆柱形罐体和下部圆 锥台罐体分别径向分割为若干片，每片两侧各有折边向外的法兰边，相邻 两片的法兰边以多支螺栓联接成一密封整体;上部圆柱体和下部圆锥台罐 体的结合部各有向外突出的法兰边，该上、下法兰边之间以多支螺栓联接 成一密封整体;在上部圆柱罐体的顶部设置有顶盖，该顶盖与上部圆柱罐 体的结合部各有向外突出的法兰边，该上、下法兰边以多支螺栓联接成一 密封整体;在下部圆锥台罐体的底部设置有底盖，该底盖与圆锥台罐底各 有向外突出的法兰边，该上、下法兰边以多支螺栓联接为一密封整体。
6.如权利要求4或5所述的污水进化装置，其特征在于：所述外罐 及内胆的螺栓锁紧的各法兰边于接缝处涂有用于密封的腻子，该腻子外有 用环氧树脂与玻璃纤维布交替粘固多层形成的加强层而实现各法兰边之间 的密封。
7.如权利要求5所述的污水净化装置，其特征在于：所述顶盖的顶 面有长条形的平面凸起，该凸起的平面上有三个气孔。
8.如权利要求5所述的污水净化装置，其特征在于：所述底盖的底 部有十字形外凸支撑条。
9.如权利要求5所述的污水净化装置，其特征在于：所述外罐的上 部圆柱形罐体和下部圆锥台形罐体的径向分剖片上各有若干周向的加强 筋。
10.如权利要求4或5所述的污水净化装置，其特征在于：所述内胆 和外罐的罐壁各分为8片，相邻两片的法兰边以多支螺栓锁紧成密封联接。
说明书
一种污水净化装置
技术领域
本实用新型涉及水处理装置。
背景技术
我们在中国专利ZL01270081.9中公开了一种“污水生物净化设备”， 它具有不受污水量限制，净化处理效率高，污泥矿化度高且量小，无污染， 无臭味，噪声小，便于与原有排水系统管道连接，处理过的水可实现二次 利用，应用范围广泛，使用寿命长，节能、节水，运行管理费用低廉等优 点。但该专利文件中对外罐和内胆的具体结构没有详细描述，由于该二罐 尺寸较大，其具体结构直接影响污水净化的功能，以及影响罐的安装、维 修工艺和生产作业成本。我们在其后的研制中，对该外罐和内胆的结构进 行了不断改进，进一步完善了该污水净化装置。
发明内容
本实用新型的目的是提供一种污水净化装置，其主要部件外罐和内胆 实现可拆卸的分体组合结构，该二罐结合处的通道结构使物流进入均匀， 进一步提高净化处理效率，安装、维修简单，生产作业成本显著降低。
本实用新型的目的是这样实现的：

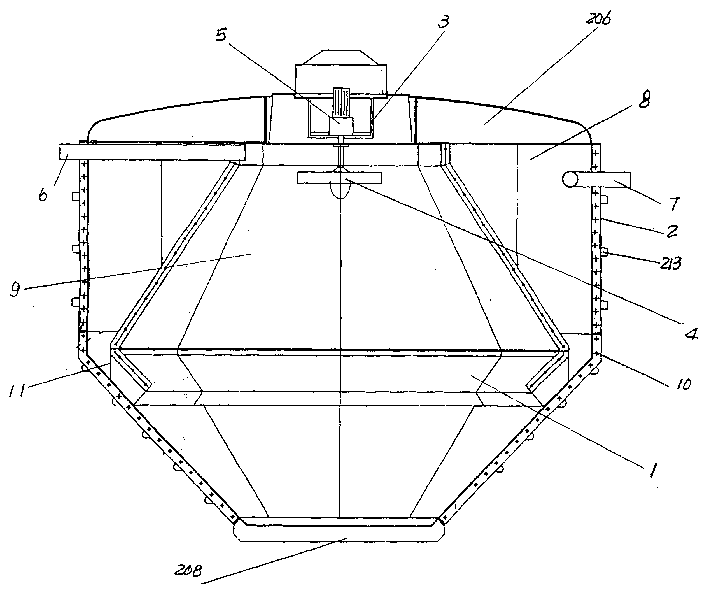

一种污水净化装置，全部或部分埋设于地面之下，它有一外设程序控 制电路，该装置至少包括一外罐和一内胆;外罐有容器状罐体，该罐体内 腔顶部设置一支架，该支架上装设一低功率的电机一减速机与外设程控电 路连接，该电机一减速机驱动一伸入罐内的表面曝气叶轮，该外罐设有入 水管、出水管，该入水管外接进水池，该出水管外接检查池，内胆的罐壁 呈中间大，两端向内渐缩的双锥面体形状，装设于外罐内;外罐与内胆之 间的环状空间为沉淀区，内胆壁为沉淀隔离体，内胆内部空间为生物氧化 区;所述内胆的下部开口，该开口的锥面边缘布满由凸起、凹槽构成的齿 形通道，该各凸起接触外罐内壁形成支撑，该各凹槽将内胆与外罐之间的 沉淀区与内胆内部的生物氧化区沟通。
所述内胆各凸凹齿形通道与罐壁母线有一定倾斜角度而呈螺旋形分 布。
所述内胆下部开口处锥面边缘的凸凹齿形通道的凹槽宽度大于凸起的 宽度，各凹槽的宽度相等，各凸起的宽度相等。
所述内胆的中间大、两端向内渐缩的罐体径向分为若干片，每片两侧 各有向内折弯的法兰边，相邻两片的法兰边以多支螺栓联接成一密封整 体。
所述外罐的罐体由圆柱形的上部和圆锥形的下部连体构成，该上部圆 柱形罐体和下部圆锥台罐体分别径向分割为若干片，每片两侧各有折边向 外的法兰边，相邻两片的法兰边以多支螺栓联接成一密封整体;上部圆柱 体和下部圆锥台罐体的结合部各有向外突出的法兰边，该上、下法兰边之 间以多支螺栓联接成一密封整体;在上部圆柱罐体的顶部设置有顶盖，该 顶盖与上部圆柱罐体的结合部各有向外突出的法兰边，该上、下法兰边以 多支螺栓联接成一密封整体;在下部圆锥台罐体的底部设置有底盖，该底 盖与圆锥台罐底各有向外突出的法兰边，该上、下法兰边以多支螺栓联接 为一密封整体。
所述外罐及内胆的螺栓锁紧的各法兰边于接缝处涂有用于密封的腻 子，该腻子外有用环氧树脂与玻璃纤维布交替粘固多层形成的加强层而实 现各法兰边之间的密封。
所述顶盖的顶面有长条形的平面凸起，该凸起的平面上有三个气孔。
所述底盖的底部有十字形外凸支撑条。
所述外罐的上部圆柱形罐体和下部圆锥台形罐体的径向分剖片上各有 若干周向的加强筋。
所述内胆和外罐的罐壁各分为8片，相邻两片的法兰边以多支螺栓锁 紧成密封联接。
本实用新型有以下积极有益的效果：
1.本产品的内胆下部开口处锥面上有由凸起和凹槽构成的齿形通道， 该凸起作为支撑，该凹槽作为通道，这就保证了支撑稳固，通道间隙均匀， 物流均匀，该各通道有一定斜度呈螺旋形分布，使从通道进入的物流稳定。
2.本产品内中的内胆及外部的外罐均采用竖向分片，由法兰盘对接 以螺栓锁紧的结构，将大容积的罐体表面体积由大变小，简化了生产和安 装工艺，可以现场组装，现场拆卸，现场搬运异地安装，维修也较方便。
3.本产品生产、安装、维修成本也相应降低。
