申请日2003.07.09
公开(公告)日2004.08.11
IPC分类号C02F1/00
摘要
本实用新型属于水处理设备领域，涉及一种一体式纯水处理机。包括框架、脚轮，其框架铰接活动门构成柜式结构，框架内安装有水处理器件;可将现有高压泵、供水泵、水箱、过滤器、软化器、电路控制箱等水处理器件设置在机柜内，机柜的正面、顶面、侧面设置有活动门，底面设置有万向脚轮，具有结构紧凑，体积小，占用空间少，安装维护简便，便于移动，使用方便等特点，适于日常生活用纯水处理、透析用纯水处理、医用血液透析处理使用。
権利要求書
1.一种一体式纯水处理机，包括框架、脚轮，其特征在于框架(20) 铰接活动门(10)构成柜式结构，框架(20)内安装有水处理器件。

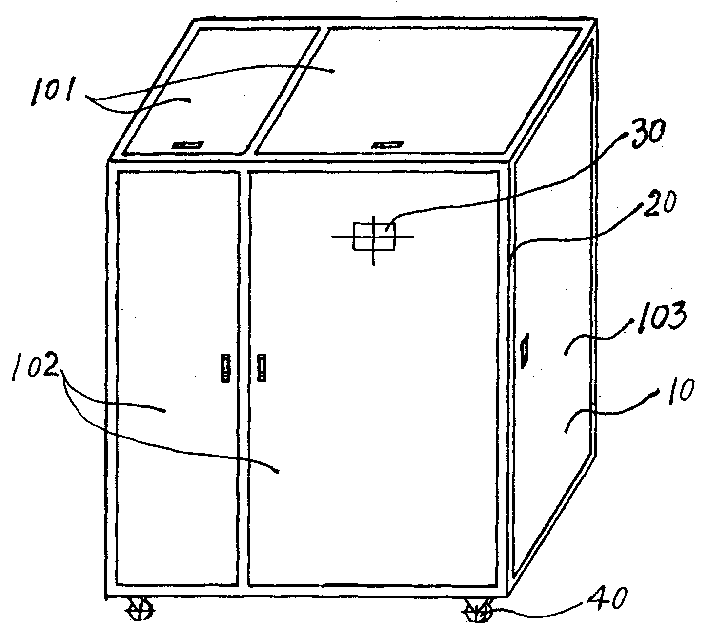

2.根据权利要求1所述的一体式纯水处理机，其特征在于所述的活 动门(10)为两扇顶面活动门(101)、两扇正面活动门(102)、两扇侧面 活动门(103)，正面活动门(102)上设置有仪表窗(30)。
3.根据权利要求2所述的一体式纯水处理机，其特征在于仪表窗(30) 为液晶显示或触摸式或机械式，机械式仪表窗(30)的滑槽压板(301) 设置在正面活动门(102)内侧，仪表板(302)与滑槽压板(301)固联。
4.根据权利要求1所述的一体式纯水处理机，其特征在于框架(20) 固联背板(104)，背板(104)上设置有散热百叶窗(105)，框架(20) 的立柱(204)设置有外框(205)、(206)。
5.根据权利要求1所述的一体式纯水处理机，其特征在于所述的水 处理器件包括水箱(50)、电控箱(60)、环路水罐(70)，均与框架(20) 固联。
6.根据权利要求5所述的一体式纯水处理机，其特征在于水箱(50) 的上盖(502)设置有手孔(503)、紫外灯孔(504)、进水口(505)、呼 吸器接头(506)，箱体(501)底部设置有出水孔(507)。
7.根据权利要求5所述的一体式纯水处理机，其特征在于电控箱(60) 的上框板(601)设置有吊耳(602)，下框板(601)设置有小孔(604)， 背板(603)内侧四角设置有螺栓(605)。
8.根据权利要求5所述的一体式纯水处理机，其特征在于环路水罐 (70)的罐体(701)上设置有进水口(706)、出水口(707)，气囊(705) 为真空体，与罐体(701)由法兰(702)联结，气囊(705)上设置有压 力表(703)、气嘴(704)，罐体(701)与气囊(705)之间为圆环状。
9.根据权利要求1所述的一体式纯水处理机，其特征在于所述的水 处理器件还包括高压泵(80)、增压泵(90)、供水泵(100)、多介质过滤 器(110)、活性炭过滤器(120)、软化器(130)、保安过滤器(140)、反 渗透膜组件(150)之几种。
说明书
一体式纯水处理机
技术领域
本实用新型属于水处理设备领域，涉及一种一体式纯水处理机。
背景技术
现有的纯水处理设备均为分体式，一般由高压泵、水箱、过滤器、电 路控制箱等构成一条龙式的水处理装置，存在着体积庞大，占用空间多， 安装繁琐，不能移动等不足，尤其是作为医用透析用纯水处理设备，更存 在着临床使用不便的问题。
发明内容
本实用新型的目的在于提供一种结构紧凑，占用空间少，使用方便， 可移动的一体式纯水处理机。
本实用新型采用的技术方案：一种一体式纯水处理机，包括框架、脚 轮，框架铰接活动门构成柜式结构，框架内安装有水处理器件。所述的活 动门为两扇顶面活动门、两扇正面活动门、两扇侧面活动门，正面活动门 上设置有仪表窗。仪表窗为液晶显示或触摸式或机械式，机械式仪表窗的 滑槽压板设置在正面活动门内侧，仪表板与滑槽压板固联。框架固联背板， 背板上设置有散热百叶窗，框架的立柱设置有外框。所述的水处理器件包 括水箱、电控箱、环路水罐，均与框架固联。水箱的上盖设置有手孔、紫 外灯孔、进水口、呼吸器接头，箱体底部设置有出水孔。电控箱的上框板 设置有吊耳，下框板设置有小孔，背板内侧四角设置有螺栓。环路水罐的 罐体上设置有进水口、出水口，气囊为真空体，与罐体由法兰联结，气囊 上设置有压力表、气嘴，罐体与气囊之间为圆环状。所述的水处理器件还 包括高压泵、增压泵、供水泵、多介质过滤器、活性炭过滤器、软化器、 保安过滤器、反渗透膜组件之几种。
本实用新型可将现有高压泵、供水泵、水箱、过滤器、软化器、电路 控制箱等水处理器件统统设置在机柜内，机柜的正面、顶面、侧面设置有 活动门，底面设置有万向脚轮，具有结构紧凑，体积小，占用空间少，安 装维护简便，便于移动，使用方便等特点，适于日常生活用纯水处理、医 用透析用纯水处理、血液透析处理使用。
