申请日2003.06.10
公开(公告)日2004.08.11
IPC分类号C02F3/02; C02F7/00
摘要
本实用新型提供了一种废水生物法处理装置。它包括转轴、转轴周围的内室，它还包括内室周围的以转轴为转动轴的可进行气液交换的反应室，反应室以轴向彼此相连的为组呈周向放射状排布，内室的轴向端面具有与周围水体之间的交换口。本实用新型的氧气吸入量更多，氧气在转盘内部的停留时间明显加长，这样使得提高氧气利用度成为可能。由于氧气在本实用新型内部停留时间的加长，使得微生物和氧气的接触更为密切，并提高了净化装置的利用度，同时也降低了运转费用。
権利要求書

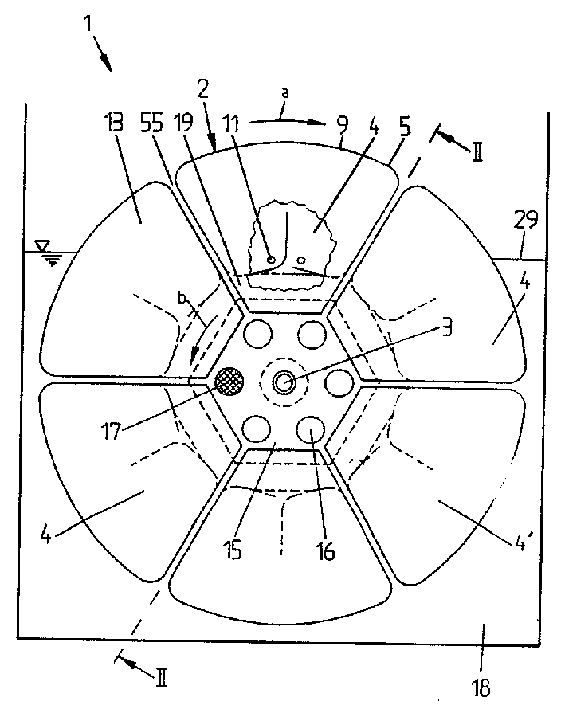

1、一种废水生物法处理装置，其特征在于它包括转轴、转轴周 围的内室，它还包括内室周围的以转轴为转动轴的可进行气液交换的 反应室，反应室以轴向彼此相连的为组呈周向放射状排布，内室的轴 向端面具有与周围水体之间的交换口。
2、如权利要求1所述的一种废水生物法处理装置，其特征在于 所述反应室包括处于外侧周边的通气口及处于内侧周边的通气口，内 侧周边的通气口外设有导流板，外侧周边的通气口在外侧周边上的位 置偏向于转动方向侧，导流板设有筛状区，筛状区在导流板上的位置 处于内侧周边的通气口的与转动方向相反的一侧。
3、如权利要求1所述的一种废水生物法处理装置，其特征在于 所述反应室为筒体被隔板横向隔成的若干个小室，反应室在转动方向 侧设有通气口，内室与反应室之间设有筛状隔板。
4、如权利要求2所述的一种废水生物法处理装置，其特征在于 它还设有汲水室，汲水室设于相邻组反应室之间的间隙外侧口外，外 侧口还设有导流板，汲水室在转动方向侧设有与导流板配合的通气 口，该间隙轴向端面封闭，内侧口与内室相通。
5、如权利要求4所述的一种废水生物法处理装置，其特征在于 在汲水室的转动方向侧还设有一个汲水室，该增添的汲水室在转动方 向侧设有通气口。
6、如权利要求1、2、3、4或5所述的一种废水生物法处理装置， 其特征在于它的周向表面设有搅拌器。
7、如权利要求1、2、3、4或5所述的一种废水生物法处理装置， 其特征在于它的周向表面设有废水处理装置出水口的过滤件的清洁 刷。
8、如权利要求1、2、3、4或5所述的一种废水生物法处理装置， 其特征在于内室中设有可在液体中自由活动的、微生物附着其上的载 体。
说明书
一种废水生物法处理装置
技术领域
本实用新型涉及一种废水生物法处理装置。
背景技术
在采用生物法处理废水的过程中，废水中的有害物质通过微生物 得到分解，这一过程是一个有害物质氧化的过程。用于氧化所需氧气 必须由外界加入到液体中去。
废水的净化既可通过相对较大的净化装置也可通过较小的，就后 者而言，比如转盘形式的可转动的废水处理装置，这种装置能够降低 制造和运转净化装置的费用，对于这种装置有一个问题是如何利用这 种转动运动尽可能多地将氧气由外界加入到液体中去及提高氧气在 液体中利用效率。
发明内容
本实用新型所要解决的技术问题是提供一种能提高氧气利用率 及通入量的废水生物法处理装置。为此，本实用新型采用以下技术方 案：它包括转轴、转轴周围的内室，它还包括内室周围的以转轴为转 动轴的可进行气液交换的反应室，反应室以轴向彼此相连的为组呈周 向放射状排布，内室的轴向端面具有与周围水体之间的交换口。由于 采用上述技术方案，空气中的氧气以周围空气的形式不断地被转到液 面上的反应室吸收，并进而到达内室，随着本实用新型的转动，在内 室中形成旋转的至少由含有微生物、废水以及净化液体和以气泡方式 出现的包含有氧气的周围空气组成的混合物。这些被气泡包裹的带有 氧气的空气就在内室中和此混合物一起循环转动。比起一般的可转动 的废水处理法，本实用新型的氧气吸入量更多，氧气在转盘内部的停 留时间明显加长，这样使得提高氧气利用度成为可能。由于氧气在本 实用新型内部停留时间的加长，使得微生物和氧气的接触更为密切， 并提高了净化装置的利用度，同时也降低了运转费用。
所述反应室可以是这样的：它包括处于外侧周边的通气口及处于 内侧周边的通气口，内侧周边的通气孔外设有导流板，外侧周边的通 气口在外侧周边上的位置偏向于转动方向侧，导流板设有筛状区，筛 状区在导流板上的位置处于内侧周边的通气口的与转动方向相反的 一侧。
所述反应室也可以是这样的：它为筒体被隔板横向隔成的若干个 小室，反应室在转动方向侧设有通气口，内室与反应室之间设有筛状 隔板。
采用上述结构，能在内室中形成一个与本实用新型转动方向相反 旋转的、滚筒状的水流。在这水流里的空气中的氧气能与废水、悬浮 的微生物和带有固着微生物的填料进行着强烈的混合。由于这一混 合，不断地形成新的氧气通道的分界面。由此水流里的气泡可以在快 要到达较低压力地带液面之前，以和它自然向上运动的方向相反，被 重新向下，输送到压力较高的部位。和此紧密相连的是，特别高的氧 气利用度、特别是通过局部压力的提高，也提高了氧气的通入量。尤 其明显的是，形成内室里的水流，不需要利用额外的能源。
它还设有汲水室，汲水室设于相邻组反应室之间的间隙外侧口 外，外侧口还设有导流板，汲水室在转动方向侧设有与导流板配合的 通气口，该间隙轴向端面封闭，内侧口与内室相通。这样能进一步的 增加氧气的通入量及利用率，提高废水处理效率。在汲水室的转动方 向侧还可设有一个汲水室，该增添的汲水室在转动方向侧设有通气 口。这样，可以进一步提高氧气的通入量。
在本实用新型周向表面可设有搅拌器。这样，能够充分利用本实 用新型的转动运动方式对废水池进行搅拌，提高废水处理的效率。
在本实用新型周向表面可设有废水处理装置出水口的过滤件的 清洁刷。这样，能够充分利用本实用新型的转动运动方式自动对过滤 网刷洗，防止堵塞，同时，清洁刷也可起到搅拌的作用。
作为提高废水处理效率的一个方法，内室中可设有可在液体中自 由活动的、微生物附着其上的载体。当然，在本实用新型外的废水池 中也可设置这种载体。由于采用本实用新型的结构，能够保证这些载 体不会停留在某些特定的地方不动，使较大的或一般大小的气泡在穿 过液体的过程中—通过上述载体的协助—而被分解成小气泡， 由此形成一个很大的整体气泡表面积。它们造成了更好的氧气通入 量。由于在内室内的、附带有载体的水流，被感应而产生反方向的滚 动，不但阻止了气泡按照它们的自然特性向上运动，而且使它们被迫 向下运动。通过这个情况决定性地增加了液体与氧气的接触时间和氧 气的利用度。气泡穿过载体时遇到的阻力也增加了接触时间，直接的 结果是特别高的氧气的利用度。
