申请日2003.06.09
公开(公告)日2004.07.07
IPC分类号C02F1/463; C02F1/24
摘要
本实用新型为一种洗车废水循环处理设备。其由电源装置、控制装置、电解反应装置三部分组成。电极板采用铝板，电极间距为50mm。直流电源根据水质情况的不同，输出设定了4个档位电压，25-30-35-40(V);两电极板正负极接线间设有转换开关;电解反应罐出水口设有砂滤罐;砂滤罐下部连接反冲洗泵。废水从调节池流出的水泵入电解反应罐进行电解反应，产生絮凝体吸附水中悬浮颗粒物和油乳化液小滴，附着在生成的气体气泡上，在液面上形成一层可经刮渣槽排出另行处理的残渣。电解罐中的清液部分经砂滤罐过滤后重复利用。其无需添加氧化剂、絮凝剂等化学药品，设备体积小，占地面积少，操作简便灵活且费用较低。
権利要求書

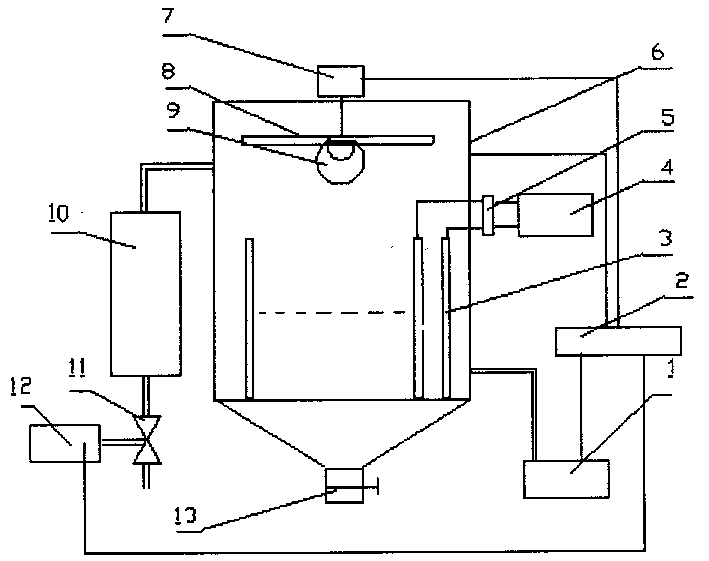

1.洗车废水处理回用设备，其包括进水泵(1)、电气控制箱(2)、电极板(3)、直 流电源(4)、电解反应罐(6)、刮渣电机(7)、刮渣板(8)、出渣槽(9)，其特征在于： 电极板采用铝板，电极间距为50mm。
2.根据权利要求1所述的洗车废水处理回用设备，其特征在于直流电源(4)根据 水质情况的不同，输出设定了4个档位电压，25-30-35-40(V)。
3.根据权利要求1所述的洗车废水处理回用设备，其特征在于两电极板(3)正负 极接线间设有转换开关(5)。
4.根据权利要求1所述的洗车废水处理回用设备，其特征在于电解反应罐(6)出 水口设有砂滤罐(10)。
5.根据权利要求1所述的洗车废水处理回用设备，其特征在于砂滤罐(10)下部连 接反冲洗泵(12)。
说明书
洗车废水处理回用设备
所属技术领域
本实用新型涉及废水处理装置，特指洗车车废水处理回用设备，该设备可以在加油站、 宾馆、部队等地方的洗车场所使用。
背景技术
洗车行业用水量大，浪费严重，其废水处理回用，可以节约水资源，已有的洗车废水 处理有的采用生物法、化学法加化学药剂等，一般设备体积大、操作复杂、不利于控制、处 理成本高等缺点。
发明内容
本实用新型的目的是提供一套设备体积小、占地面积少、操作简便、费用较低的且处 理效果显著的洗车废水处理回用装置。
实现上述目的的技术方案为：
洗车废水处理回用设备由电源装置、控制装置、电解反应装置三部分组成。其电源装 置采用直流电源，控制装置为电气控制箱，电解反应装置包括进水泵、电极板、电解反应罐、 刮渣电机、刮渣板、出渣槽，其特征在于：电极板采用铝板，电极间距为50mm。
且直流电源根据水质情况的不同，输出设定了4个档位电压，25-30-35-40(V); 两电极板正负极接线间设有转换开关;电解反应罐出水口设有砂滤罐;砂滤罐下部连接反冲 洗泵。
工作时，废水首先进入调节池，其目的是减少水量和水质变动对废水处理工艺过程的 影响，以均和水质、存盈补缺，使后续处理设备在运行期间能得到均衡的进水量和稳定的水 质，达到理想的处理效果。从调节池流出的水泵入电解反应罐，经过电解反应，产生絮凝体， 水中悬浮颗粒物和油乳化液小滴吸附在高度分散的、活性的氢氧化铝微絮片上，富油絮片附 着在生成的气体气泡上，并随气泡向上浮出，在液面上形成一层易于刮去的残渣。电解罐中 的清液部分再经砂滤罐过滤，送入蓄水池以待再利用。此外从电解罐上面残渣由刮渣板刮到 出渣槽内排外，另行处理。
本实用新型无需添加氧化剂、絮凝剂等化学药品，设备体积小，占地面积少，操作简 便灵活且费用较低。
