申请日2004.04.11
公开(公告)日2005.04.06
IPC分类号C02F1/50; C05F3/04; C02F11/04
摘要
本发明涉及一种电动甭水处理人粪尿及公厕用潜水泵抽尿冲粪工程，是将城市人粪尿滴水不用全部收集加工成无公害多元素速效有机肥料和沼气。在本工程一些主要部件而且是非常必要的部位表面用纳米材料氧化银处理，因为它能去污其离子还能杀菌。用电动折叠式坐便器，粪尿自坐便器(42)滑经接管(41)进入缓冲管(98)落入集装桶(111)，由专用车运往肥料站进入电磨进行细加工后加入秸秆粉和化学增肥保肥济，经搅拌混合杀菌进入大型地下储化池，经适当时间腐化，由泵将腐熟的肥料经地下管道送往蔬菜基地或农场或销售，沼气经沼气站送往用户。蹬位公厕用特制更安全，不易损坏的潜水泵抽尿替水将粪冲推进集装桶，往后的实施同前。
权利要求书

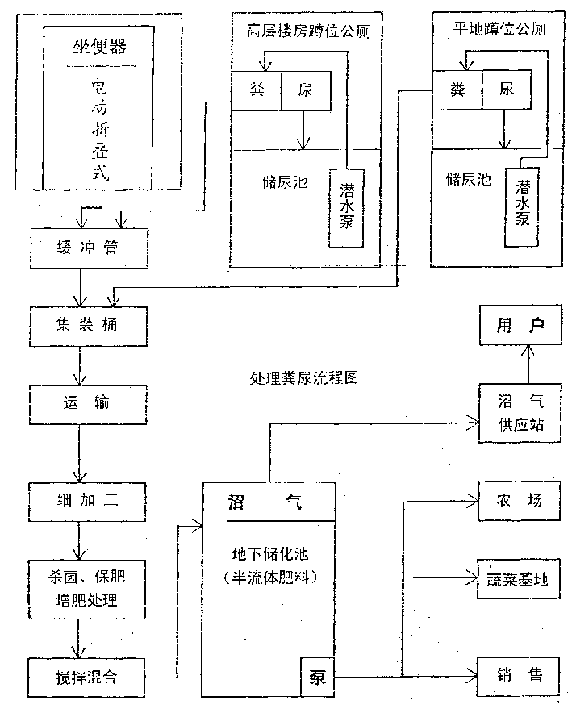

1、本工程的工艺流程，其特征在于：电动折叠式坐便器由臭氧管(41)贯穿于缓冲管(98)，缓冲 管的一端伸进放在包括公厕的地池(103)里的集装桶(111)，在地池与细加工之间由运输车往返，细加 工的出口同搅拌池(139)贯通，搅拌池的出口又同储化池(145)贯通，储化池由输肥泵(146)以管 道同用肥处贯通，储化池内的沼气由管道连接供气站再通往用户。
2、在权利要求1工艺流程中的部分设备，其特征在于：包括坐便板(5)、止逆板(10)、缓冲板(101)、 冲推器(152)的表面和漏斗(6)、接管(41)、缓冲管(98)、集装桶(111)、塑料槽(156)、进粪斗(133) 的内表面全部用纳米材料氧化银处理。
3、根据权利要求1所述坐便器，它包括电动折叠式坐便器(42)、接管(41)、臭气管(9)、漏斗(6) 和缓冲管(98)，其特征在于：电动折叠式坐便器在传动带(18)对称的一边设有往复板(2)活连摇背 (3)、尾翅(4)和坐便板(5)，另一边设有拨键(16)，在后壁上设有两组断复片(13)和(14)，上 方设有止降块(15)，止逆板(10);在漏斗(6)的上缘为埋设弹簧片(17)。
4、根据权利要求1所述缓冲管(98)，其特征在于：在接近集装桶(111)的位置设有被弹簧片(100)， 托着的缓冲板(101)，其下端设有一段软橡胶管(8)且伸进于集装桶，在剩放集装桶的地池(103)底 部设有集水池(104)，就位板(110)其下面设有弹簧(105)，杠杆(106)其一端被压于就位板下，另 一端托着顶杆(107)，顶杆顶着电触点(116)和其相对应的电触点(117)。
5、根据权利要求1所述集装桶(111)，其特征在于：在进粪口(7)一侧下方设有长槽(112)、钩 板(113)，在锥形顶盖的顶端设有钩轴(57)。
6、根据权利要求1所述运输车，其特征在于：车上设有液压控制的吊装臂(118)和操纵钩子(119) 转动的油马达(12)及推力向心轴承(11)。
7、根据权利要求1所述细加工，包括倒粪自动装置和电磨，其特征在于：
A、倒粪自动装置设有翻板(121)、压板(122)、延时器(123)、压片(127)、导通片(128)、 定片(129)、摇背(124)、电磁换相器(126)、插钩(125)它们都和集装桶(111)上的长槽(112)、 钩板(113)结合电机的作用相互配合动作达到目的：
B、电磨是悬装在钢筋水泥砼的框架，其上方设有进粪斗(133)、进粪口(138)、电磨轴上设有 轴承(130)、(120)，由电机驱动的蜗杆(132)、蜗轮(131)、上磨片(134)、下磨片(135)、OL型密 封圈(136)和粪尿出口(137)。
8、实现权利要求1将收集的人粪尿制成半流体肥料和沼气，它包括搅拌池(139)、搅拌器、储化 池(145)和泵房，其特征在于：
A、搅拌池设有三个进口(137)、(143A)、(143B)分别为粪料、秸杆粉、化学增肥保肥杀菌济进 口和出口(144);
B、搅拌器装在搅拌池的中上方，并设有电机(140)、立式减速器(141)搅拌桨(148)的轴伸于 搅拌池的底部;
C、设置大型地下有很好密封的钢筋混凝土储化池(145);
D、泵房内设置输肥泵(146)经地下管道和需要用肥和销售的地方连通，沼气通过管道贯穿于沼气 站和用户。
9、蹲位公厕有两种，一种是高层楼房内的，一种是平地的，这两种之区别仅是高层楼房蹲位公厕的 粪料要经过缓冲管(98)落入集装桶(111)而平地蹲位公厕的粪尿不经缓冲管直接进入集装桶，它包括 限制尺寸的蹲位、螺旋轴(149)、冲推器(152)、储尿池(158)和潜水泵(153)，其特征在于：
A、蹲位脚前设有挡板(155)以便粪尿分开，尿沟(157)和尿槽(165)连通且倾斜于储尿池(158)， 池里设有浮体(161)吊着潜水泵(153)，该池上方一侧设有溢流管(159)且倾斜于地池内的集装桶;
B、冲推器(152)的一面延半圆弧缘设有多个小孔，且孔的轴心线(206)与塑料槽(156)内表面 夹角为20°，上端与往复螺母(150)连接螺母受螺旋轴(149)驱动，在其一侧设有和橡胶管(164)连 接着进尿管。
10、潜水泵包括电机和水泵，其特征在于：
A、电机体底部内一侧设有一固定导线夹(155)，在另一恻设有一防止抽干器，空心螺栓(205)， 贯穿于橡胶膜(203)和电机壁，伸于壁外为螺母紧固密封，以及相配套的弹簧片(202)、电源片(204); 在电机转子轴的一端设有润滑室(159)、密封圈(157)、压板(158);潜水泵吊于浮体的下方(161);
B、配套380伏电机的潜水泵在机体外部的电缆接线端连接一开关盒，盒内设有熔断器(167)， 配220伏电机的潜水泵在机体外部的电缆接线连接一插销盒，盒内设有电容(168)、且串接一熔断器 (167)。
11、潜液电缆，包括橡胶护套(162)、导电线和管子(163)，其特征在于：在四芯380伏和三芯220 伏电缆中心都设置有很高韧性的管子(163)。
说明书
电动甭水处理人粪尿及 公厕用潜水泵抽尿冲粪工程
本发明涉及一种电动甭水处理人粪尿及公厕用潜水泵抽尿冲粪工程。将人粪尿滴水不用全部收集加
工使其成为完全无公害的多元素速效有机肥料的联合装置。本发明还涉及一种用于公厕将人尿加压冲洗人
粪的潜水泵。
摄取和归还两者必须保持一定的平衡，这就是德国学者李比希的归还学说，上海科学技术出版社1981
年7月出版的农业化学一书第四面说到李比希在一百多年前就要人把取自土地的东西还给土地，并证明说
城市特别是大城市的存在阻碍了这一点的实现。现在所有城市人只有摄取没有归还，所以就物极必反。自
己所排的粪尿却成了坑害自己的刽子手。随着城市人口的大量增加用于处理人粪尿的水量越来越大，人粪
尿对水和空气的污染以及疾病的传播也越来越严重。
本发明还提供一种为本工程必须用的设备潜水泵，潜水泵的致命弱点就是压差，在夏日白天气温30℃
时装的泵到深夜气温降到10℃，泵内就负压，同样在30℃时装的泵运到零下30℃的地方负压更大，反之
呢?这叫自然压差，电机工作时其中心温度比环境高35℃以上，可想里面的压力有多大，这叫动压差，由
于现在市场上销售的潜水泵压差没有解决，所以造成经常进水漏电烧坏电机，大量浪费电，还对人的生命
造成威胁。另外我已获实用新型专利的潜水泵(申请日2000年10月11日专利号ZL00240575X)，其结
构仍较复杂，体积仍较大，压差仍未根本消除，电机体内压力随着自身所潜水的深度增加而增加，所以不
能轻松地运转。
本发明的目的在于将所有的城市和所有城市人的粪尿滴水不用全部收集进行研细混入消毒保肥增肥
济，使其成为完全无公害的多元素速效有机肥料和副产品沼气。再一个目的就是为本工程公厕以尿冲粪提
供一种更安全不易损坏的潜水泵。
为达到上述目的，本发明通过下述技术解决方案实现的：
A、本发明在处理粪尿过程中有部分部件如坐便板、止逆板、缓冲板、冲推器的表面和漏斗、接
管、缓冲管、集装桶、塑料槽、进粪斗的内表面全部用纳米材料氧化银处理以达到去污和杀菌的目的。
B、坐便器采用电动折叠式，解的粪尿滑过止逆板经接管进入室外缓冲管落入放在地池里的集装
桶利用重量作用，以声、光通知车辆运往肥料加工站。
C、对公厕长条形蹲位尺寸进行限制，使粪尿完全分开由潜水泵抽尿送往受螺旋轴控制的冲推器
将粪冲、推入集装桶，包括高层建筑内的公厕将粪尿冲推至垂直的粪尿总管落入集装桶。
D、汽车将装有粪尿的集装桶运到肥料基地倒入电磨，在这里粪块和便纸等得到细化处理。
E、将潜水泵体积缩小，去掉油封、改进密封圈、增设润滑室，防止抽干器和悬浮体，在电缆里
加一根有很高韧性的管子。
F、经过细化处理的粪便进入搅拌池，该池有三个进口，细粪尿进口、秸杆粉进口、化学杀菌保
肥增肥济进口。
G、经充分混合的粪尿进入大型地下储化池在这里可以得到大量沼气，与这相配套的还有泵房和
通往农场或蔬菜基地的输肥管道。
人粪尿应该比黄金还珍贵，当人两天没有吃饭时，他要黄金还是要粮食，粪尿能增产粮食改良土壤，
而黄金则不能，中国农业出版社1984年9月出版的有机肥料一书中第55面说道：一个成年人一年可以排
泄粪尿1580斤(其中粪180斤，尿1400斤)约可施一亩地，增产粮食100公斤。同一出版社1984年8
月出版的土壤与肥料一书第177面说到，一个成年人一年所排泄粪尿所含氮素(N)4.4公斤，相当于硫酸
铵22公斤、磷(P2O5)1.36公斤，相当于过磷酸钙6.8公斤，钾(K2O)1.67公斤，相当于硫酸钾3.457
公斤。这个工程被实施后按有100万成年人的城市计算，这个城市全年全部人粪尿所含的氮素就相当于
22000吨硫酸铵、过磷酸钙6800吨、硫酸钾3475吨，相当于一个年产32275吨的多元素速效有机肥料厂，
可供100万亩耕地一年的全部肥料，节约了化肥，大大降低粮食生产成本，可增产一亿斤粮食，以水稻计
算就是7000万斤大米可解决20万人全年所需要的粮食，还有1500万斤可做饲料的细糠。另据上海科学
技术出版社1981年7月出版的农业化学一书293面所述有机肥料富含有机质，既能肥苗又能肥土，是培
肥土壤提高地力确保年年稳产高产的物质基础，同书的195面介绍人粪尿可沤得沼气，每立方米沼气燃烧
时能放出5500-6500大卡的热量，温度可达1400℃，每户须建一个8-10立方米的沼气池就能基本满足生
活需要。现在这么大量的粪尿能获得多少沼气，能满足多少个家庭生活用气未作计算，按合肥地区人粪尿
的销售价每百斤2.5元计算，全年可售得叁仟玖百伍拾万元。向这样的城市如果建一个100万亩的农场或
蔬菜基地以机械化施肥是完全可以做到的。到那时城市更干净、病菌传播少了，生活用水得到大量节约，
大大减轻对水和空气的污染，节约了城市建设投资。
本发明所涉及的潜水泵被改进后自然压差和动压差都不存在了，体积缩小四分之一，结构更简单了，
不再进水漏电烧电机，因不漏电对于人身安全就没有威胁。
