申请日2004.04.14
公开(公告)日2005.01.12
IPC分类号E03C1/12; E03D1/00; E03B11/02
摘要
本发明洗涤废水冲厕供水装置，属于民用环保节水装置的设备制造技术领域。它所要解决的是蓄水箱清洗不方便、污染了原来的冲厕水箱等技术问题。解决的技术问题采用的主要技术方案：洗涤废水冲厕供水装置，由蓄水箱(1)、连接管(2)构成的，其特征在于蓄水箱(1)上还分别设有一个次进水口(15)、定位溢出口(16)、碗状底箱(18)、定位连通器(3)及下压活塞式自动开关(4)，此外，还可设有综合处理功能缸(5)，自动开关(4)一设有镂空通道(431)。本发明冲厕使用时，能产生强有力的下冲力，冲走污垢，并具有随冲水的同时，往下滴入消毒液、消毒的功能。它能收集洗涤废水、冲厕，节省大量洁净淡水资源。
权利要求书

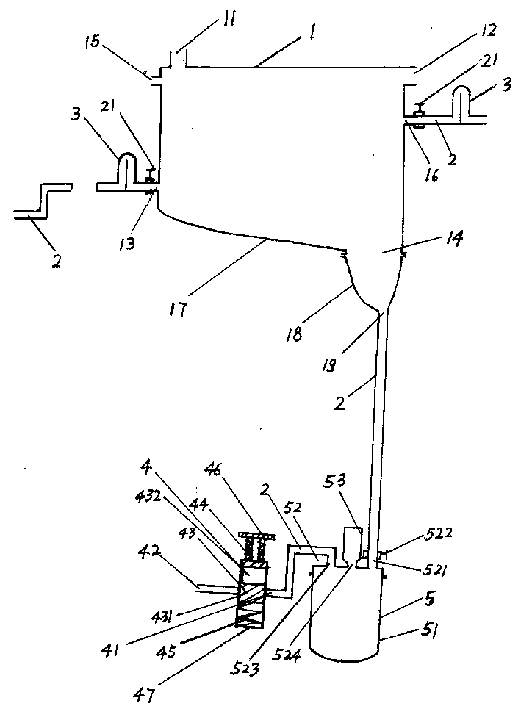

1、洗涤废水冲厕供水装置，由洗涤废水蓄水箱(1)、连接管(2)构成的， 蓄水箱(1)上设有一主进水口(11)、溢出口(12)、连通口(13)、底部开口 (14)，连接管(2)通过连通口(13)与同层邻近卫生间的洗涤废水蓄水箱(1) 的连通口(13)相连接，底部开口(14)通过连接管(2)与抽水马桶的进水口 相连接，其特征在于在蓄水箱(1)的一侧上方还设有一个次进水口(15)、在 蓄水箱(1)的另一侧上方还设有一个定位溢出口(16)，蓄水箱(1)的次进水 口(15)通过连接管(2)与上层居户蓄水箱(1)的定位溢出口(16)相连接;同 时，蓄水箱(1)的定位溢出口(16)通过定位连通器(3)及连接管(2)与下层居 户的蓄水箱(1)的定位溢出口(16)、次进水口(15)相连接，蓄水箱(1)的 主体为类似长方体形，蓄水箱(1)的箱底为扇形抛物线曲面(17);底部开口 (14)连接一可装卸的碗状底箱(18)，碗状底箱(18)的排水口(19)通过连 接管(2)与开关(4)的进水口(41)相连接，开关(4)的出水口(42)与抽 水马桶的进水口相连接。
2根据权利要求1所述的洗涤废水冲厕供水装置，其特征在于蓄水箱(1) 的连通口(13)及定位溢出口(16)与连接管(2)之间还分别设有一个常开开 关(21)。
3、根据权利要求1所述的洗涤废水冲厕供水装置，其特征在于定位连通器 (3)为倒置的U型管。
4、根据权利要求1所述的洗涤废水冲厕供水装置，其特征在于碗状底箱 (18)的中心剖面呈抛物线状。
5、根据权利要求1所述的洗涤废水冲厕供水装置，其特征在于开关(4) 为下压活塞式自动开关，它是由封闭缸体(47)、踏板(46)、活塞体弹簧(45)、 踏板弹簧(44)、活塞体(43)、自动开关出水口(42)、进水口(41)构成的， 出水口(42)、进水口(41)开设在封闭缸体(47)的两侧，活塞体(43)的下 部为实心圆柱体(431)，活塞体(43)的上部径向为镂空通道(432)，活塞体 弹簧(45)位于活塞体(43)的底部与封闭缸体(47)的内底之间，踏板弹簧 (44)位于活塞体(43)的上部与踏板(46)的下部之间，通常状态时，活塞 体(43)的下部实心圆柱体(431)阻断开关(4)的进水口(41)及出水口(42); 使用时，下压踏板(46)，活塞体(43)的镂空通道(432)与进水口(41)及 出水口(42)呈相通状。
6、根据权利要求1所述的洗涤废水冲厕供水装置，其特征在于在蓄水箱(1) 底部的碗状底箱(18)的排水口(19)与自动开关(4)的进水口(41)之间， 还设有一个综合处理功能缸(5)，综合处理功能缸(5)是由缸体(51)、缸盖 (52)、构成的，缸体(51)的缸底为球面状的圆柱体形，缸盖(52)上设有进 水口(521)及出水口(523)、消毒液瓶插口(524)，功能缸(5)的进水口(521) 与连接管(2)之间还设有一常开开关(522)，缸体(51)与缸盖(52)牢固密 封连接，消毒液瓶(53)的瓶口与消毒液瓶插口(524)紧密连接，功能缸(5) 的出水口(523)通过连接管(2)与下压活塞式自动开关(4)的进水口(41) 相连接。
说明书
洗涤废水冲厕供水装置
技术领域：本发明洗涤废水冲厕供水装置，属于民用环保节水装置的设备 制造技术领域。
背景技术：本人设计的《一种收集洗涤废水再利用的节水装置》(实用新 型专利号：ZL02295777.4)在实施过程中，收到了预期的节水效果，同时暴露 出以下问题：一是过滤器位于蓄水箱上部，清洗更换不方便，二是洗涤废水污 染了原来的冲厕水箱;三是对污水积垢的处理度不够，四是没有解决消毒防疫 问题。
发明内容：本发明在吸收本人的实用新型专利的收集上一层洗涤废水、顶 楼住户收集屋顶雨水、蓄水箱隐藏在卫生间上部闲置空间内、同层楼的蓄水箱 连通等技术特征的基础上，要解决的技术问题是提供一套能克服上述缺陷，能 满足正常生活需要，更容易广泛推广的洗涤废水冲厕供水装置。解决该技术问 题采用的技术方案是：洗涤废水冲厕供水装置，由洗涤废水蓄水箱(1)、连接 管(2)构成的，蓄水箱(1)上设有一主进水口(11)、溢出口(12)、连通口 (13)、底部开口(14)，连接管(2)通过连通口(13)与同层邻近卫生间的 洗涤废水蓄水箱(1)的连通口(13)相连接，底部开口(14)通过连接管(2) 与抽水马桶的进水口相连接，其特征在于在蓄水箱(1)的一侧上方还设有一 个次进水口(15)、在蓄水箱(1)的另一侧上方还设有一个定位溢出口(16)， 蓄水箱(1)的次进水口(15)通过连接管(2)与上层居户蓄水箱(1)的定位 溢出口(16)相连接;同时，蓄水箱(1)的定位溢出口(16)通过定位连通器(3) 及连接管(2)与下层居户的蓄水箱(1)的次进水口(15)相连接，蓄水箱(1) 的主体为类似长方体形，蓄水箱(1)的箱底为扇形抛物线曲面(17);底部开 口(14)连接一可装卸的碗状底箱(18)，碗状底箱(18)的排水口(19)通 过连接管(2)与开关(4)的进水口(41)相连接，开关(4)的出水口(42) 与抽水马桶的进水口相连接;蓄水箱(1)的连通口(13)及定位溢出口(16) 与连接管(2)之间还分别设有一个常开开关(21);定位连通器(3)为倒置 的U型管;碗状底箱(18)的中心剖面呈抛物线状;开关(4)为下压活塞式 自动开关，它是由封闭缸体(47)、踏板(46)、活塞体弹簧(45)、踏板弹簧 (44)、活塞体(43)、自动开关出水口(42)、进水口(41)构成的，出水口 (42)、进水口(41)开设在封闭缸体(47)的两侧，活塞体(43)的下部为 实心圆柱体(431)，活塞体(43)的上部径向为镂空通道(432)，活塞体弹簧 (45)位于活塞体(43)的底部与封闭缸体(47)的内底之间，踏板弹簧(44) 位于活塞体(43)的上部与踏板(46)的下部之间，通常状态时，活塞体(43) 的下部实心圆柱体(431)阻断开关(4)的进水口(41)及出水口(42);使 用时，下压踏板(46)，活塞体(43)的镂空通道(432)与进水口(41)及出 水口(42)呈相通状;在蓄水箱(1)底部的碗状底箱(18)的排水口(19) 与自动开关(4)的进水口(41)之间，还设有一个综合处理功能缸(5)，综 合处理功能缸(5)是由缸体(51)、缸盖(52)、构成的，缸体(51)的缸底 为球面状的圆柱体形，缸盖(52)上设有进水口(521)及出水口(523)、消 毒液瓶插口(524)，功能缸(5)的进水口(521)与连接管(2)之间还设有 一常开开关(522)，缸体(51)与缸盖(52)牢固密封连接，消毒液瓶(53) 的瓶口与消毒液瓶插口(524)紧密连接，功能缸(5)的出水口(523)通过 连接管(2)与下压活塞式自动开关(4)的进水口(41)相连接。本发明与现 有技术相比有如下有益效果：①蓄水箱清洗更方便;②洗涤废水不会污染原来 的冲厕水箱;③对污水积垢的处理较理想;④设有解决消毒防疫问题。
