申请日2003.03.26
公开(公告)日2005.07.20
IPC分类号C02F3/30; C02F3/12
摘要
本发明涉及一种用于水的生物处理的设备，包括：供给要处理的水的供给装置(1);从至少一个下游澄清池供给污泥的供给装置(40)，所述污泥供给净化生物物质;至少一个上游池(3);至少两个槽道形池(2a、2b、2c、2d)，该槽道形池提供有充气装置;以及装置(5)，用于使得包括处理后的水和净化生物物质的混合液体排向所述澄清池。本发明设备的特征在于：它有基本为圆形的形状，因此，所述上游池(3)位于中心位置，所述槽道形池(2a、2b、2c、2d)的形状弯曲，并位于环绕所述上游池的周围位置处。
権利要求書
1.一种用于水的生物处理的设备，包括：传送要处理的水的装置 (1);从至少一个下游澄清池传送污泥的装置(40)，所述污泥引入净 化生物物质;至少一个上游池(3);至少两个槽道形池(2a、2b、2c、 2d)，该槽道形池提供有充气装置;以及排出装置(5)，该排出装置通 向具有包括处理后的水和净化生物物质的混合液体的所述下游澄清 池;其特征在于：它有基本为圆形的形状，因此，所述上游池(3)布 置在中心位置，所述槽道形池(2a、2b、2c、2d)的形状弯曲，并位 于环绕所述中心上游池的周围位置处。
2.根据权利要求1所述的设备，其特征在于：它有两个槽道形池 和一个基本为圆形的中心上游池。
3.根据权利要求1所述的设备，其特征在于：它有两个槽道形池 和两个基本为半圆形的中心上游池。
4.根据权利要求1所述的设备，其特征在于：它有四个槽道形池 (2a、2b、2c、2d)和一个基本为圆形的中心上游池。
5.根据权利要求1所述的设备，其特征在于：它有四个槽道形池 和两个基本为半圆形的中心上游池。
6.根据权利要求2或3所述的设备，其特征在于：它包括使得所 述两个槽道形池并联工作的装置。
7.根据权利要求2或3所述的设备，其特征在于：它包括使得所 述两个槽道形池串联工作的装置。
8.根据权利要求4或5所述的设备，其特征在于：它包括使得所 述四个槽道形池并联工作的装置。
9.根据权利要求4或5所述的设备，其特征在于：它包括使得所 述四个槽道形池成对串联工作的装置。
10.根据权利要求1至9中任意一个所述的设备，其特征在于： 中心上游池或者各中心上游池包括确定两个区域的装置(6)。
11.根据权利要求10所述的设备，其特征在于：所述界定装置在 中心上游池中或在各中心上游池中确定了环绕圆弧的周围区域。
12.根据权利要求10所述的设备，其特征在于：所述界定装置(6) 在中心上游池或各中心上游池中确定了在设备中心处的中心圆形区域 (3a)。
13.根据权利要求1至12中任意一个所述的设备，其特征在于： 所述水传送装置(1)和所述回收污泥传送装置(40)布置在所述中心 上游池中。
14.根据权利要求1至13中任意一个所述的设备，其特征在于： 它有辅助水传送装置(1a)，用于只使一部分要处理的水直接进入所述 槽道形池内。
15.根据权利要求14所述的设备，其特征在于：通过所述辅助水 传送装置(1a)送入所述槽道形池中的所述一部分水优选是等于要处 理的全部水的容积的0至大约75%，而剩余的、为总容积100%至25% 的水通过所述水传送装置(1)来传送。
16.根据权利要求1至15中任意一个所述的设备，其特征在于： 它包括在槽道形池之间的水的穿越区域(20、21、5)。
17.根据权利要求16所述的设备，其特征在于：所述穿越区域(20、 21、5)可以有基本为三角形的截面，并且各区域位于两个槽道形池之 间。
18.根据权利要求1至17中任意一个所述的设备，其特征在于： 一个或几个薄层状沉淀区域可以包含在所述槽道中。
说明书
用于废水的生物处理的圆形设备
本发明涉及水的生物处理领域，用于水的净化。
更具体地说，本发明涉及通过活性污泥对水的生物处理。
工业和/或城市活性污泥废水处理方法通常包括不同的处理阶段， 这些处理阶段通常需要使用多个处理池。
一种特殊类型的、用于废水处理的池由槽道形池组成。
这种池在现有技术的文献“design of municipal wastewater treatment plants”WEF manual of practice No.8(WEF实用手册No.8) 第4版，11-28页至11-36页(卷2-1998)中具体介绍。
这种槽道形池具有细长形状，纵向中间壁以及一个或两个矫正隔 板界定了两个或三个槽道，且该槽道形池还提供有使得水沿回路流通 的装置，从而防止短路以及使要净化的水和池中存在的生物物质之间 进行最佳接触。
本发明特别涉及一种使用这种池的废水处理设备。
如上所述，很多废水设备需要使用多个池。
使用多个池可能是执行处理过程的多个处理步骤所需，或者可能 是要处理的水的量和/或流量所需。根据该情况，池可以串联或并联安 装。
一种构造这样具有多个池的设备的已知方法是各池独立地做土建 工程，并通过管道在这样构造的池之间建立水连接。
这种结构有几个缺点。
首先，单独安装池需要占据较大场地。在很多情况下，例如由于 地价原因，希望使设备尽可能最紧凑。
其次，使用可能很大的管来形成在池之间的水连接将大大增加设 备的构造和维护成本。实际上，这些水连接结构可能占设备总成本的 25%。
使用这种管还增加了组件发生故障的危险的概率。
根据现有技术，还已知怎样在单个基本为正方形或矩形的土建工 程中连接在同一个水处理设备中的多个池。
这种情况下，水通过堰或槽从一个池通向另一池，这样取消了上 述管，从而可以获得更紧凑的设备。
不过，对于装超过大约5米深的水的池，正方形或矩形土建工程 的构造成本很高，特别是当设备包括槽道形池时。
本发明的一个目的是提供一种新型设备，它没有上述现有技术的 缺点。
因此，本发明的一个目的是提供一种设备，该设备占地最小，同 时具有与现有技术已知的设备相同的处理能力。
本发明的另一目的是提供一种新型设备，其中，土建工程的构造 成本小于现有技术的成本。
后面将知道的这些不同目的及其它目的是通过本发明的水的生物 处理设备来实现，该设备包括：传送要处理的水的装置;从至少一个 下游澄清池传送污泥的装置，所述污泥引入净化生物物质;至少一个 上游池;至少两个槽道形池，该槽道形池提供有充气装置;以及排出 装置，该排出装置通向具有包括处理后的水和净化生物物质的混合液 体的所述下游澄清池;该设备的特征在于：它有基本为圆形的形状， 因此，所述上游池布置在中心位置，所述槽道形池的形状弯曲，并位 于环绕所述中心上游池的周围位置处。
因此，本发明的原理包括使用基本为圆形形状的土建工程，同时 有至少两个槽道形池和一个上游池，且所述上游池位于设备的中心。
应当知道，在本说明书中，根据本领域技术人员的标准实践，术 语“上游”和“下游”参考要处理的水遵循的通路来确定。根据该定 义，要处理的水在进入槽道形池之前首先进入上游池。
这种圆形形状使得包含不同池的土建工程的构造成本比现有技术 的具有相同容积的、用于池的土建工程的成本更低。
用于本发明提出的圆形形状的土建工程更容易制造。在建筑学中 已知，对于相同壁厚，成圆弧形的圆形结构具有比矩形或正方形结构 更好的抗力。
根据本发明的第一变化形式，这种设备有两个槽道形池和一个基 本为圆形的中心上游池。
这种圆形形状的中心上游池还优化了设备的构造成本，因为该中 心池的外壁可以与槽道的内壁相同。
根据本发明的第二变化形式，这种设备包括两个槽道形池和两个 基本为半圆形的中心上游池。
使用两个半圆形中心上游池的优点是能够如后面所述并联使用各 个上游池。
本发明明确表示并不局限于设备包括两个槽道形池的情况。因此， 可以有超过两个槽道形池，特别是三个槽道形池，或者根据一种优选 变化形式有四个槽道形池，所有槽道形池都弯曲，并处于圆中。

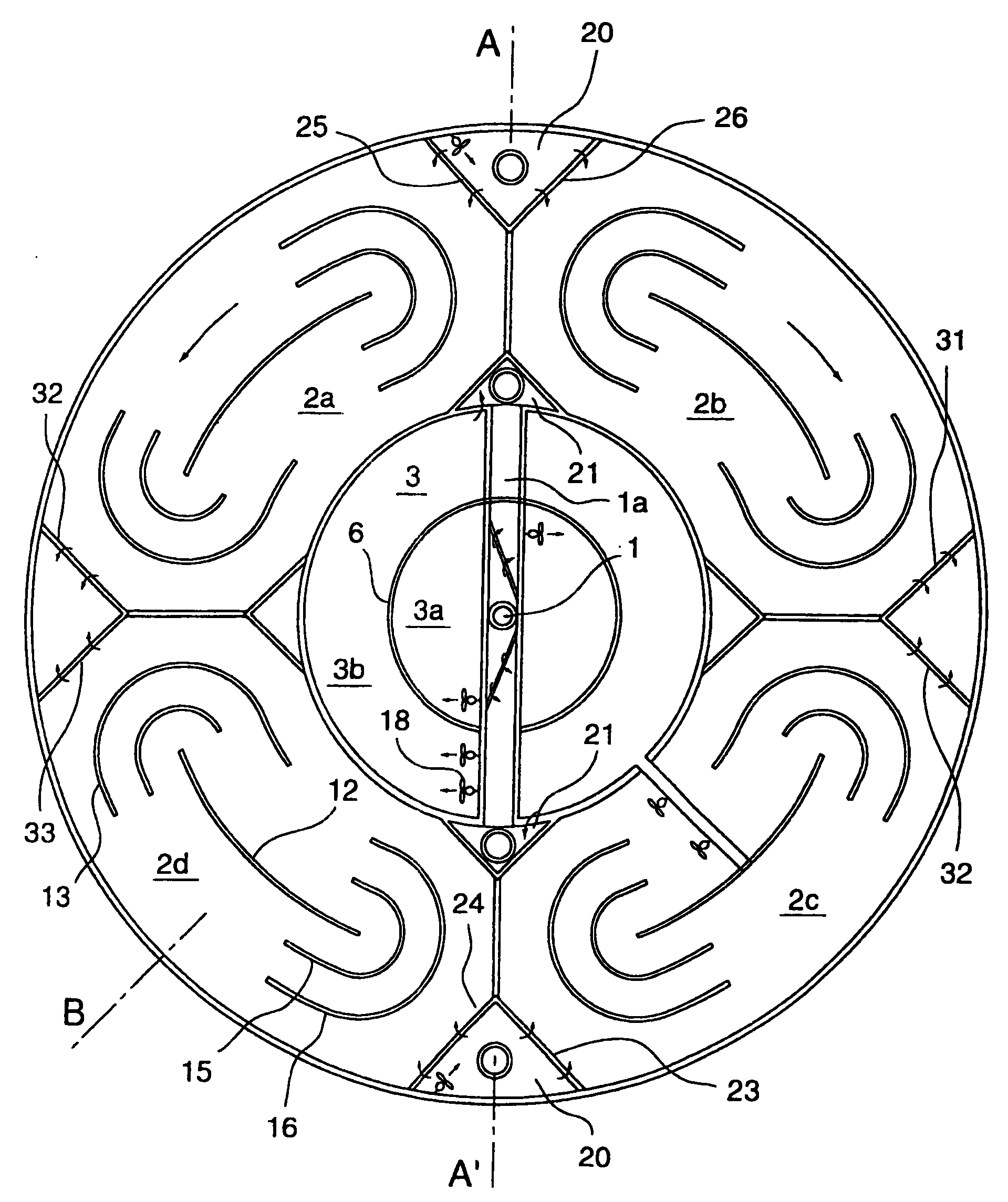

因此，根据本发明的第三变化形式，该设备有四个槽道形池和一 个基本为圆形的中心上游池。
根据本发明的第四变化形式，该设备有四个槽道形池和两个基本 为半圆形的中心上游池。
对于上述第一和第二变化形式，设备可以包括使得所述两个槽道 形池并联工作的装置，或者根据另一可能情况，包括使得所述两个槽 道形池串联工作的装置。当提供两个半圆形槽道形池时，它们可以并 联使用。
对于上述第三和第四变化形式，设备可以包括使得所述四个槽道 形池并联工作的装置，或者根据另一可能情况，包括使得所述四个槽 道形池成对串联工作的装置。
根据本发明的一个优选方面，中心上游池或者各中心上游池包括 确定两个区域的装置。
如后面的详细说明，这两个区域可以用于界定在设备中的水处理 阶段。
可以设想构造界定装置的不同方法，优选是布置在中心上游池中 或布置在各中心上游池中，以便确定所述区域。
根据一个变化形式，所述界定装置在中心上游池中或在各中心上 游池中确定了周围圆形区域。
根据另一变化形式，这些装置在中心上游池或各中心上游池中确 定了在设备中心处的中心圆形区域。
优选是，所述水传送装置和在下游澄清池中的所述回收污泥传送 装置布置在所述中心上游池中。
根据一个变化形式，在设备中提供有用于只使一部分要处理的水 直接进入所述槽道形池内的辅助水传送装置。这时，通过所述辅助水 传送装置送入所述槽道形池中的所述水的一部分优选是等于要处理的 全部水的容积的0至大约75%，而剩余的、为总容积的100%至25% 的水通过所述水传送装置来传送。
在某些情况下，这些辅助水传送装置可以根据给定的水处理方法 的要求来使用。
根据本发明的一种优选变化形式，设备可以包括在槽道形池之间 的水通过区域。这种区域可以有利地用于使水从一个池传送至另一池、 用于排出处理后的水或作为选择区域。
根据一种优选变化形式，这些区域可以有基本为三角形的截面， 各区域位于两个槽道形池之间。
还应当知道，一个或几个薄层状沉淀区域可以包含在所述槽道中， 以便增加在所述槽道中的混合液体的浓度，并因此优化这些槽道的尺 寸，或者减小了送去澄清的混合液体的浓度，并因此减小下游澄清池 的尺寸。
本发明的设备可以用于实施现有技术已知的不同的水的生物处理 方法，例如在专利DK131297中详细介绍的生物除氮或生物除氮磷 (BIODENITRO或BIODENIPHO)方法，或者在专利FR2725193 和FR2760232中所述的AZENIT方法和它的变化形式。
