申请日2003.03.17
公开(公告)日2003.09.03
IPC分类号C02F1/40; C02F1/44
摘要
一种用于油田污水或炼油厂污水处理的装配式聚结分离精滤污水处理组合装置，由卧式罐、进水口、出水口、人孔、排油口和冲砂管组成，其特征是卧式罐的左右头盖与罐体设为法兰连接，在左头盖的前部设有不锈钢交错圆盘式波纹板聚结器，在其前面相隔一段距离处再设一个同样的聚结器，在两聚结器之间装有改性塑料空心多面球，在两个聚结器的上面罐体上设有带出油口的人孔，下面罐体上设有排污或排球口，在第二个聚结器的前面罐体的中部设有若干块改性塑料斜板，在斜板的右端部设有半圆十字形支撑架，在斜板的上面和下面罐体上设有带排油口或排砂口的人孔，在斜板下面与罐体之间的两边对称设有高压水冲砂管，在半圆十字形支撑板与右法兰之间设有改性聚四氟乙烯精滤滤芯，在滤芯上面罐体上设有带排油口的人孔，在滤芯下面设有水室，水室的下面设有出水口。
権利要求書
1、一种用于油田污水或炼油厂污水处理的装配式聚结分离精滤污水处理组合装置，由 卧式罐、进水口、出水口、人孔、排油口和冲砂管组成，其特征是卧式罐的左右头 盖与罐体设为法兰连接，在左头盖的前部设有不锈钢交错圆盘式波纹板聚结器，在 其前面相隔一段距离处再设一个同样的聚结器，在两聚结器之间装有改性塑料空心 多面球，在两个聚结器的上面罐体上设有带出油口的人孔，下面罐体上设有排污或 排球口，在第二个聚结器的前面罐体的中部设有若干块改性塑料斜板，在斜板的右 端部设有半圆十字形支撑架，在斜板的上面和下面罐体上设有带排油口或排砂口的 人孔，在斜板下面与罐体之间的两边对称设有高压水冲砂管，在半圆十字形支架板 与右法兰之间设有改性聚四氟乙烯精滤滤芯，在滤芯上面罐体上设有带排油口的人 孔，在滤芯下面设有水室，水室的下面设有出水口。
2、根据权利要求1所述的装配式聚结分离精滤污水处理组合装置，其特征是进水口 设在左头盖的中心处，进头盖后的部分是弯向头盖球面的弯头。
3、根据权利要求1所述的装配式聚结分离精滤污水处理组合装置，其特征是不锈钢 交错圆板式波纹板左右镶有圆形十字支撑架和支撑环所镶嵌。
4、根据权利要求1所述的装配式聚结分离精滤污水处理组合装置，其特征是改性塑 料斜板组合成半圆形，左端挂在环形支撑板上，右端挂在半圆十字形支撑板上。
5、根据权利要求1所述的装配式聚结分离精滤污水处理组合装置，其特征是改性聚 四氟乙烯滤芯呈矩形，由若干根改性聚四氟乙烯滤管竖向插在上顶板和水室顶板所 设的圆孔内。
6、根据权利要求1所述的装配式聚结分离精滤污水处理组合装置，其特征是水室设 为半圆柱形，水室壁边沿与罐体焊接一起。
说明书
装配式聚结分离精滤污水处理组合装置
一、技术领域
本发明涉及一种用于油田污水或炼油厂污水处理的装配式聚结分离精滤污水处理 组合装置
二、背景技术
目前在油田污水处理工艺中，分一段处理，二段处理、三段处理。每一段处理需装 配相应的设备和流程，每段流程连接起来显得流程比较复杂。每段设备处理后污水在流 程流动中流态发生变化，会使一些污水恢复处理前的状态，再进入二段处理设备，由于 二段处理设备不具备一段设备的处理功能，对二段处理有干扰，二段设备处理后污水通 过管流进三段设备处理，这样一段和二段处理的污水达不到一段和二段处理预期指标， 矛盾集中在三段处理，尽管在每段处理设备做了大量的技术改进，污水处理质量有所提 高，但最终三段处理后出来的污水还达不到预期指标。再者三段污水和二段污水处理工 艺，投资大、占用土地面积大、不利于油田建设，职工管理起来比较复杂，劳动强度大， 整个流程平稳控制也不容易。
三、发明内容
本发明针对上述三段或二段污水处理工艺所存在的缺陷，设计了一种装配式聚结分 离精滤污水处理组合装置。

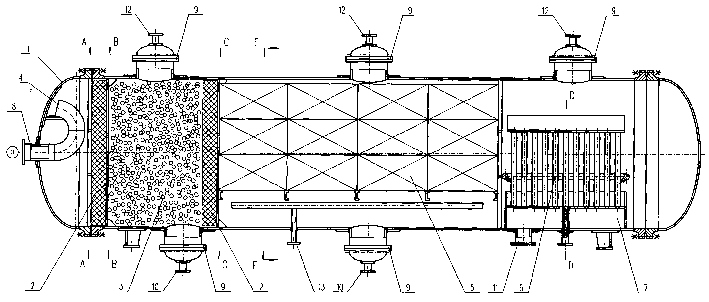

本发明由卧式罐、进水口、出水口、人孔、排油口、冲砂管组成。其特征是卧式罐 的左右头盖与罐体设为法兰装配式。在右头盖的前部设有不锈钢交错圆盘式波纹板聚结 器。在其前面的相隔一段距离处再设一个同样的聚结器，在两聚结器之间装有改性塑料 空心多面球，在两个聚结器之间罐体上面设有带排油口的人孔，罐体下面设有排污或排 球口。在第二个聚结器前面罐体的中部设有若干块改性塑料斜板，在改性塑料斜板的右 端部设有半圆十字形支撑架。在改性塑料斜板的上面和下面罐体上设有带排油口和排砂 口的人孔。在改性塑料斜板下面与罐体之间的两边对称设有高压水冲砂管。在支撑板与 右法兰之间设有改性聚四氟乙烯精滤滤芯。在滤芯上面罐体上设有带排油口的人孔，在 精滤芯下面设有水室。水室的底部设有出水口，进水口设在左头盖的中心处，进头盖后 的部分是弯向头盖球面的弯头，不锈钢交错圆盘式波纹板被左右镶有圆十字形支撑架和 支撑所镶嵌;
改性塑料斜板组合成半圆形，左端挂在环行支撑架上，右端挂在半圆十字形支撑架 上。
改性聚四氟乙烯滤芯呈矩形，由若干根改性聚四氟乙烯滤管竖向插在上顶板和水室 顶板所设的圆孔内。
水室设为半圆柱形，水室壁边沿与罐体焊接一起，整个污水处理装置为装配组合式， 可按程序装卸或更换部件。
本发明与现有污水处理工艺相比具有以下优点：
1、本发明将三段污水处理工艺通过一个卧式罐有机地结合一起，消除了因流程复杂、 流态变化致使污水处理程度不高的因素。
2、本发明采用了先进的不锈钢交错波纹板聚结技术，空心多面球旋转碰撞分离技术， 根据浅池原理所设计的斜板聚结分离技术、聚四氟乙烯滤芯精滤技术。
3、设计合理、结构紧凑、装罐方便、更换部件、清洗装置方便。
4、本发明的一台处理装置可代替一座污水处理站，大大减少占地面积和投资，方便管 理，能实现平稳控制。可使处理后的污水含油在5mg/l以下，悬浮物粒径在3微米 以下，达到污水回注和外排的标准。
