申请日2001.12.27
公开(公告)日2002.09.11
IPC分类号F22B37/54; F22D11/06
摘要
本实用新型锅炉排污废热废水回收器属于锅炉排污废热废水回收装置。它是由废热水蓄热器和翅片管列管换热器下端连接排污热水泵和软化水进口与排污水出口,蓄热器和换热器上端连接离心式汽水分离器和液位发讯器与排污扩容器,分离器与排污扩容器两侧分别设置锅炉定期排污水入口与锅炉连续排污水入口,分离器与排污扩容器由汽平衡管与联通管联通,分离器与排污扩容器上端设置废汽冷凝器和尾汽管与尾汽室,液位自控电控器分别连接排污热水泵与液位发讯器,尾汽吸收器和喷流管扩散式充热器与换热器上连接溢流管和软化水进口与软化水出口,由截止阀和止回阀控制软化水进口与软化水出口,止回阀和热水泵控制排污水出口,广泛用于锅炉排污废热废水进行回收再利用。
権利要求書

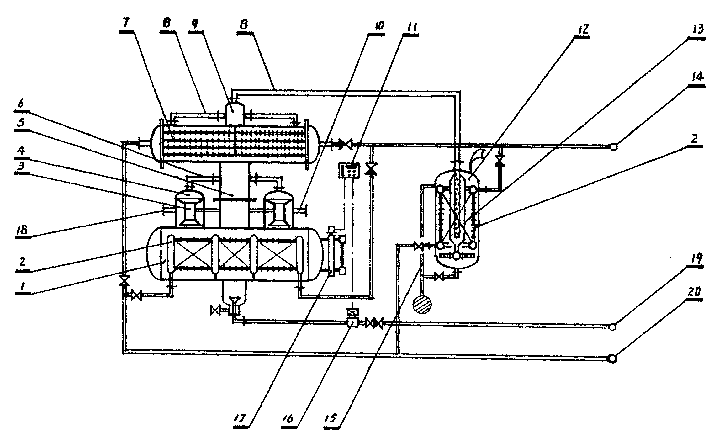

1、一种锅炉排污废热废水回收器，它是由废热水蓄热器(1)和翅片管 列管换热器(2)与排污扩容器(4)，其特征是废热水蓄热器(1)和翅片 管列管换热器(2)下端连接排污热水泵(16)和软化水进口(20)与排 污水出口(19)，废热水蓄热器(1)和翅片管列管换热器(2)上端连接 离心式汽水分离器(3)和液位发讯器(17)与排污扩容器(4)，两只离 心式汽水分离器(3)与排污扩容器(4)两侧分别设置锅炉定期排污水入口 (18)与锅炉连续排污水入口(10)，离心式汽水分离器(3)与排污扩 容器(4)由汽平衡管(6)与联通管(5)联通，离心式汽水分离器(3) 与排污扩容器(4)上端设置废汽冷凝器(7)和尾汽管(8)与尾汽室(9)， 废热水蓄热器(1)和废汽冷凝器(7)由联通管(5)联通，液位自控电控 器(11)分别连接排污热水泵(16)与液位发讯器(17)，尾汽吸收器 (12)和喷流管扩散式充热器(13)与翅片管列管换热器(2)上连接溢 流管(15)和软化水进口(20)与软化水出口(14)，软化水出口 (14)和排污水出口(19)与软化水进口(20)上分别连接截止阀和止 回阀，由截止阀和止回阀控制软化水进口(20)与软化水出口(14)，止 回阀和排污热水泵(16)控制排污水出口(19)。
说明书
锅炉排污废热废水回收器
本实用新型锅炉排污废热废水回收器属于锅炉排污废热废水回收装置。
现有技术中锅炉排污废热废水没有回收装置，大量的废热废水排除到大气 环境中去，造成环境污染，能源浪费，成本高，不能充分利用废热废水的资源。
本实用新型锅炉排污废热废水回收器的目的，是提供一种锅炉排污废热废 水回收器，它是采用锅炉排污废热废水进行回收再利用，节约能源和水资源的 目的。
本实用新型锅炉排污废热废水回收器采取以下技术方案来实现的，它是由 废热水蓄热器和翅片管列管换热器与排污扩容器，废热水蓄热器和翅片管列管 换热器下端连接排污热水泵和软化水进口与排污水出口，废热水蓄热器和翅片 管列管换热器上端连接离心式汽水分离器和液位发讯器与排污扩容器，两只离 心式汽水分离器与排污扩容器两侧分别设置锅炉定期排污水入口与锅炉连续排 污水入口，离心式汽水分离器与排污扩容器由汽平衡管与联通管联通，离心式 汽水分离器与排污扩容器上端设置废汽冷凝器和尾汽管与尾汽室，废热水蓄热 器和废汽冷凝器由联通管联通，液位自控电控器分别连接排污热水泵与液位发 讯器，尾汽吸收器和喷流管扩散式充热器与翅片管列管换热器上连接溢流管和 软化水进口与软化水出口，软化水出口和排污水出口与软化水进口上分别连接 截止阀和止回阀，由截止阀和止回阀控制软化水进口与软化水出口，止回阀和 排污热水泵控制排污水出口。
本实用新型锅炉排污废热废水回收器的效果是结构简单，操作方便，锅炉 排污废热废水进行回收再利用，达到节约能源和水资源，成本低，不污染大气 环境卫生，广泛用于锅炉排污废热废水进行回收再利用。
