申请日2001.12.06
公开(公告)日2002.10.16
IPC分类号C02F9/14; C02F9/02
摘要
本实用新型涉属于污水处理装置,涉及一种生活污水生化处理设备。包括一个整体式的壳体,壳体前后分别安装有总进水口和总出水口,壳体内的空腔被隔板分隔为七个仓室,它们依次为沉淀室、一级生物处理室、过滤厌氧室、二级生物处理室、过滤自动供氧室、三级生物处理室和接触生物处理室,各仓室依次连通,构成多级净化装置,从总进水口至各仓室间连通管的出口及总出水口,其水平高度依次降低。结构紧凑、占地小、封闭性好、维护施工方便、二次污染小、净化效果好。
権利要求書

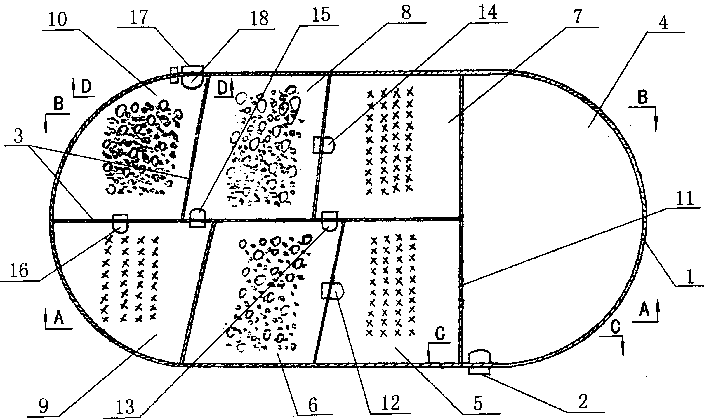

1、一种生活污水生化处理设备，其特征是：它包括一个整体式的壳体(1)， 壳体前后分别安装有总进水口(2)和总出水口(17)，壳体内的空腔被隔板(3)分隔 为七个仓室，它们依次为沉淀室(4)、一级生物处理室(5)、过滤厌氧室(6)、二级 生物处理室(7)、过滤自动供氧室(8)、三级生物处理室(9)和接触生物处理室(10)， 各仓室依次连通，构成多级净化装置，从总进水口(2)至各仓室间连通管的出口及 总出水口(17)，其水平高度依次降低。
2、根据权利要求1所述的生活污水生化处理设备，其特征是：在沉淀室(4) 与一级生物处理室(5)之间的隔板下部开有布水孔(11)，在一级生物处理室(5)内 填充有立体弹性填料，一级生物处理室(5)与过滤厌氧室(6)之间连通管(12)的进 口伸入填料内;在过滤厌氧室(6)的上部填充有硬性填料，其下部悬浮有生物填料， 而过滤厌氧室(6)与二级生物处理室(7)之间连通管(13)的进口伸入悬浮的生物填 料内;在二级生物处理室(7)内填充有半软性填料，二级生物处理室(7)与过滤自 动供氧室(8)之间连通管(14)的进口伸入填料内;在过滤自动供氧室(8)内安置有 上、下两层硬性填料，过滤自动供氧室(8)与三级生物处理室(9)之间连通管(15) 的进口伸入下层的硬性填料下方;在三级生物处理室(9)内填充有组合填料，三级 生物处理室(9)与接触生物处理室(10)之间连通管(16)的进口伸入填料内;在接触 生物处理室(10)内有上、下两层填料，上层为悬浮生物填料，下层为硬性填料， 而与总出水口(17)连接的出水管(18)，其进口位于下层硬填料的上方。
说明书
生活污水生化处理设备
技术领域
本实用新型涉属于污水处理装置，涉及一种生活污水生化处理设备。
背景技术
目前，对于生活污水主要采用砖砌式结构的化粪池进行处理，其结构庞大， 施工周期长，封闭性差，易渗漏，污染环境，净化效果差，需要专门的排污管网 配套设施。
发明内容
本实用新型所要解决的技术问题是，提供一种结构紧凑、占地小、封闭性好、 维护施工方便、二次污染小、净化效果好的生活污水生化处理设备。
本实用新型的生活污水生化处理设备包括一个整体式的壳体，壳体前后分别 安装有总进水口和总出水口，壳体内的空腔被隔板分隔为七个仓室，它们依次为 沉淀室、一级生物处理室、过滤厌氧室、二级生物处理室、过滤自动供氧室、三 级生物处理室和接触生物处理室，各仓室依次连通，构成多级净化装置，从总进 水口至各仓室间连通管的出口及总出水口，其水平高度依次降低，产生落差使污 水流动。在沉淀室与一级生物处理室之间的隔板下部开有布水孔，在一级生物处 理室内填充有立体弹性填料，一级生物处理室与过滤厌氧室之间连通管的进口伸 入填料内;在过滤厌氧室的上部填充有硬性填料，其下部悬浮有生物填料，而过 滤厌氧室与二级生物处理室之间连通管的进口伸入悬浮的生物填料内;在二级生 物处理室内填充有半软性填料，二级生物处理室与过滤自动供氧室之间连通管的 进口伸入填料内;在过滤自动供氧室内安置有上、下两层硬性填料，过滤自动供 氧室与三级生物处理室之间连通管的进口伸入下层的硬性填料下方;在三级生物 处理室内填充有组合填料，三级生物处理室与接触生物处理室之间连通管的进口 伸入填料内;在接触生物处理室内有上、下两层填料，上层为悬浮生物填料，下 层为硬性填料，而与总出水口连接的出水管，其进口位于下层硬填料的上方。
本实用新型结构紧凑合理，占地面积小，安装维护方便。整体结构的壳体可 采用玻璃钢等高分子材料成型，不仅制造方便，并且耐腐蚀，封闭性好，不易渗 漏，不污染环境。多级的净化装置净化效果好，净化后的水可以循环利用，而无 需配置排污管网。
