申请日2001.11.21
公开(公告)日2003.04.30
IPC分类号E03C1/14; E03D1/012
摘要
本实用新型属于生活辅助设施技术领域，是一种将洗漱废水、洗菜或洗衣废水再次利用的储水节水连通装置。主要特征是：在卫生间的洗漱池或厨房的洗菜或洗衣池的排水口下部设置有废水储水箱，箱体以置放或卡装的方式安装在固定架上，箱体底部设有排水口，通过连通器与座便器的冲洗水箱连通，冲洗水箱内设有可自动控制排溢的排水机构。与现有技术相比，该装置具有安装简便、节水明显的优点，而且位置设定合适，不影响原建筑空间的大小及美观。
権利要求書

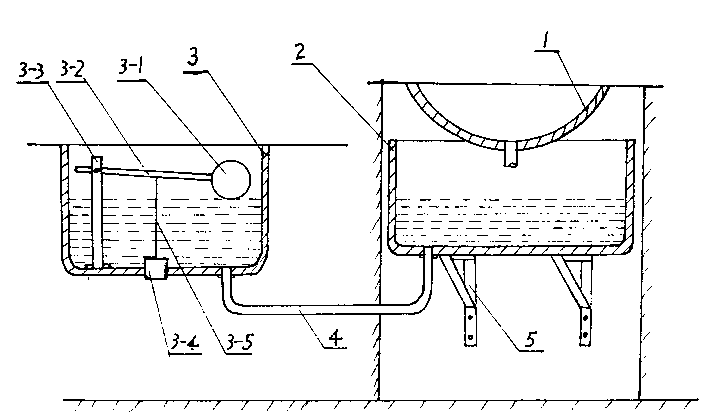

1、一种废水利用储水节水连通装置，其特征在于：在卫生 间的洗漱池或厨房的洗菜或洗衣池的排水口下部设置有废水储水 箱[2]，箱体以置放或卡装的方式置于事先设定的固定架[5]上， 箱体底部设有排水口，通过连通器[4]与座便器的冲洗水箱[3]连 通，冲洗水箱[3]内设有可自动控制排溢的排水机构。
2、如权利要求1所述的废水利用储水节水连通装置，其特 征在于：连通器[4]是由连接管、管接头、密封垫构成。
3、如权利要求1所述的废水利用储水节水连通装置，其 特征在于：排水机构是由浮球[3-1]、横杆[3-2]、立柱[3-3]、 橡皮塞[3-4]和拉线[3-5]组成，其中，带有浮球[3-1]的横杆[3- 2]绞接在立柱[3-3]上，拉线[3-5]的一端连接在横杆[3-2]上， 另一端连接橡皮塞[3-4]。
4、如权利要求1所述的废水利用储水节水连通装置，其特征 在于：排水口处设有过滤塞。
说明书
废水利用储水节水连通装置
本实用新型属于生活辅助设施技术领域，是一种将洗漱废 水、洗菜或洗衣废水再次利用的储水节水连通装置。
在公知的技术中，家庭中卫生间洗漱池或厨房的洗菜或洗衣 池用过的废水经各池下部的排水口流经废水排水管被排进下水 道，因此，废水无法再次利用，从节水角度上讲，造成水资源的 极大浪费。
本实用新型的目的是提供一种收集方便、使用方便、自动排 溢的废水利用储水节水连通装置。
实现本实用新型的目的所采取的技术方案是在原有的洗漱 池、洗菜或洗衣池的基础上加以改进，主要特征是：在卫生间的 洗漱池、厨房的洗菜或洗衣池的排水口下部设置有废水储水箱， 箱体以置放或卡装的方式置于事先设定的固定架上，在储水箱的 底部设有排水口，通过连通器与座便器的冲洗水箱连通，冲洗水 箱内设有可自动控制排溢的排水机构，由此构成一种废水利用储 水节水连通装置。
按照上述方案制成的废水利用储水节水连通装置，位置设定 合适，不影响原建筑空间的大小及美观。与现有技术相比，具有 安装简便、节水明显的优点。由于在厨房的洗菜池或洗衣池的下 部也设置有储水箱及连通器，更便于储存和收集更多的水，进而 达到废水的再次利用和节约用水的目的。
