申请日2001.11.30
公开(公告)日2003.04.16
IPC分类号C02F1/52
摘要

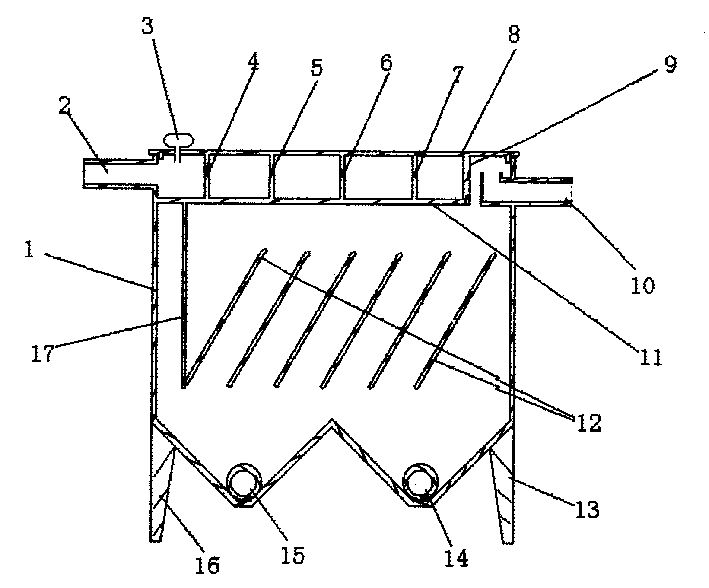

本实用新型公开了一种由矩形、锥底的箱体1，箱体上部设置的上盖8，箱体上部一侧设置的进水管2，箱体顶部一侧设置的加药装置3，箱体内上部位置设置的水平隔板11，水平隔板上面垂直设置的横向隔板9，水平隔板上面垂直设置的纵向隔板18、24，隔板之间垂直设置的弧形隔板4、5、6、7，纵向隔板两侧设置的导流板，箱体内一侧垂直设置的隔板17，箱体内平行设置的斜板12，箱体锥体部位设置的排污管14、15，排污管设置排污阀22、23，箱体上部一侧设置的弯口向上的溢流弯管10，组成的污水混凝沉淀装置，是一种集混和、反应、沉淀为一体的占用空间小，投资少，工作效率高的污水混凝沉淀装置。
権利要求書
1.一种污水混凝沉淀装置，由矩形、锥底的箱体(1)，箱体 上部设置的上盖(8)，箱体上部一侧设置的进水管(2)，箱体上盖 一侧设置的加药装置(3)，箱体内上部位置设置的水平隔板(11)， 水平隔板上部一侧垂直设置的横向隔板(9)，水平隔板上部中间部 位垂直设置的纵向隔板(18、24)，折流板(19、20、26、27)，隔 板(18、24)之间垂直设置的弧形隔板(4、5、6、7)，箱体内一 侧连接水平隔板下部，垂直设置的隔板(17)，箱体内平行设置的 斜板(12)，箱体锥体部位设置的排污管(14、15)，排污管设置排 污阀(21、22)，箱体上部一侧设置的弯口向上的溢流弯管(10)， 箱体底部设置的支架(13、16)组成，其特征在于：污水混凝沉淀 装置是呈矩形、锥底的箱体(1);箱体上部设置上盖(8)，箱体上 部一侧设置进水管(2)，箱体上盖一侧设置加药装置(3);箱体内 上部位置设置连接三面箱壁的水平隔板(11)，水平隔板上部至箱 盖，沿溢流方向一侧垂直设置连接两壁的横向隔板(9)，将箱体分 割成上部的混合、反应部分和下部的沉淀部分。
2.根据权利要求1所述的污水混凝沉淀装置，其特征在于： 水平隔板(9)中部，从隔板至箱盖，从进水方向箱壁至横向隔板， 设置垂直、纵向、平行的隔板(18、24)，隔板距连接两壁的横向 隔板(9)，留有一定的间距，纵向隔板(18、24)之间，设置从水 平隔板(11)至箱盖，中间留有间距的弧形隔板(4、6)，和两边 留有间距的弧形隔板(5、7)。
3.根据权利要求1所述的污水混凝沉淀装置，其特征在于： 纵向隔板(18、24)两侧平行设置，水平隔板至箱盖，平行的、间 距逐步加大的多个垂直折流板(19、20、26、27)，折流板与箱壁 和横向隔板(9)之间留有单向对称的间距。
4.根据权利要求1所述的污水混凝沉淀装置，其特征在于： 水平隔板(9)在折流板末端，设置与折流板(20、27)至箱壁距 离相等的矩形导流口(23、25)。
5.根据权利要求1所述的污水混凝沉淀装置，其特征在于： 水平隔板(9)下部，相对进水管方向设置连接箱体两壁，延伸至 箱体下部的垂直隔板(17)。
6.根据权利要求1所述的污水混凝沉淀装置，其特征在于： 箱体内中部由上至下设置多块连接两壁的平行斜板(12)。
7.根据权利要求1所述的污水混凝沉淀装置，其特征在于： 箱体锥底部位设置排污管(14、15)，排污管设置排污阀(21、22)。
8.根据权利要求1所述的污水混凝沉淀装置，其特征在于： 箱体上部一侧设置弯口向上的溢流弯管(10)。
说明书
污水混凝沉淀装置
本实用新型涉及一种污水处理装置，尤其是一种集混和、反 应、沉淀为一体的污水混凝沉淀装置。
目前，在污水前期处理的过程中，往往采用单独的混和、反 应、沉淀的处理装置，其缺点是占用空间大，投资大，工作效率低。
本实用新型的目的，是提供一种集混和、反应、沉淀为一体 的占用空间小，投资少，工作效率高的污水混凝沉淀装置。
为实现上述目的，本实用新型污水混凝沉淀装置由矩形、锥 底的箱体，箱体上部设置的上盖，箱体上部一侧设置的进水管，箱 体上盖一侧设置的加药装置，箱体内上部位置设置的水平隔板，水 平隔板上部垂直设置的横向隔板，水平隔板上部垂直设置的纵向隔 板，隔板之间垂直设置的弧形隔板，纵向隔板两侧设置的折流板， 水平隔板以下箱壁一侧垂直设置的隔板，箱体内平行设置的斜板， 箱体锥体部位设置的排污管，排污管设置排污阀，箱体上部一侧设 置的弯口向上的溢流弯管，箱体底部设置的支架组成，污水混凝沉 淀装置是呈矩形、锥底的箱体;箱体上部设置上盖，箱体上部一侧 设置进水管，箱体上盖一侧设置加药装置;箱体内上部连接三面箱 壁位置设置水平隔板，水平隔板上部至箱盖，沿溢流方向一侧垂直 设置连接两壁的横向隔板，将箱体分割成上部的混合、反应部分和 下部的沉淀部分。
此污水混凝沉淀装置水平隔板上面中部，从隔板上部至箱盖， 从进水管方向箱壁至横向隔板，垂直设置平行的纵向隔板，隔板距 连接两壁的横向隔板，留有一定的间距，纵向隔板之间设置多个从 水平隔板上部至箱盖，中间留有间距的弧形隔板和两边留有间距的 弧形隔板。
此污水混凝沉淀装置纵向隔板两侧，水平隔板上部至箱盖， 设置平行的、间距逐步加大的多个垂直折流板，折流板与箱壁和横 向隔板之间留有单向对称的间距，水平隔板在折流板末端设置与折 流板至箱壁距离相等的矩形导流口。
此污水混凝沉淀装置水平隔板下部，相对进水管方向设置连 接箱体两壁，延伸至箱体下部的垂直隔板。
此污水混凝沉淀装置箱体内中部由上至下设置多块连接两壁 的平行的斜板。
此污水混凝沉淀装置箱体锥底部位设置排污管，排污管设置 排污阀。
此污水混凝沉淀装置箱体上部一侧设置弯口向上的溢流弯 管。
采有以上的结构和技术措施，污水从进水管进入混合沉淀装 置，加药装置根据水的流量供应药液，带有药液的污水流经纵向、 平行、垂直的隔板之间设置的多个中间留有间距的弧形隔板和两边 留有间距的弧形隔板，产生涡流，进行混合，混合后的污水经纵向 隔板与横向隔板之间设置的间距，流入纵向、平行隔板两边设置的， 平行的、间距逐步加大的多个垂直折流板之间，进行接触反应，经 过接触反应的污水经水平隔板在折流板末端设置的，与折流板至箱 壁距离相等的矩形导流口，向下经水平隔板下部，连接箱体两壁， 延伸至箱体下部的垂直隔板与箱壁之间流入箱体下部，在箱体中部 设置的由上至下、连接箱体两壁的多个平行斜板的作用下，污水中 的悬浮物快速凝结，向下运动，沉积在锥底部位，打开箱体锥底底 部设置的排污管阀门，污泥从排污管排出，清水从箱体上部一侧设 置的弯口向上的溢流弯管排出。
