申请日2001.12.01
公开(公告)日2002.09.04
IPC分类号C02F1/52; C02F1/28
摘要
一种整体箱式废水处理设备,涉及环保技术领域,包括有箱体(1),箱体(1)内有水箱隔板(6)将水箱隔成若干处理单元,处理单元内有水流隔板(7),水流隔板(7)将处理单元隔成两部分,两部分底部相通。整体式废水处理设备是将过滤、曝气、絮凝、沉淀、吸附等传统的废水处理方法巧妙地结合在一个水箱之内,流程连贯、紧凑,设备整体性好,外观简捷。
権利要求書
1、一种整体箱式废水处理设备，包括有箱体(1)、曝气头(2)、原水 泵(3)、过滤材料(4)、曝气风机(5)、水箱隔板(6)、水流隔板(7)、 反冲水泵(8)、搅拌风机(9)、排污阀(10)、吸附材料(11)、清水排出 阀(12)、定量泵(13)、药液储箱(14)、加药管(15)、气管(16)、反冲 水管(17)、喷淋水管(18)、填料(19)、控制箱(20)，箱体(1)内有水箱 隔板(6)将水箱隔成若干处理单元，处理单元内有水流隔板(7)，水 流隔板(7)将处理单元隔成两部分，两部分底部相通;在第一处理单 元内的上部和底部分别设置有喷淋水管(18)和曝气头(2)，喷淋水管 18进水口接原水泵(3)，曝气头(2)进风口接曝气风机(5)，第一处理 单元的水流隔板(7)和水箱隔板(6)之间设置有过滤材料(4)，过滤材 料(4)上部设置有反冲水管(17)，反冲水管(17)进水口接反冲水泵 (8);在第二处理单元由水流隔板(7)隔开的第一室内设置有加药管 (15)和气管(16)，加药管(15)通过定量泵(13)与药液储箱(14)相接，气 管(16)与搅拌风机(9)接通，第二室内的底板有筛状滤孔;第二处理 单元以下是若干个结构相同的单元;在最后处理单元的第二室内设 置有吸附材料(11);最后一个处理单元底部设置有清水排出阀 (12)，前面各处理单元底部设置有排污阀(10)。
2、根据权利要求1所述的整体箱式废水处理设备，其特征在于：中 间若干相同处理单元第二室内底板上设置有填料(19)。
说明书
整体箱式废水处理设备
一、技术领域
本实用新型涉及环保技术领域，特别是一种污水处理设备
二、技术背景
传统的工业废水处理设备中，罐、池，反应槽、床等大小容器 众多，连接管路繁复，占地面积较大，通用性不强并且多需要专业 人员管理。对于现今发展迅速的小企业来说，这类废水处理设备已 不适用。小企业大多厂区小，没有废水处理方面的专业人员。所以 急需一种占地很小，操作简便的小型工业废水处理设备。
三、发明内容
本实用新型的目的就是提供一种以小流量，难处理的工业废水 为主要处理对象的新型废水处理设备。

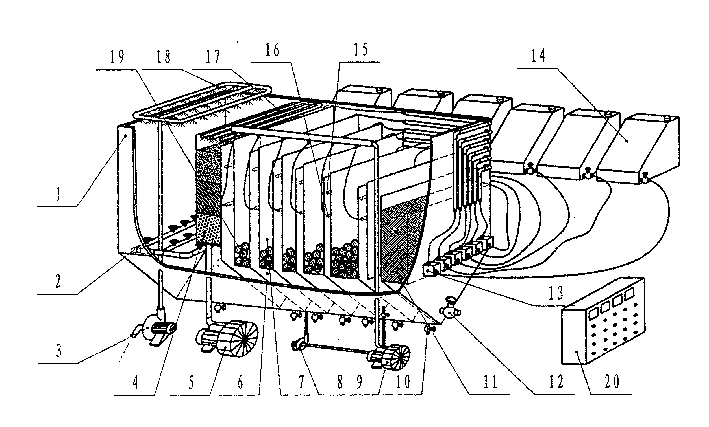

本实用新型采取以下技术方案：包括有箱体1、曝气头2、原水 泵3、过滤材料4、曝气风机5、水箱隔板6、水流隔板7、反冲水泵 8、搅拌风机9、排污阀10、吸附材料11、清水排出阀12、定量泵 13、药液储箱14、加药管15、气管16、反冲水管17、喷淋水管18、 填料19、控制箱20，箱体1内有水箱隔板6将水箱隔成若干处理单 元，处理单元内有水流隔板7，水流隔板7将处理单元隔成两部分， 两部分底部相通;在第一处理单元内的上部和底部分别设置有喷淋 水管18和曝气头2，喷淋水管18进水口接原水泵3，曝气头2进风口 接曝气风机5，第一处理单元的水流隔板7和水箱隔板6之间设置有 过滤材料4，过滤材料4上部设置有反冲水管17，反冲水管17进水口 接反冲水泵8;在第二处理单元由水流隔板7隔开的第一室内设置有 加药管15和气管16，加药管15通过定量泵13与药液储箱14相接，气 管16与搅拌风机9接通，第二室内的底板有筛状滤孔;第二处理单 元以下是若干个结构相同的单元;在最后处理单元的第二室内设置 有吸附材料11;最后一个处理单元底部设置有清水排出阀12，前面 各处理单元底部设置有排污阀10。
另外中间若干相同处理单元第二室内底板上设置有填料19。
整体式废水处理设备是将过滤、曝气、絮凝、沉淀、吸附等传 统的废水处理方法巧妙地结合在一个水箱之内，流程连贯、紧凑， 设备整体性好，外观简捷。
