申请日2018.01.31
公开(公告)日2018.06.12
IPC分类号C02F9/10
摘要
本发明公开了一种船载南极磷虾粉加工设备用废水处理系统，包括离心机和冷凝器，离心机的出液口连接有储罐I，储罐I通过膜过滤装置连接有储罐II，储罐II通过离心泵II连接有废热蒸发器I，废热蒸发器I通过离心泵III连接有废热蒸发器II，废热蒸发器II通过离心泵IV连接有管式蒸发器，管式蒸发器通过旋转泵连接有缓冲罐，废热蒸发器I和废热蒸发器II的进气口通过蒸汽洗涤器I连接有干燥机组。该系统通过将生产废水先经过膜过滤，再经废热蒸发器蒸发，最后用管式蒸发器蒸发到所需浓度的方式，得到高品质的蛋白浓缩液，充分利用了船载加工设备生产过程中产生的废气和废水，节约了能源消耗。
权利要求书
1.一种船载南极磷虾粉加工设备用废水处理系统，其特征在于：包括离心机和冷凝器，所述离心机的出液口连接有储罐I，所述储罐I通过膜过滤装置连接有储罐II，所述膜过滤装置与储罐I之间设有离心泵I，所述储罐II通过离心泵II连接有废热蒸发器I，所述废热蒸发器I通过离心泵III连接有废热蒸发器II，所述废热蒸发器II通过离心泵IV连接有管式蒸发器，所述管式蒸发器通过旋转泵连接有缓冲罐，所述缓冲罐的出液口连接有离心泵V，所述废热蒸发器I和废热蒸发器II的进气口通过蒸汽洗涤器I连接有干燥机组，所述废热蒸发器I的出气口设有蒸汽洗涤器II，所述废热蒸发器II的出气口设有蒸汽洗涤器III，所述蒸汽洗涤器II和蒸汽洗涤器III接入冷凝器，所述冷凝器的出液口连接有冷凝水泵，该冷凝器通过海水泵实现冷凝循环，所述管式蒸发器的出气口通过蒸汽洗涤器IV与蒸汽洗涤器I的出气口连接。
2.根据权利要求1所述的船载南极磷虾粉加工设备用废水处理系统，其特征在于：所述膜过滤装置包括并联的多个膜过滤器，所述膜过滤器的进液口通过进料阀与离心泵I连接，所述膜过滤器的出液口通过出料阀与储罐II连接。
3.根据权利要求2所述的船载南极磷虾粉加工设备用废水处理系统，其特征在于：所述膜过滤器上还设有反冲洗装置，所述反冲洗装置包括与膜过滤器连接的进水管，所述进水管上设有支管，所述支管上设有排污阀。
4.根据权利要求2所述的船载南极磷虾粉加工设备用废水处理系统，其特征在于：所述膜过滤器为超滤膜过滤器。
5.根据权利要求1所述的船载南极磷虾粉加工设备用废水处理系统，其特征在于：该废水处理系统还包括负压装置，所述负压装置包括三通阀和真空泵，所述三通阀的一个进口与冷凝器的出液口连接，另一个进口连接有压缩空气源，所述三通阀的出口与真空泵连接。
说明书
一种船载南极磷虾粉加工设备用废水处理系统
技术领域
本发明属于南极磷虾粉加工生产技术领域，具体涉及一种船载南极磷虾粉加工设备用废水处理系统。
背景技术
世界上主要的大型拖网加工渔船捕捞南极磷虾后，利用船载的加工设备生产南极磷虾粉，生产过程中通常会有蒸煮阶段，由于南极磷虾体内含有大量的低温活性蛋白酶，在蒸煮温度没有达到灭酶所需温度之前，大量的蛋白质会被分解在水中，随生产过程中产生的废水直接排放至舷外。
通过物料和最终产量的对比分析，溶解于废水并排放出的蛋白质含量占整个磷虾中蛋白质总含量的20%左右，如回收得到此部分蛋白质，则有利于实现资源的充分利用，并得到高附加值的浓缩蛋白液产品。
目前，大多数陆地工厂采用蒸发浓缩设备对南极磷虾粉生产过程中产生的废水进行回收处理，但是没有考虑到船舶的特殊情况，设备体积较大，无法在船舶有限的空间内布置并使用，同时，由于陆地上的能源价格便宜，设备在布置时很少考虑对废热的利用情况，废热利用率较低。
发明内容
本发明所要解决的技术问题是提供一种船载南极磷虾粉加工设备用废水处理系统，在充分利用船舶废热回收蛋白质的同时，可以满足船舶的空间布置要求。
为解决上述技术问题，本发明采用的技术方案是：

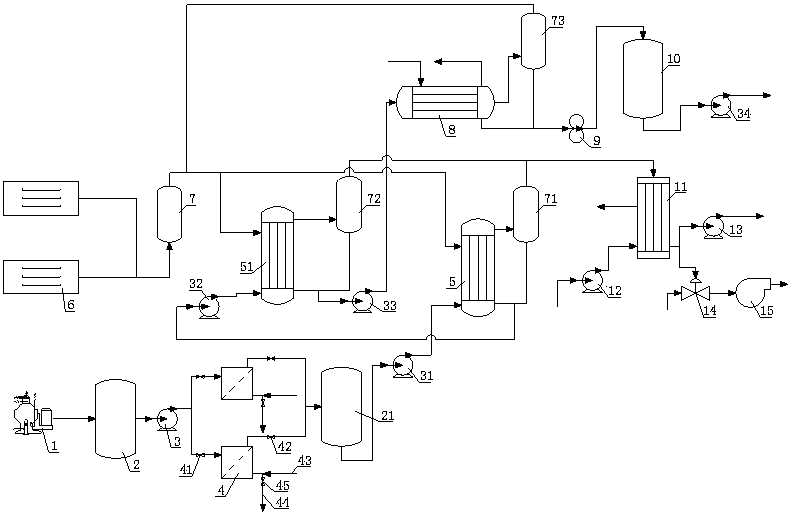

一种船载南极磷虾粉加工设备用废水处理系统，包括离心机和冷凝器，离心机的出液口连接有储罐I，储罐I通过膜过滤装置连接有储罐II，膜过滤装置与储罐I之间设有离心泵I，储罐II通过离心泵II连接有废热蒸发器I，废热蒸发器I通过离心泵III连接有废热蒸发器II，废热蒸发器II通过离心泵IV连接有管式蒸发器，管式蒸发器通过旋转泵连接有缓冲罐，缓冲罐的出液口连接有离心泵V，废热蒸发器I和废热蒸发器II的进气口通过蒸汽洗涤器I连接有干燥机组，废热蒸发器I的出气口设有蒸汽洗涤器II，废热蒸发器II的出气口设有蒸汽洗涤器III，蒸汽洗涤器II和蒸汽洗涤器III接入冷凝器，冷凝器的出液口连接有冷凝水泵，该冷凝器通过海水泵实现冷凝循环，管式蒸发器的出气口通过蒸汽洗涤器IV与蒸汽洗涤器I的出气口连接。
所述膜过滤装置包括并联的多个膜过滤器，膜过滤器的进液口通过进料阀与离心泵I连接，膜过滤器的出液口通过出料阀与储罐II连接。
所述膜过滤器上还设有反冲洗装置，反冲洗装置包括与膜过滤器连接的进水管，进水管上设有支管，支管上设有排污阀。
所述膜过滤器为超滤膜过滤器。
该废水处理系统还包括负压装置，负压装置包括三通阀和真空泵，三通阀的一个进口与冷凝器的出液口连接，另一个进口连接有压缩空气源，三通阀的出口与真空泵连接。
本发明的优点是：本发明的废水处理系统通过将经离心机高速分离后的废水先经过膜过滤减少需要蒸发的水量，过滤后的废水再经废热蒸发器蒸发，最后用管式蒸发器蒸发到所需浓度的方式，得到高品质的蛋白浓缩液，充分利用了船载加工设备生产过程中产生的废气和废水，节约了能源消耗，且结构简单，体积小，既可集成后作为一个整体安装在船舶上，也可作为散件装配在船舶的有限空间内。
