申请日2004.03.02
公开(公告)日2005.07.13
IPC分类号C02F9/02
摘要
本实用新型涉及一种高效小型污水处理器，它包括沉淀池和储水箱，沉淀池用来收集用过的污水，沉淀池中固定有自泵水过滤器，自泵水过滤器的出水口通过管道与储水箱的上箱密封连通，储水箱的上箱与下箱之间通过砂轮盘分隔，储水箱的下箱上有出净水口。它可以有效地滤出污水中泥沙等颗粒物，使水能重复使用。结构简单，易加工制造，成本低，可以在洗车等大用水行业普及使用。
权利要求书

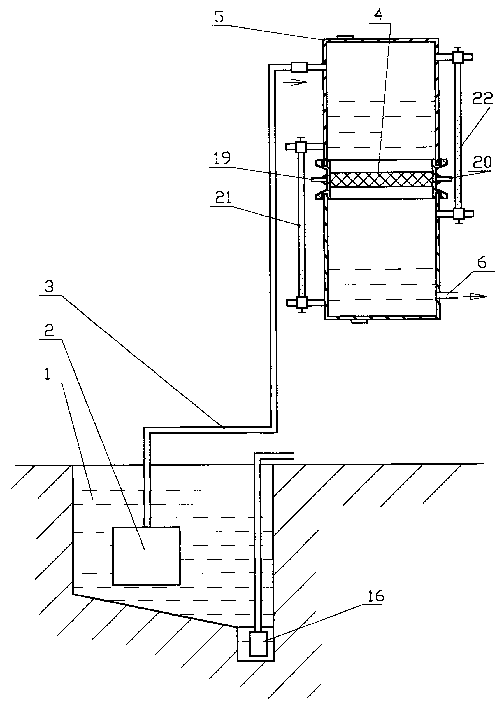

1、一种高效小型污水处理器，其特征在于：它包括沉淀池(1)和储水箱 (5)，沉淀池(1)中固定有自泵水过滤器(2)，自泵水过滤器(2)的出水口 通过管道(3)与储水箱(5)的上箱密封连通，储水箱(5)的上箱与下箱之间 通过砂轮盘(4)分割，储水箱(5)的下箱上有出净水口(6)。
2、根据权利要求1所述的污水处理器，其特征在于：储水箱(5)的上箱 与下箱之间左右分别各固定一转轴(19、20)。
3、根据权利要求1所述的污水处理器，其特征在于：所述的自泵水过滤器 (2)包括鼠笼式外罩和潜水泵(13)，外罩的上、下端盖(11、8)之间有内、 外两圈金属柱(10、14)，紧靠内、外两圈金属柱(10、14)的外侧由里向外依 次分别固定金属网、尼龙网和尼龙布(9、15)，在内、外两圈金属柱(10、14) 之间填满滤料(12)，内圈金属柱(10)内是净水室(17)，净水室(17)内有 潜水泵(13)，潜水泵(13)的出水口通过单向阀18密封伸出上端盖(11)与 所述的管道(3)密封固定。
4、根据权利要求3所述的污水处理器，其特征在于：所述尼龙布(9、15) 的目数为80~120目。
5、根据权利要求3所述的污水处理器，其特征在于：所述的滤料(12)为 细纱、树脂、活性炭、滤棉、滤纸、毛毡、化纤棉。
6、根据权利要求1、2或3所述的污水处理器，其特征在于：所述储水箱 (5)的上、下箱内腔之间的外壁上固定两个带放气功能的液位计(21、22)。
7、根据权利要求3所述的污水处理器，其特征在于：所述的金属柱(10、 14)、金属网、尼龙网和尼龙布(9、15)、滤料(12)组成过滤层用成型的砂轮 管代替。
说明书
高效小型污水处理器
(一)、技术领域
本实用新型涉及一种高效小型污水处理器，主要用于处理含泥沙及颗粒物 的污水。
(二)、背景技术
目前，洗车业用水大都是一次使用，不但洗车成本高，而且浪费水资源， 污染环境，这与我国严重缺水的现实不相符。
(三)、发明内容
为了克服现有技术的缺点，本实用新型提供一种高效小型污水处理器，它 可以有效地滤出污水中泥沙等颗粒物，使水能重复使用。
本实用新型解决其技术问题所采取的技术方案是：它包括沉淀池和储水箱， 沉淀池用来收集用过的污水，沉淀池中固定有自泵水过滤器，自泵水过滤器的 出水口通过管道与储水箱的下箱密封连通，储水箱的上箱与下箱之间通过砂轮 盘分割，储水箱的上箱上有出净水口。
所述的自泵水过滤器包括鼠笼式外罩和潜水泵，外罩的上、下端盖之间有 内、外两圈金属柱，紧靠内、外两圈金属柱的外侧由里向外依次固定金属网、 尼龙网和尼龙布，在内、外两圈金属柱之间填满滤料，内圈金属柱内是净水室， 净水室内有潜水泵，潜水泵的出水口密封伸出上端盖与所述的管道密封固定。
由于潜水泵外是带尼龙布和滤料的外罩，所以可以有效地滤出污水中泥沙 等颗粒物，使水能重复使用。结构简单，易加工制造，成本低，可以在洗车、 浴池、游泳池等大用水行业普及使用。
