申请日2001.08.25
公开(公告)日2002.10.09
IPC分类号E03B11/02; E03D3/10; E03D5/08
摘要
本实用新型公开了一种在卫生间地面以下安装积水容器,并附设有沉淀、过滤、沉渣隔离、人力挤压、或人力抽吸或电力抽水冲洗大便器的多功能地下式废水利用器。本实用新型能最大限度地将洗手、洗脸、洗澡、洗菜、洗衣服等已经被用过的污水收集起来,通过沉淀、过滤后再用于洗拖把、冲洗厕所大便器等,经试验可节约90%的干净水,同时因经过沉渣过滤而减少了水的环境污染。该废水利用器制做简单,使用方便,适用性特别广泛。
権利要求書
1、一种多功能地下式废水利用器，其特征是：在卫生间地面以下安装积水 容器，并附设有沉淀、过滤、沉渣隔离、人力挤压或人力抽吸或者电力抽水冲洗 大便器的装置。

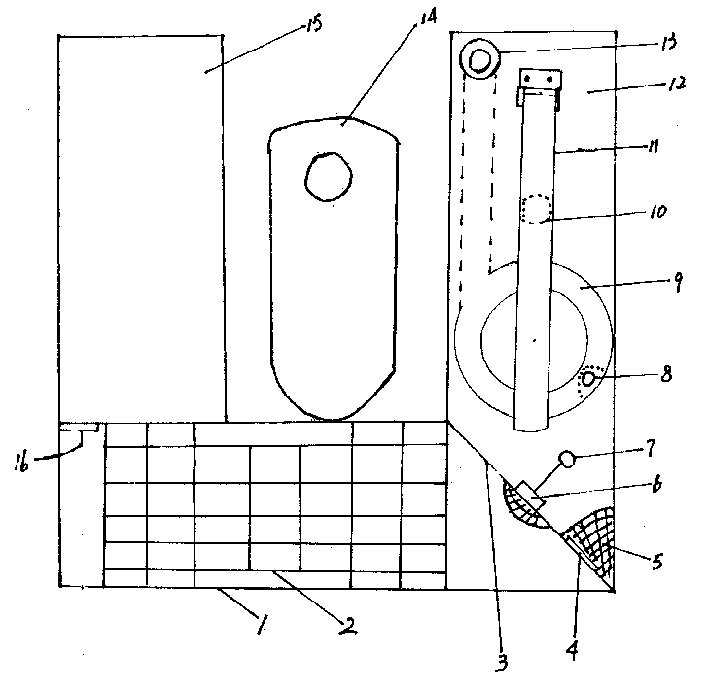

2、根据权利要求1所述的多功能地下式废水利用器，其特征在于：所说的 积水容器安装在大便器(14)的周围，其形状可为左直角式、右直角式、凹式或与 大便器连成一体的正方体式，该直角也可设计为园角，积水容器中安有隔离板 (3)，将积水容器间隔成沉淀池(1)和压水箱(12)，积水容器上安有罩盖，并设 有进水口，高度低于卫生间地面，在沉淀池(1)里制有沉渣隔离网(2)。
3、根据权利要求1或2所述的多功能地下式废水利用器，其特征在于：所 说的隔离板(3)上设有溢水口(4)和浮球阀门(6)及过滤网(5)，浮球阀门(6) 的支杆上配有浮球(7)。
4、根据权利要求1或2所述的多功能地下式废水利用器，其特征在于：该 人力挤压废水冲洗大便器的装置是，在压水箱(12)内设有一个压水软袋(9)，压 水软袋底部制有进水口(8)和出水管(13)，进水口处安有自动开关门，软袋顶部 有一个通气孔(18)，压水软袋顶部内层设有垫板(17)，顶部外层安有压板(19)， 由支杆(20)与踏板(11)相连接，踏板下方还安有弹簧(10)。
说明书
多功能地下式废水利用器
本实用新型涉及一种废水利用装置，尤其是将积水容器安装在卫生间地面以 下的多功能地下式废水利用器。
我国属世界缺水国家之一，特别是我国北方省份缺水更加严重，为使有限的 应用水得到更充分的再次利用和减少水的环境污染，本实用新型的开发应用具有 重要意义。
本实用新型的目的是提供一种能最大限度地将洗手、洗脸、洗澡、洗衣服、 洗菜等已经被用过一次的污水收集起来，通过沉淀、过滤后再用于(对水质要求 不高的用水)洗拖把、抹地面、冲洗厕所大便器等的多功能地下式废水利用器。
为实现上述目的，本实用新型的技术方案是在卫生间地面以下安装积水容器， 并附设有沉淀、过滤、沉渣隔离、人力挤压、或人力抽吸，或者电力抽水冲洗大 便器的装置。所说的积水容器安装在大便器的周围，其形状可为左直角式、右直 角式、凹式或与大便器连成一体的正方体式，该直角也可设计为圆角，积水槽容 器中安有隔离板，将积水容器间隔成沉淀池和压水箱，积水容器上安有罩盖，并 设有进水口，高度低于卫生间地面，使废水能自然流于积水容器，在沉淀池制有 沉渣隔离网，以防洗拖把时将水底沉淀物带起。所说的隔离板上设有溢水口和浮 球阀门及过滤网，浮球阀门的支杆上配有浮球。该人力挤压废水冲洗大便器的装 置是，在压水箱内设有一个压水软袋，压水软袋底部制有进水口和出水管，并设 有自动开关门，软袋顶部有一个通气孔，压水软袋顶部内层设有垫板，顶部外层 安有压板，由支杆与踏板相连接，踏板下方还安有弹簧。
本实用新型具有冲洗大便器、洗拖把、沉淀过滤三大功能，区别于其它废水 利用器的地方是利用了卫生间由于安装大便器的需要而特有的地层厚度较大(一 般达到25-30cm)的特点，将其设计成地下式，从而能使已经流到地面的水或特 定条件下水位不够高的水流入积水容器，从而进行再利用，经试验节水效果显著。 用于拖地板及冲洗大便器可以节约90%的干净水，同时因经过沉淀、过滤程序减 少了水的环境污染。本实用新型可用金属、塑料或水泥等其它材料制造，制做简 单，使用方便，适用性特别广泛。
