申请日2000.12.15
公开(公告)日2001.11.07
IPC分类号C02F1/52
摘要
污水净化自控装置,将污水积水池(箱)小型标准化,在积水池中安装一通过液位检测自动控制污水排放的污水自动排放装置,并根据污水处理的工艺将污水混合槽、反应池、沉渣箱和处理后的清水箱分别采用金属箱体叠合组成为一活动联合体,在混合槽上方还设置自动根据污水流量调控投药液量的投药器,整套联合体装置都安装在一活动机架上,为可移动的污水处理方便系统装置。为了适应室外作业,在联合体的顶部还设有防护罩。
権利要求書

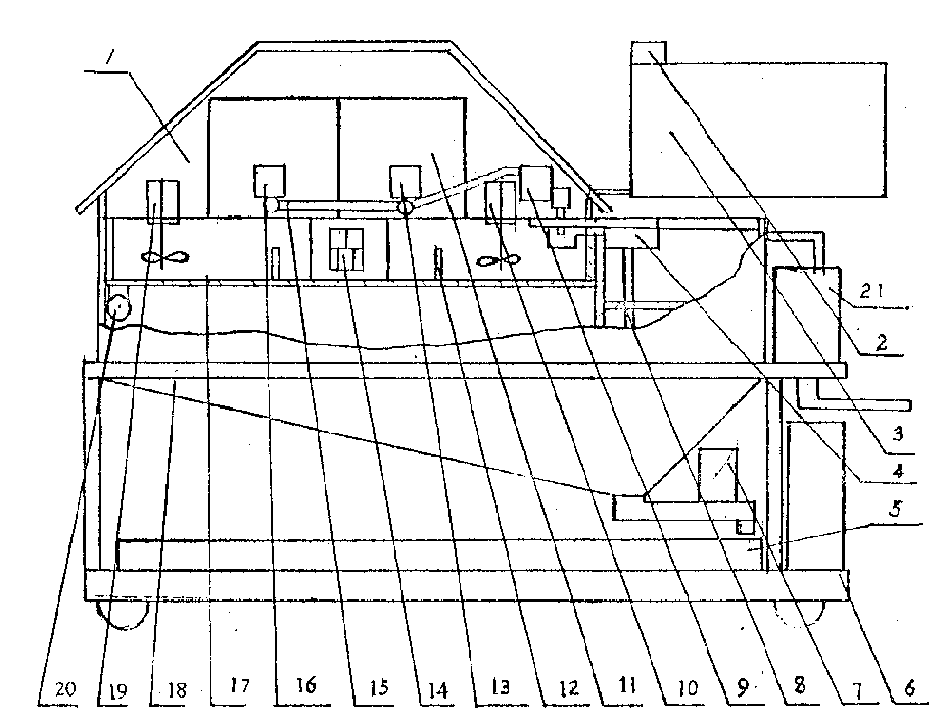

1、污水净化自控装置，包括污水积水池(3)和污水处理装置 (1)两部分，其特征在于污水积水池(3)中装有根据污水液位自动 控制污水排放的污水自动控制装置(2)，而且污水混合槽(7)、反应 池(18)、沉渣箱(5)均为金属腔体分层叠加安装在机架(6)上， 成为叠加活动联合体，在混合槽(17)上方还装有药液投放器(11)。
2、如权利要求1所述的污水净化自控装置，其特征在于药液 的投放由A电磁阀(13)和B电磁阀(16)分别控制，并根据混合 槽(11)中安装的污水流量检测装置(14)所检测的流量由药液投放 管(15)末端的流水变换器(9)控制投药的比例，在混合槽(17) 中还设有用于搅拌污水 和药液，使其充分相互溶解的A搅拌机(10) 和二级搅拌机(19)，为了使药液和污水充分混合还在混合槽(17) 中设有与污水流向相垂直布置的挡流板(12)，混合槽(17)的流水 末端下部设有混合槽潜水口(20)，混合槽(17)套叠在反应池(18) 的口子上。
3、如权利要求1所述的污水净化自控装置，其特征在于反应 池(18)套座在机架(6)上，反应池(18)下部为斜锥形腔体，在 锥体的底部为排污口，在排污口部装有沉渣检测装置(4)，当沉渣达 到一定量时，由沉渣抽排器(7)将沉渣抽排至沉渣箱(5)。
4、如权利要求1所述的污水净化自控装置，其特征在于反应 池(18)与混合槽潜水口(20)相对应的另一边还设有一清水腔，清 水腔与反应池之间有一滤网(8)，在清水腔外还有一清水箱(21)。
说明书
污水净化自控装置
本实用新型属于一种环境保护的污水处理装置，可用于处理各种 污水。
当前，保护人类的生存环境，净化各种生产、生活过程中产生的 大量的污水，防止污水造成的水资源污染已成为人类迫在眉捷的重要 解决的课题，如何防止污染，保护环境已成为了各国各级政府机构的 重要议事议题。因为污染是造成我们环境污染的罪魁祸首，所以治理 污水就相应比较困难，据有关部门统计我国污水处理比例仅占20%， 尚有80%的污水是未经过任何处理直接排放的。而且即便是处理的 20%污水、也仍存在着诸多的不足，现在的污水大多仍是采用沉淀过 滤的处理方式，既将污水通过大量的沉淀过滤池，经循环过滤来进行 污水处理，这种处理方式不仅需要占用大量的土地，而且投资大，效 果差，致使许多单位和企业都无法采用，特别是现有的污水处理投放 处理药剂时，往往是人工手工投放，其随意性很大，因此，也很大程 度上影响污水处理的效果，故急需开发一种处理装置简便，投放药液 准确，处理效果好的污水处理装置。
本实用新型的目的在于针对现有污水处理装置的不足，提供一种 无需大沉淀过滤池，可以连续处理，且有准确调控投放药液装置的 污水净化自控装置。
本实用新型的目的在是通过下述技术方案得以实现的，将污水积 水池(箱)小型标准化，在积水池中安装一通过液位检测自动控制污 水排放的污水自动排放装置，并根据污水处理的工艺将污水混合槽、 反应池、沉渣箱和处理后的清水箱分别采用金属箱体叠合组成为一活 动联合体，在混合槽上方还设置自动根据污水流量调控投药液量的投 药器，整套联合体装置都安装在一活动机架上，为可移动的污水处理 方便系统装置。为了适应室外作业，在联合体的顶部还设有防护罩， 因此，可适应各种工况作业的需求。
本实用新型根据污水处理的工艺特点，采用联合体叠层设计方 案，使得处理装置符合工业标准化的要求，与传统污水处理相比具有 显著的特点。
1、结构紧凑。本装置是依据污水处理的工艺流程而设计的，将 纯净剂贮存和自动投放，药水与污水的混合并搅拌，液位、流量与沉 渣检测，沉淀、反应和过滤等等，全部组合在一起，充分利用有限空 间，以迂回和转折的形式，尽量满足各种污水净化过程所需的反应过 程和时间。以日处理量200T为例，整套装置占地面积不到10平方米。
2、组合方便。本装置各环节均为独立部件，各环节之间连接采 用自然组合，几乎没有坚固和连接的螺栓，故拆卸与组合均颇方便。
3、适应性强。本装置不仅可针对不同污水流量而制成不同大小， 而且可依据现场条件和要求，采用多台并联运行的方法，既可满足污 水流量较大的现场要求，又可避免当生产情况变化、污水量减少所出 现的大马拉小车的能源浪费现象。此外，对于各种不同性质和不同污 染程度的场所，只需采用相应的纯净剂、再将相关测控仪表置入的参 数略加改变即可。
4、自动控制。本装置是按照污水处理工艺流程而设计的，各相 关环节均采用先进的传感、检测和自控技术，故自动化程度高，便于 集中管理以及与上位计算机联网。
5、投资较小。与建造反应池的传统处理方式相比，本装置不仅 占地面积较小，只有传统方式的10%左右，而且其投资也仅为传统方 式的10%左右。
6、无二次污染。本装置在处理污水过程中所产生的沉渣，可进 行脱水和干化处理，经处理后的沉渣亦可再利用或填埋，避免了二次 污染。
