申请日2018.02.27
公开(公告)日2018.11.27
IPC分类号C02F1/32; C02F1/72
摘要
本实用新型公开了一种旋转式高效污水处理装置，包括反应箱、搅拌装置和光源，所述反应箱具有腔体，所述搅拌装置设于所述腔体，所述搅拌装置设有光催化层，所述光源设于所述腔体，用以照射所述光催化层。本实用新型的结构简单，将光催化层设置在搅拌装置上，光催化层随搅拌装置转动，增大光催化层与污水之间的传质效率，提高污水处理能力，同时便于回收光催化层。
权利要求书

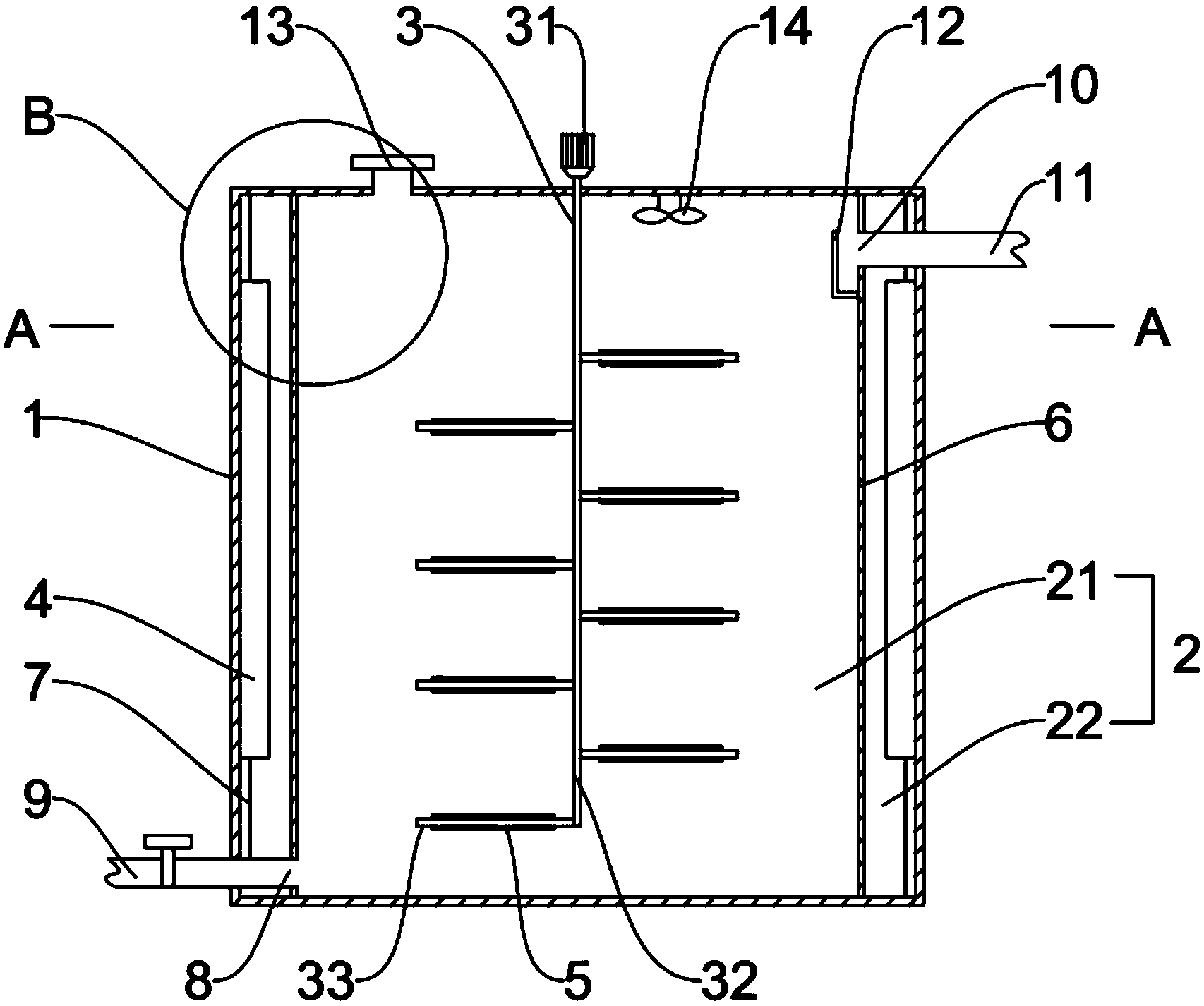

1.一种旋转式高效污水处理装置，其特征在于：包括反应箱、搅拌装置和光源，所述反应箱具有腔体，所述搅拌装置设于所述腔体，所述搅拌装置包括电机和搅拌轴，所述搅拌轴设有光催化层，所述光源设于所述腔体，用以照射所述光催化层。
2.根据权利要求1所述的旋转式高效污水处理装置，其特征在于：所述腔体内还设有透光防水层，所述透光防水层将腔体分隔为第一腔体和第二腔体，所述搅拌装置设于所述第一腔体，所述光源设于所述第二腔体。
3.根据权利要求2所述的旋转式高效污水处理装置，其特征在于：所述透光防水层为的材质为石英。
4.根据权利要求1所述的旋转式高效污水处理装置，其特征在于：所述腔体的内壁还设有反射层。
5.根据权利要求1所述的旋转式高效污水处理装置，其特征在于：所述光源为紫外光灯。
6.根据权利要求5所述的旋转式高效污水处理装置，其特征在于：所述紫外光灯沿所述反应箱的周向均匀间隔设置。
7.根据权利要求1所述的旋转式高效污水处理装置，其特征在于：还包括进水口、进水管、出水口和出水管，所述进水口与所述的进水管连接，所述出水管与所述出水口连接，所述进水口设于反应箱底部，所述出水口设于所述反应箱的顶部，所述出水口处设有溢流堰，所述溢流堰位于所述腔体。
8.根据权利要求1所述的旋转式高效污水处理装置，其特征在于：还包括排气口和排气扇，所述排气口与所述排气扇均设于所述反应箱顶部。
9.根据权利要求1所述的旋转式高效污水处理装置，其特征在于：所述搅拌轴具有多个搅拌棒，多个所述搅拌棒均径向设于所述搅拌轴，所述光催化层设于所述搅拌棒。
10.根据权利要求9所述的旋转式高效污水处理装置，其特征在于：多个所述搅拌棒沿所述搅拌轴的轴向均匀间隔设置，多个所述搅拌棒还沿所述搅拌轴的周向均匀间隔设置。
说明书
一种旋转式高效污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种旋转式高效污水处理装置。
背景技术
水资源问题一直是人们非常关心的问题，尤其是水污染方面已经相当严重。其中，染料废水因其有机类染料多、有毒、成分复杂等，造成废水处理困难，这也一直是我国纺织行业和环保方面的难题。目前有很多种方法可以对废水进行处理，由于光催化氧化法在光照下可连续产生强氧化剂，可多次循环使用，不对环境造成二次污染，而成为当前很有前景的处理技术。
按照催化剂的存在形态可以将光催化反应装置分为悬浮式光催化反应器和负载式光催化反应器。悬浮式光催化反应器研究较早，主要用于处理废水，因光催化剂在废水中处于分散悬浮状态，与污染物有较充分的接触，因此基本不受传质限制，反应速率高，结构简单，操作方便。但悬浮式光催化反应器也有自身的缺点：小颗粒光催化剂难于分离，大颗粒光催化剂颗粒易产生沉积，大颗粒高浓度的光催化剂颗粒会造成悬浮液浑浊，影响光穿透，降低效率。尽管可通过膜层流、档板设计、池底鼓泡、机械涡流等在一定程度上解决光催化剂的沉积、光穿透率等问题，但不能从根本上解决光催化剂的回收问题。负载式光催化反应器是将光催化剂负载到载体上，从而达到解决光催化剂回收问题目的反应器。但现有的多数负载式的反应器传质速率低，高能量利用率小。
实用新型内容
本实用新型的目的在于：解决上述现有技术中的不足，提供一种旋转式的高效污水处理装置。
为了实现上述目的，本实用新型采用的技术方案为：一种旋转式高效污水处理装置，包括反应箱、搅拌装置和光源，所述反应箱具有腔体，所述搅拌装置设于所述腔体，所述搅拌装置包括电机和搅拌轴，所述搅拌轴设有光催化层，所述光源设于所述腔体，用以照射所述光催化层。
进一步的，所述腔体内还设有透光防水层，所述透光防水层将腔体分隔为第一腔体和第二腔体，所述搅拌装置设于所述第一腔体，所述光源设于所述第二腔体。
进一步的，所述透光防水层为的材质为石英。
进一步的，所述腔体的内壁还设有反射层。
进一步的，所述光源为紫外光灯。
进一步的，所述紫外光灯沿所述反应箱的周向均匀间隔设置。
进一步的，还包括进水口、进水管、出水口和出水管，所述进水口与所述的进水管连接，所述出水管与所述出水口连接，所述进水口设于反应箱底部，所述出水口设于所述反应箱的顶部，所述出水口处设有溢流堰，所述溢流堰位于所述腔体。
进一步的，还包括排气口和排气扇，所述排气口与所述排气扇均设于所述反应箱顶部。
进一步的，所述搅拌轴具有多个搅拌棒，多个所述搅拌棒均径向设于所述搅拌轴，所述光催化层设于所述搅拌棒。
进一步的，多个所述搅拌棒沿所述搅拌轴的轴向均匀间隔设置，多个所述搅拌棒还沿所述搅拌轴的周向均匀间隔设置。
由于采用了上述技术方案，本实用新型的有益效果是：在本实用新型的污水处理装置中，在搅拌装置上的搅拌轴上设置光催化层，在反应箱中设有光源，通过光源照射光催化层，搅拌装置在转动的过程中，位于搅拌轴处的液体运动较为激烈，将光催化层设置在搅拌轴上，能大大的增大光催化层与污水之间的传质效率，提高了污水的处理效率;将光催化层设在搅拌轴上，在提高光催化剂回收的同时，还提高了传质速率，提高能量利用率，以提高光催化反应器处理污水的能力。
