申请日2000.12.22
公开(公告)日2001.10.31
IPC分类号E03F3/02
摘要
一种能防污水外溢并可自动疏通的排水装置,每户使用一条独立的下水管直接通入污水井,且下水管上装有阀门,该阀门安装于上水管与下水管接口的上方。下水管与上水管耐压强度相同,且与上水管接通并装有阀门。上水管及其阀门安装于下水管道阀门之下并与其接近的位置。各用户互不影响,不易堵塞;能有效防止污水外溢,可自行疏通清洗管道,保持内壁光滑,且无损伤,关闭阀门还可彻底防止异味污染和虫鼠侵入。
権利要求書
1、一种能防污水外溢并可自动疏通的排水装置，包括一条下水管，其特 征在于每户使用一条独立的下水管直接通入污水井，且下水管上装有阀门， 该阀门安装于上水管与下水管接口的上方。
2、根据权利要求1所述的能防污水外溢并可自动疏通的排水装置，其 特征在于，所述下水管与上水管耐压强度相同，且与上水管接通并装有阀门。
3、根据权利要求1所述的能防污水外溢并可自动疏通的排水装置，其 特征在于，所述上水管及其阀门安装于下水管阀门之下并与其接近的位置。
说明书
能防污水外溢并可自动疏通的排水装置
本实用新型涉及一种建筑物排水管道设施，特别是涉及一种能防污水外 溢并可自动疏通的排水装置。
目前建筑物的排水管道一般采取各户分别以较小口径支管通入较大口径 干管的方式，(也有采用一楼独立下水道方式)。由于多层用户共用一条主干 管道很容易造成堵塞，而且因难以确定责任人，极易引起邻里纠纷。上层用 户排水，不仅可将管道中积存的异味从下层泄水口排出，而且往往造成污水 外溢。而疏通管道又需专业人员和专用设备，费时费力，还污染环境。经常 采用机械疏通管道，也容易对管道造成损坏，发生泄漏。
本实用新型的目的在于，是为建筑物提供一种能防污水外溢并可自动疏 通的排水装置，使其具有不易堵塞，能有效防止异味和污水 外溢，不污染环 境，并能自动疏通管道的优点。
本实用新型的目的是由以下技术方案实现的。
一种能防污水外溢并可自动疏通的排水装置，包括一条下水管，其特征 在于每户使用一条独立的下水管直接通入污水井，且下水管上装有阀门，该 阀门安装于上水管与下水管接口的上方。
本实用新型的目的还可以通过以下技术措施来进一步实现。
前所述的能防污水外溢并可自动疏通的排水装置，其中的下水管与上水 管耐压强度相同，且与上水管接通并装有阀门。
前述的能防污水外溢并可自动疏通的排水装置，其中的上水管及其阀门 安装于下水管阀门之下并与其接近的位置。

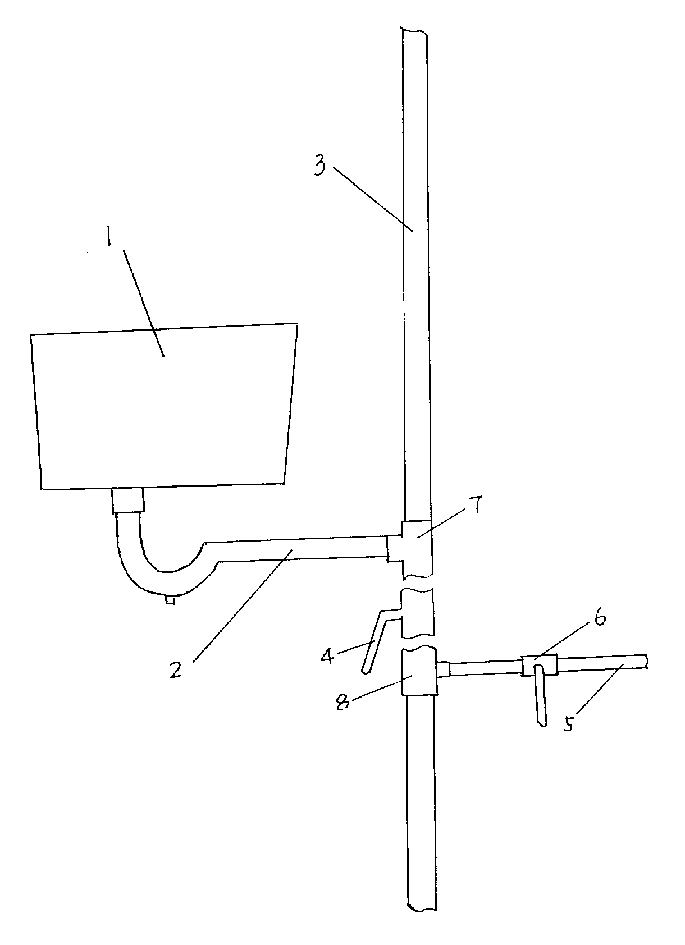

本实用新型使各层用户的排水管独立通向污水井，在水槽(或其他装置) 横管与主管相交位置之下安装阀门;在此阀门之下与上水管接通，并在上水 管上亦装有阀门。这样各层用户均拥有独立下水，互不影响，在发生堵塞时， 只需将下水管阀门关闭，打开上水管阀门即可将管道疏通。此外平时为了防 止虫、鼠等有害物侵入，也可经常将下水道阀门关闭。
这种排水装置的优点在于：各用户互不影响，不易堵塞;能有效防止污 水外溢，可自行疏通清洗管道，保持内壁光滑，且无损伤，关闭阀门还可彻 底防止异味污染和虫鼠侵入。
