申请日2000.12.26
公开(公告)日2002.05.15
IPC分类号C02F9/04; C02F9/02
摘要
污、废水循环净化装置。依次设有沙过滤器、沉淀容器、两级中空渗透细滤过滤器,活性炭过滤器、臭氧容器和两级中空纤维渗透超滤净化器,沉淀容器和臭氧容器设置有自吸泵和水位计式电磁阀开关,连接管道上设有全自动管道增压泵。本实用新型采用了多级过滤、净化、消毒的结构,使污、废水在装置中得到彻底的净化和消毒,保证了处理质量,本实用新型可适用于洗浴、饭店、宾馆等用水量较大的单位使用,也可适用于某些企业处理废水,为城市污、废水的回收净化提供了一种新的设备。
権利要求書
1、污、废水循环净化装置，包括一个污水收集容器，收集容器内设有一个潜 水泵，其特征在于潜水泵有两路输出管，一路输出管穿过一个沙滤器的底部与沙滤 器中的沙滤筒组中的第一级沙滤筒底部连接，另一路输出接入一个沙滤器上部，沙 滤器的底部有一条管道与沉淀容器底部连通，沙滤筒组中的最后一级沙滤筒上部出 水管接入沉淀容器，一个自吸泵的吸水管插入沉淀容器内，沉淀容器上设有一个水 位计式电磁开关，控制自吸泵自动工作，自吸泵的输出管道并接若干个中空渗透细 滤过滤筒，中空渗透细滤过滤筒底部的污水出水管通过阀门接到污水回收管道上， 在中空渗透细滤过滤筒的中下部有抽水管，抽水管并接到一个全自动管道增压泵的 进水端，全自动管道增压泵出水端的管道上并接若干个次级中空渗透细滤过滤筒， 次级中空渗透细滤过滤筒底部的污水 出水管通过阀门接到污水回收管道上，在中空 渗透细滤过滤筒的中下部有抽水管，抽水管并接到一个全自动管道增压泵的进水 端，全自动管道增压泵的出水端管道上并接若干个活碳吸附过滤筒，组成活性碳过 滤器，活性碳吸附过滤筒的底部接排水管并联在一个输水管上，输水管上接一个气 水混合器，气水混合器的进气口接臭氧发生器的传送泵，气水混合器的输出管接入 一个臭氧容器，臭氧容器内放置多个混合砂球，混合砂球的进气口臭氧发生器的传 送泵，一个自吸泵的吸入管接到臭氧容器内，臭氧容器配有一个水位计式电磁开关， 控制自吸泵自动工作，自吸泵的输出管并接多个中空纤维渗透超滤净化筒，中空纤 维渗透超滤净化筒的底部通过阀门接污水回收管，中空纤维渗透超滤净化筒的中下 部有抽水管，抽水管通过管道并接一个全自动管道增压泵上，增压泵的出水管道再 并接若干个中空纤维渗透超滤净化筒，中空纤维渗透超滤净化筒的底部通过阀门接 污水回收管，中空纤维渗透超滤净化筒的中下部有出水管，出水管并接在一个净水 出水管上。
说明书
污、废水循环净化装置
本实用新型属于水净化装置。
我国是水资源贫乏国家，如何解决水资源短缺的问题已是人类亟待解决的问 题，此外，严重的城市环境(水)污染，也在威胁着人类的生存，彻底治理污、废 水对环境污染刻不容缓。因此，对污、废水的回收净化有着重要的社会意义。现有 的污、废水处理装置结构简单，很难做到污、废水的彻底净化。
本实用新型的目的在于提供一种对污、废水彻底净化，并能够再利用的污、 废水循环净化装置。

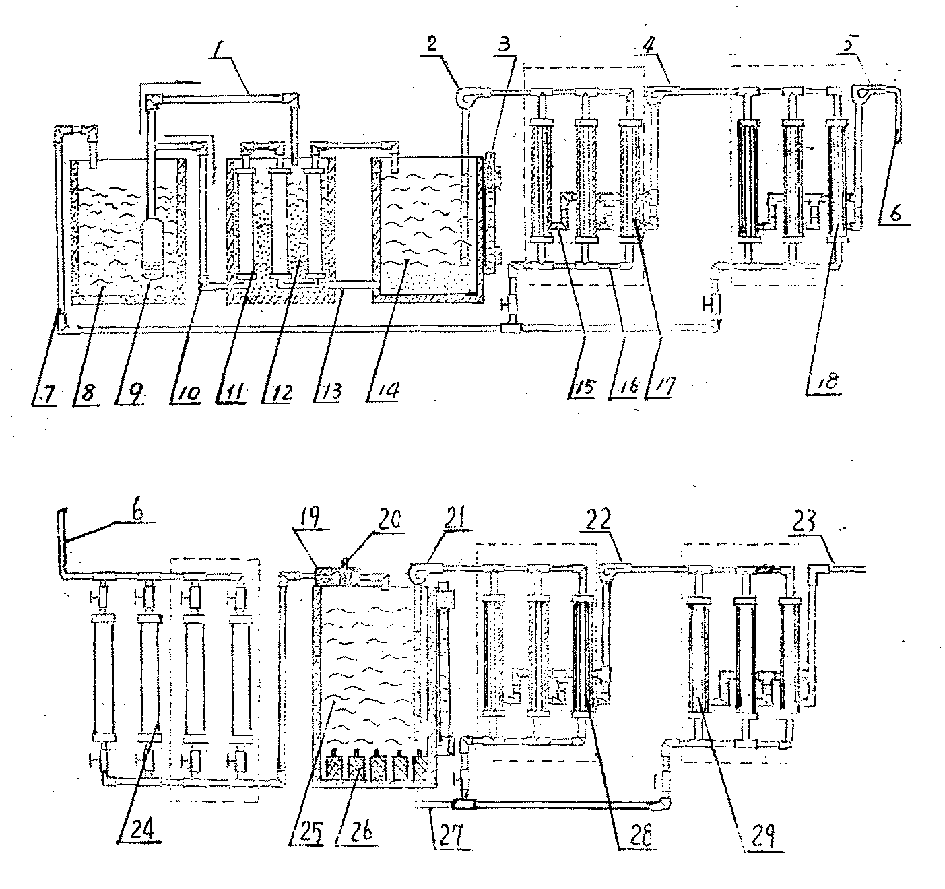

本实用新型的目的是通过附图所示的技术方案实现的，它包括一个污水收集 容器8，收集容器内设有一个潜水泵9，潜水泵有两路输出管，一路输出管10穿过 一个沙滤器12的底部与沙滤器中沙滤筒组中的第一级沙滤筒11底部连接，另一路 输出管1接入沙滤器上部，沙滤器的底部有一条管道13与沉淀容器14底部连通， 沙滤筒组中的最后一级沙滤筒上部出水管接入沉淀容器，自吸泵2的吸水管插入沉 淀容器内，沉淀容器上设有一个水位计式电磁阀开关3，根据水位高低控制自吸泵 自动工作，自吸泵的输出管道并接若干个中空渗透细滤过滤筒17，组成中空渗透 细滤过滤器，中空渗透细滤过滤筒底部的污水出水管16通过阀门接到污水回收管 道7上，在中空渗透细滤过滤筒的中下部有抽水管15，抽水管并联接到一个全自 动管道增压泵4的进水端，全自动管道增压泵出水端的管道上并接若干个次级中空 渗透细滤过滤筒18，组成次级中空渗透细滤过滤器，次级中空渗透细滤过滤筒底 部的污水出水管通过阀门接到污水回收管道上，在中空渗透细滤过滤筒的中下部有 抽水管，抽水管并联接到一个全自动管道增压泵5的进水端，全自动管道增压泵的 出水端管道6上并接若干个活性碳吸附过滤筒24，组成活性碳吸附过滤器，活性 碳吸附过滤筒的底部的排水管并联在一个输水管上，输水管上接一个气水混合器 19，气水混合器的进气口20接臭氧发生器的传送泵，气水混合器的输出管接一个 臭氧容器25，臭氧容器内设置多个混合砂球26，混合沙球的进气口接臭氧发生器 的输送泵，一个自吸泵21的吸入管接到臭氧容器内，臭氧容器上配有一个水位计 式电磁开关，根据臭氧容器中水位的高低控制自吸泵自动工作，自吸泵的输出管并 接若干个中空纤维渗透超滤净化筒28，中空纤维渗透超滤净化筒的底部通过阀门 接污水回收管27，中空纤维渗透超滤净化筒的中下部有抽水管，抽水管并接到一 个全自动管道增压泵22上，增压泵的出水管道再并接若干个次级中空纤维渗透超 滤净化筒29，中空纤维渗透超滤净化筒的底部通过阀接污水回收管，中空纤维渗 透超滤净化器的中下部有出水管，出水管并接在一个净水出水管23上。
本装置把污水容器中的污、废水经沙滤、自然沉淀、两级中空渗透细滤、活性 碳吸附过滤、臭氧消毒、两级中空纤维渗透超滤等过程，对污、废水进行了组成了 过滤、消毒、净化处理、最后可得到标准达到饮用纯净水指标的循环水。
本实用新型的工作过程如下：污、废水经潜水泵自吸送入自然沙滤容器及沙筒 中进行沙滤，然后依靠潜水泵的压力，把水送到沉淀容器中，该过程把污、废水中 较大的固体物、悬浮物过滤掉。当沉淀容器中水位上升到限制高度时，水位计式电 磁阀开关控制沉淀容器的自吸水泵工作，沉淀容器中的水被送至中空渗透细滤过滤 器进行渗透过滤。沉淀容器中的污水，在自吸泵的压力下，其中部分小分子由中空 管状渗透膜壁渗出，被送至下一级过滤，部分污、杂物等大分子浓缩液，经排污管 道流回至污水容器中，当沉淀容器中水位下降至限定高度时，水位计式电磁阀开关 控制自吸泵的继电器停止工作。自吸泵工作时，因中空渗透细滤过滤器中有水压， 全自动管道增压泵因有水压而自动打开电源工作，把管道中的水加压送到下一级中 空渗透细滤过滤器中。
经两级过滤器过滤后的渗透液，通过全自动管道增压泵送至活性碳吸附过滤 器中，再由增压泵送至水气混合器流至臭氧池中进行臭氧消毒。
臭氧气体由输送泵送给水气混合器和臭氧容器中的混合砂球，前者直接在管 道中溶于水中，水气混合器可根据水流量在管道中并联设置多个，以达到消毒要求 为准。
经臭氧消毒的水，在消毒容器中，由水位计式电磁阀自动控制自吸水泵的开关 动作，消毒后的水被送至中空纤维渗透超滤净化器中进行净化过滤，即得到干净的 水，可直接输至用户终端。
