申请日2018.02.27
公开(公告)日2018.06.01
IPC分类号D06F39/08; D06F39/12; C02F9/14
摘要
本发明涉及生活用品的技术领域，特别是涉及一种能够循环利用洗衣机废水的装置;工作模式多样，可有效对使用的水进行处理，防止水资源浪费，实用性较高;并且，方便放置洗衣液等辅助用品，方便使用者使用，从而提高其使用可靠性;包括机体、伺服电机、工作筒、挡盖、电连接线和多组控制钮，机体内设置有工作腔，机体的前侧壁设置有取放口，工作筒的侧壁上设置有多组通孔，工作筒内设置有清洗腔，清洗腔与多组通孔均相通，工作筒的前侧壁上设置有开口，并且开口与清洗腔相通;还包括过滤格栅、输水管、高压水泵、微生物膜、活性炭吸附器和两组滑轨，高压水泵安装在输水管上，活性炭吸附器卡装在两组滑轨;还包括传送盒，传送盒前侧壁设置有凹槽。
权利要求书

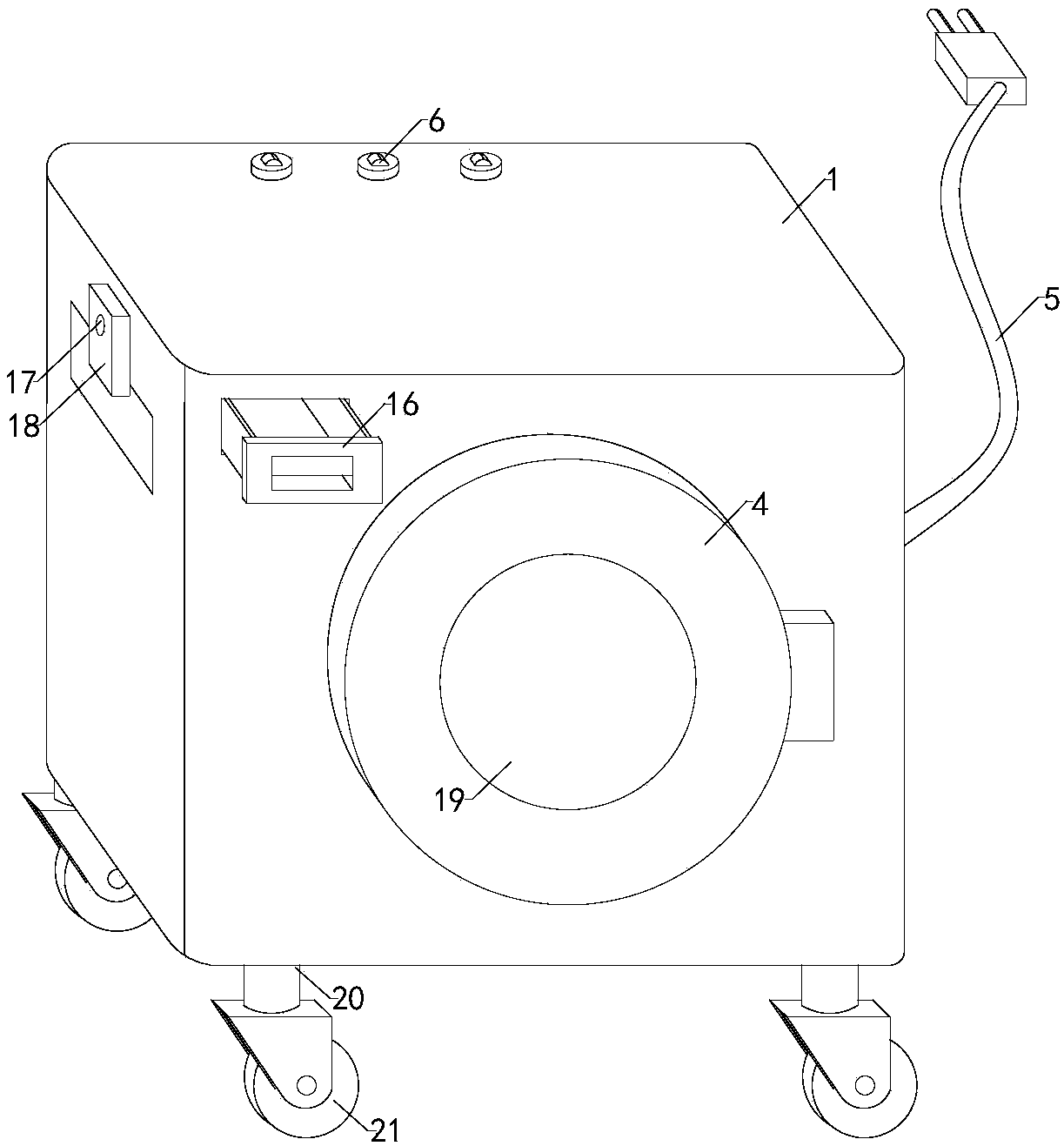

1.一种能够循环利用洗衣机废水的装置，包括机体(1)、伺服电机(2)、工作筒(3)、挡盖(4)、电连接线(5)和多组控制钮(6)，所述机体(1)内设置有工作腔，机体(1)的前侧壁设置有取放口，并且所述取放口与工作腔相通，所述挡盖(4)的左端铰接于取放口的左侧壁，挡盖(4)后侧壁上设置有卡扣，机体(1)前侧壁上设置有卡槽，机体(1)后侧壁的上侧和下侧分别设置有进水管和出水管，所述进水管和出水管上分别设置有第一阀门(7)和第二阀门(8)，所述伺服电机(2)安装在工作腔的后侧壁上，伺服电机(2)的前侧输出端设置有传动轴(9)，所述工作筒(3)安装在传动轴(9)上，工作筒(3)的侧壁上设置有多组通孔，工作筒(3)内设置有清洗腔，并且所述清洗腔与多组通孔均相通，工作筒(3)的前侧壁上设置有开口，并且所述开口与清洗腔相通，所述多组控制钮(6)均安装在机体(1)的顶壁上并与伺服电机(2)电连接，所述电连接线(5)与伺服电机(2)电连接，电连接线(5)的输入端设置有插头;其特征在于，还包括过滤格栅(10)、输水管(11)、高压水泵(12)、微生物膜(13)、活性炭吸附器(14)和两组滑轨(15)，输水管(11)的顶端和底端分别与机体(1)后侧壁的上侧和下侧连通，所述高压水泵(12)安装在输水管(11)上，所述过滤格栅(10)的左端和右端分别与工作腔的左侧壁和右侧壁连接，所述微生物膜(13)安装在处理腔的右侧壁上，两组滑轨(15)分别安装在工作腔左侧壁的前侧和后侧，活性炭吸附器(14)卡装在两组滑轨(15)上，机体(1)的左侧壁上设置有调节口，并且所述调节口与工作腔相通;还包括传送盒(16)，所述机体(1)的侧壁上设置有放置口，并且所述放置口与工作腔相通，传送盒(16)位于放置口内，放置盒顶端设置有放置槽，放置盒后侧壁设置有导流口，传送盒(16)前侧壁设置有凹槽。
2.如权利要求1所述的一种能够循环利用洗衣机废水的装置，其特征在于，还包括旋轴(17)和限位板(18)，所述旋轴(17)安装在机体(1)的左侧壁上，限位板(18)上设置有套孔，所述限位板(18)套设在旋轴(17)上。
3.如权利要求2所述的一种能够循环利用洗衣机废水的装置，其特征在于，所述挡盖(4)的后侧壁上设置有密封胶垫。
4.如权利要求3所述的一种能够循环利用洗衣机废水的装置，其特征在于，所述挡盖(4)上设置有观察通孔，并且所述观察通孔与工作腔相通，在观察通孔处设置有透明板(19)。
5.如权利要求4所述的一种能够循环利用洗衣机废水的装置，其特征在于，还包括四组支腿(20)和四组万向轮(21)，所述四组支腿(20)分别固定在机体(1)底端的左前侧、右前侧、左后侧和右后侧，所述四组万向轮(21)分别安装在四组支腿(20)的底端。
说明书
一种能够循环利用洗衣机废水的装置
技术领域
本发明涉及生活用品的技术领域，特别是涉及一种能够循环利用洗衣机废水的装置。
背景技术
众所周知，洗衣机是一种对日常的衣物进行清洗，以提高衣物使用整洁度的装置，在日常生活中得到广泛的使用;现有的洗衣机包括机体、伺服电机、工作筒、挡盖、电连接线和多组控制钮，所述机体内设置有工作腔，机体的前侧壁设置有取放口，并且所述取放口与工作腔相通，所述挡盖的左端铰接于取放口的左侧壁，挡盖后侧壁上设置有卡扣，机体前侧壁上设置有卡槽，机体后侧壁的上侧和下侧分别设置有进水管和出水管，所述进水管和出水管上分别设置有第一阀门和第二阀门，所述伺服电机安装在工作腔的后侧壁上，伺服电机的前侧输出端设置有传动轴，所述工作筒安装在传动轴上，工作筒的侧壁上设置有多组通孔，工作筒内设置有清洗腔，并且所述清洗腔与多组通孔均相通，工作筒的前侧壁上设置有开口，并且所述开口与清洗腔相通，所述多组控制钮均安装在机体的顶壁上并与伺服电机电连接，所述电连接线与伺服电机电连接，电连接线的输入端设置有插头;这种洗衣机在使用时，将插头插入至插座中，使伺服电机与市电电连接，将进水管与市政供水相连通，将出水管与市政排水管道连通，打开挡盖将待清洗的衣物由取放口放置进清洗腔中并关闭挡盖，打开第一阀门向工作腔中放入水，打开伺服电机带动传动轴同时带动工作筒旋转，以带动清洗腔内的洗衣物进行清洗即可;然而，这种洗衣机在使用中发现，其工作模式单一，无法对使用的水进行处理，易造成大量的水资源浪费，实用性较低;并且，其不方便放置洗衣液等辅助用品，给使用者带来不便，致使其使用可靠性较低。
发明内容
为解决上述技术问题，本发明提供一种工作模式多样，可有效对使用的水进行处理，防止水资源浪费，实用性较高;并且，方便放置洗衣液等辅助用品，方便使用者使用，从而提高其使用可靠性的能够循环利用洗衣机废水的装置。
本发明的一种能够循环利用洗衣机废水的装置，包括机体、伺服电机、工作筒、挡盖、电连接线和多组控制钮，所述机体内设置有工作腔，机体的前侧壁设置有取放口，并且所述取放口与工作腔相通，所述挡盖的左端铰接于取放口的左侧壁，挡盖后侧壁上设置有卡扣，机体前侧壁上设置有卡槽，机体后侧壁的上侧和下侧分别设置有进水管和出水管，所述进水管和出水管上分别设置有第一阀门和第二阀门，所述伺服电机安装在工作腔的后侧壁上，伺服电机的前侧输出端设置有传动轴，所述工作筒安装在传动轴上，工作筒的侧壁上设置有多组通孔，工作筒内设置有清洗腔，并且所述清洗腔与多组通孔均相通，工作筒的前侧壁上设置有开口，并且所述开口与清洗腔相通，所述多组控制钮均安装在机体的顶壁上并与伺服电机电连接，所述电连接线与伺服电机电连接，电连接线的输入端设置有插头;还包括过滤格栅、输水管、高压水泵、微生物膜、活性炭吸附器和两组滑轨，输水管的顶端和底端分别与机体后侧壁的上侧和下侧连通，所述高压水泵安装在输水管上，所述过滤格栅的左端和右端分别与工作腔的左侧壁和右侧壁连接，所述微生物膜安装在处理腔的右侧壁上，两组滑轨分别安装在工作腔左侧壁的前侧和后侧，活性炭吸附器卡装在两组滑轨上，机体的左侧壁上设置有调节口，并且所述调节口与工作腔相通;还包括传送盒，所述机体的侧壁上设置有放置口，并且所述放置口与工作腔相通，传送盒位于放置口内，放置盒顶端设置有放置槽，放置盒后侧壁设置有导流口，传送盒前侧壁设置有凹槽。
本发明的一种能够循环利用洗衣机废水的装置，还包括旋轴和限位板，所述旋轴安装在机体的左侧壁上，限位板上设置有套孔，所述限位板套设在旋轴上。
本发明的一种能够循环利用洗衣机废水的装置，所述挡盖的后侧壁上设置有密封胶垫。
本发明的一种能够循环利用洗衣机废水的装置，所述挡盖上设置有观察通孔，并且所述观察通孔与工作腔相通，在观察通孔处设置有透明板。
本发明的一种能够循环利用洗衣机废水的装置，还包括四组支腿和四组万向轮，所述四组支腿分别固定在机体底端的左前侧、右前侧、左后侧和右后侧，所述四组万向轮分别安装在四组支腿的底端。
与现有技术相比本发明的有益效果为：通过上述设置，过滤格栅可吸附洗衣液中的部分有毒成分并降低其氧化性，活性炭吸附器可吸附水中部分杂质，高压水泵将处理过后的水经输水管传输至工作腔中以进行循环使用，工作模式多样，可有效对使用的水进行处理，防止水资源浪费，实用性较高;并且，可将洗衣液等放入至放置槽中，在放置口内滑动，方便放置洗衣液等辅助用品，方便使用者使用，从而提高其使用可靠性。
