申请日2018.02.28
公开(公告)日2018.12.11
IPC分类号C02F3/00
摘要
本实用新型公开了一种农村污水处理用MBR池，MBR膜架通过若干个集水管分隔为4个腔室并在集水管侧部设有通水孔;MBR膜位于集水管之间并通过MBR膜两端的连接管与集水管连接;连接管两端与连接竖板、连接横板依次连接并在连接竖板开设有4个螺栓孔及在连接横板底部设有2个工形凸起;集水管的通水孔周围设有与螺栓孔对应的4个螺栓槽并在集水管的顶部开设有与工形凸起对应的2个工形凹槽。本实用新型在集水管顶部开设工形凹槽并在连接管的连接横板底部设有工形凸起，将工形凸起放入工形凹槽进行左右及上下位置的固定，然后通过螺栓穿过连接竖板的螺栓孔及通水孔四周的螺栓槽进行前后位置的固定。
权利要求书

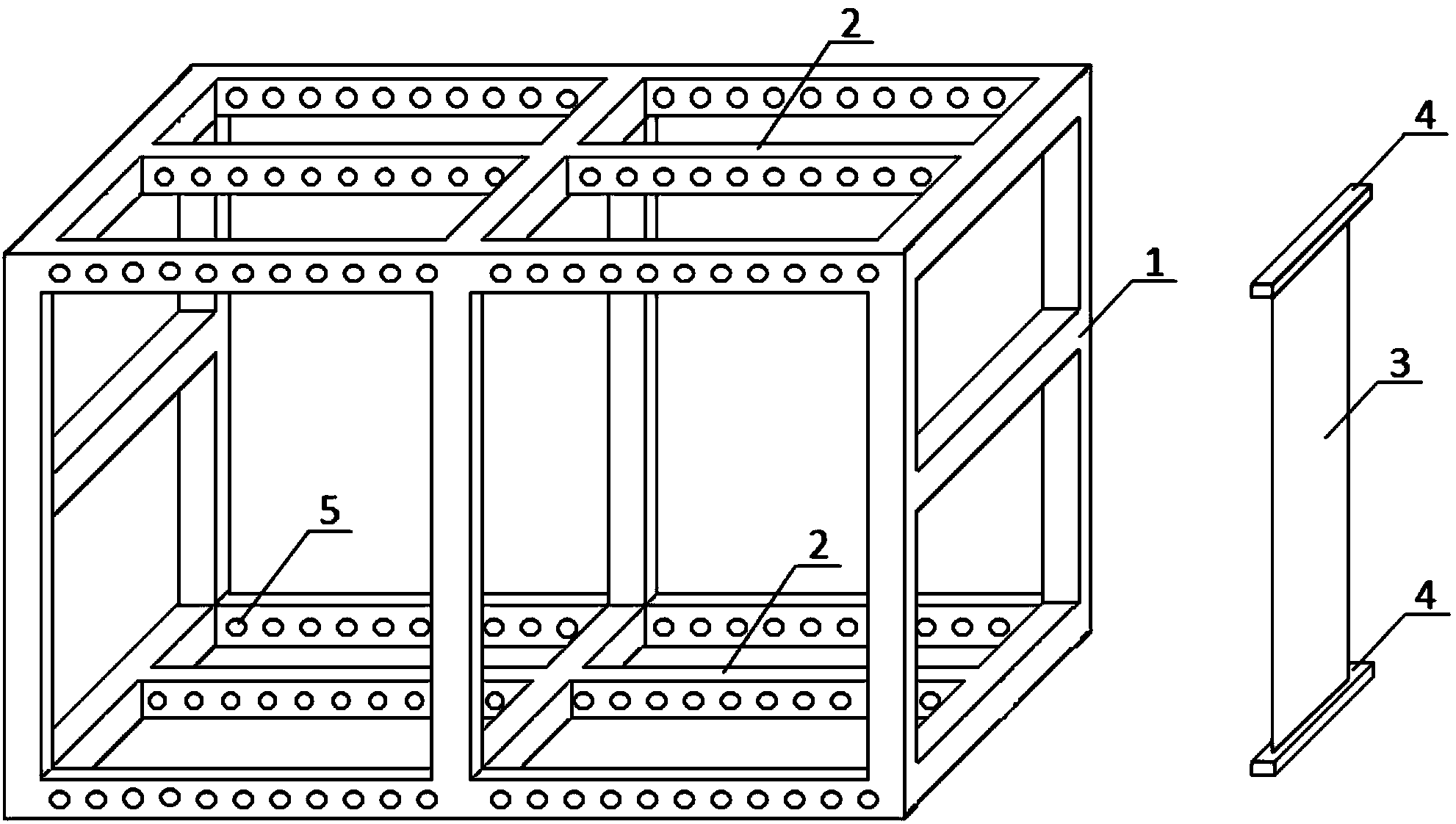

1.农村污水处理用MBR池，其特征在于：包括MBR膜架(1)与MBR膜(3);所述的MBR膜架(1)通过若干个集水管(2)分隔为4个腔室并在集水管(2)侧部设有通水孔(5);所述的MBR膜(3)位于集水管(2)之间并通过MBR膜(3)两端的连接管(4)与集水管(2)连接;所述的连接管(4)两端与连接竖板(6)、连接横板(7)依次连接并在连接竖板(6)开设有4个螺栓孔(8)及在连接横板(7)底部设有2个工形凸起(10);所述的集水管(2)的通水孔(5)周围设有与螺栓孔(8)对应的4个螺栓槽(9)并在集水管(2)的顶部开设有与工形凸起(10)对应的2个工形凹槽(11);所述的集水管(2)与连接管(4)在工形凸起(10)插入工形凹槽(11)后通过穿过螺栓孔(8)、螺栓槽(9)的螺栓固定连接。
2.根据权利要求1所述的农村污水处理用MBR池，其特征在于：所述的MBR膜架(1)由金属管组成。
3.根据权利要求1所述的农村污水处理用MBR池，其特征在于：所述的连接管(4)与通水孔(5)相通。
4.根据权利要求1所述的农村污水处理用MBR池，其特征在于：所述的连接横板(7)设有螺栓孔(8)并在集水管(2)顶部工形凹槽(11)之间设有螺栓槽(9)。
5.根据权利要求4所述的农村污水处理用MBR池，其特征在于：所述的集水管(2)与连接管(4)通过穿过连接横板(7)的螺栓孔(8)、集水管(2)顶部的螺栓槽(9)的螺栓固定连接。
说明书
农村污水处理用MBR池
技术领域
本实用新型涉及环保领域，尤其涉及一种农村污水处理用MBR池。
背景技术
在污水处理，水资源再利用领域，MBR又称膜生物反应器(Membrane Bio-Reactor)，是一种由膜分离单元与生物处理单元相结合的新型水处理技术。由于膜的高效分离作用，分离效果远好于传统沉淀池，处理出水极其清澈，悬浮物和浊度接近于零，细菌和病毒被大幅去除，出水水质优于建设部颁发的生活杂用水水质标准，可以直接作为非饮用市政杂用水进行回用。同时，膜分离也使微生物被完全被截流在生物反应器内，使得系统内能够维持较高的微生物浓度，不但提高了反应装置对污染物的整体去除效率，保证了良好的出水水质，同时反应器对进水负荷(水质及水量)的各种变化具有很好的适应性，耐冲击负荷，能够稳定获得优质的出水水质。
但是，目前的MBR膜架与MBR膜存在连接方式单一，更换不方便，容易脱落漏水等问题。所以，本领域亟需新的技术来改变这样的现状。
实用新型内容
实用新型目的：针对现有技术的不足与缺陷，本实用新型提供一种在集水管顶部开设工形凹槽并在连接管的连接横板底部设有工形凸起，将工形凸起放入工形凹槽进行左右及上下位置的固定，然后通过螺栓穿过连接竖板的螺栓孔及通水孔四周的螺栓槽进行前后位置的固定的农村污水处理用MBR池。
技术方案：本实用新型的农村污水处理用MBR池，其特征在于：包括MBR膜架与MBR膜;所述的MBR膜架通过若干个集水管分隔为4个腔室并在集水管侧部设有通水孔;所述的MBR膜位于集水管之间并通过MBR膜两端的连接管与集水管连接;所述的连接管两端与连接竖板、连接横板依次连接并在连接竖板开设有4个螺栓孔及在连接横板底部设有2个工形凸起;所述的集水管的通水孔周围设有与螺栓孔对应的4个螺栓槽并在集水管的顶部开设有与工形凸起对应的2个工形凹槽;所述的集水管与连接管在工形凸起插入工形凹槽后通过穿过螺栓孔、螺栓槽的螺栓固定连接。
其中，所述的MBR膜架由金属管组成。
其中，所述的连接管与通水孔相通。
其中，所述的连接横板设有螺栓孔并在集水管顶部工形凹槽之间设有螺栓槽。所述的集水管与连接管通过穿过连接横板的螺栓孔、集水管顶部的螺栓槽的螺栓固定连接。
有益效果：与现有技术相比，本实用新型具有以下显著优点：本实用新型是针对农村污水处理设计的MBR池，MBR膜架与MBR膜通过集水管与连接管进行连接;在集水管顶部开设工形凹槽并在连接管的连接横板底部设有工形凸起，将工形凸起放入工形凹槽进行左右及上下位置的固定，然后通过螺栓穿过连接竖板的螺栓孔及通水孔四周的螺栓槽进行前后位置的固定;确保集水管与连接管可以固定连接且可以随时进行拆卸，便于安装与更换。同时，本实用新型可以进一步通过穿过连接横板的螺栓孔、集水管顶部的螺栓槽的螺栓进行集水管与连接管的二次固定;使得连接更加坚固，避免出现脱落漏水等情况的发生。
