申请日2018.02.27
公开(公告)日2018.06.22
IPC分类号F04B49/06
摘要
本发明提出了一种新的污水提升泵启停控制策略，设置Pi为第i台泵可启停概率，计算所有可运行泵泵启停概率Pi，获取泵启停概率的最大值和最小值，首先启动Pi值最小的泵，停止Pi值最大的泵，综合考虑影响泵寿命的因素以及备用泵的使用频率，并根据其影响程度增设影响因子;本发明还提出了一种提升泵启停概率计算公式，通过公式计算及比较泵可启停概率Pi值的大小，判定具体启停哪些泵，在很大程度上提高了提升泵使用均衡性，优化了提升泵控制策略，延长了提升泵的使用寿命，从而缩减泵检修频率。
权利要求书
1.一种污水提升泵启停控制策略，其特征在于：设置Pi为第i台泵可启停概率，计算所有可运行泵泵启停概率Pi，获取泵启停概率的最大值Max(P1,P2,...,Pn)和最小值Min(P1,P2,...,Pn)，首先启动Pi值最小的泵，首先停止Pi值最大的泵。
2.如权利要求1所述的污水提升泵启停控制策略，其特征在于：设置S1为启停次数影响因子，S2为运行累计时间，Ki为第i台泵累计启动次数;Kα为第i台泵理论可启动次数，Ti为第i台泵累计运行时间，Tα为第i台泵理论可运行时间，第i台泵可启停概率的计算公为：
3.如权利要求2所述的污水提升泵启停控制策略，其特征在于：S1+S2=1，且S1>S2。
说明书
一种污水提升泵启停控制策略
技术领域
本发明属于污水处理领域，尤其涉及一种污水提升泵启停控制策略。
背景技术
污水泵站的作用是将上游污水提升至下游污水管道，保证污水顺利地流入污水处理厂。泵站一般会配置多台主提升泵以及一台备用提升泵，以保证污水能够及时、快速的抽取至污水管网。由于污水提升泵放置于集水池底部并完全浸入污水中，提升泵的维修和检修工序十分繁琐。影响提升泵故障率和维护频率除了运行时间外，还有启停次数或频率。现有的泵站提升、泵启停控制策略中，启停判定条件单一，设计逻辑为仅频繁控制启停同一台泵或者采用顺序启停各泵措施，备用泵长时间停用，导致各提升泵间运行时间和启停次数差距较大，而发生某个或某些提升泵频繁故障，备用泵容易发生堵塞、生锈、电气控制回路故障等问题，从而无法正常启动备用泵。
发明内容
为解决上述问题，本发明公开了一种污水提升泵启停控制策略。
为了达到上述目的，本发明提供如下技术方案：

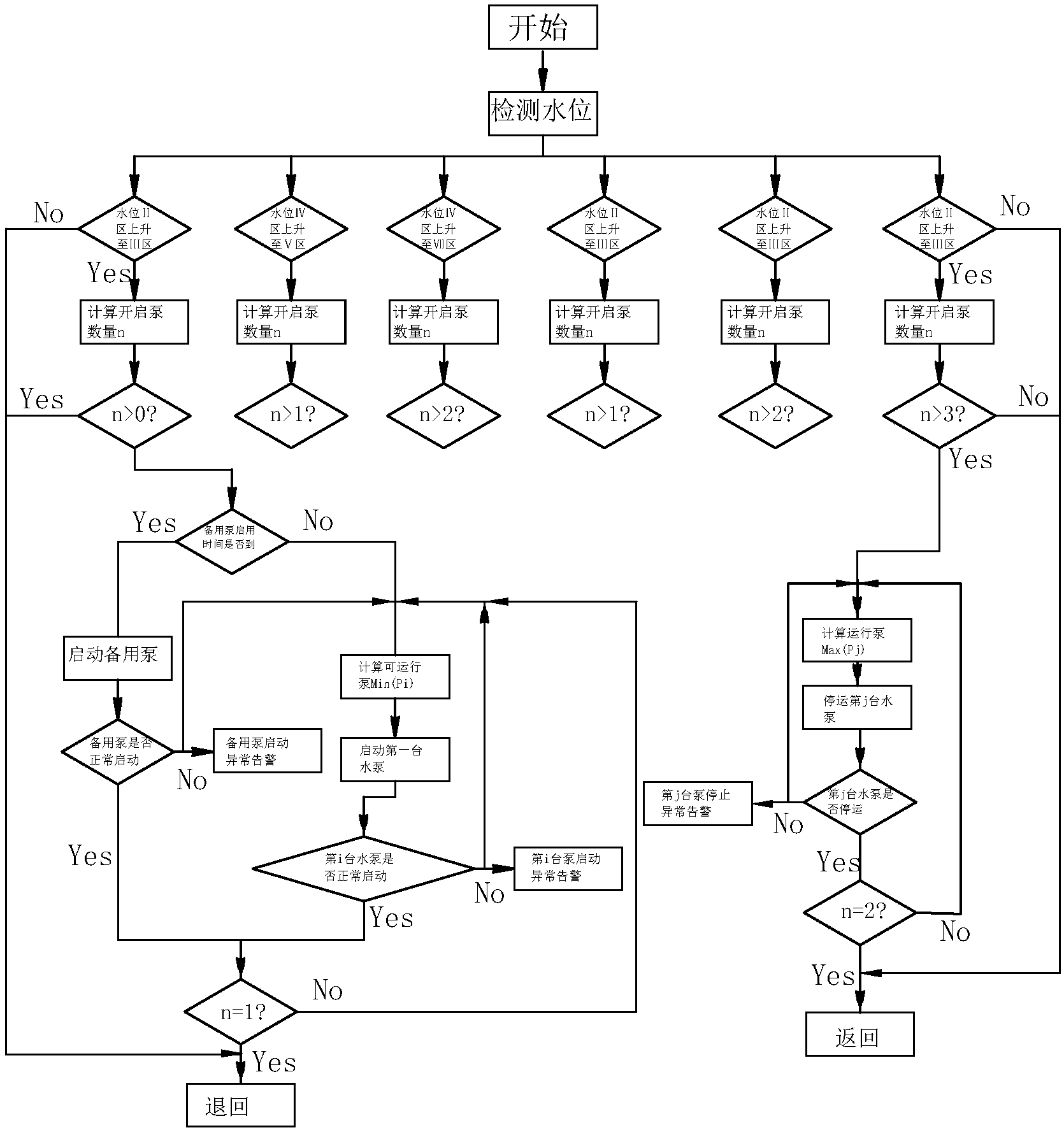

一种污水提升泵启停控制策略，其特征在于：设置Pi为第i台泵可启停概率，计算所有可运行泵泵启停概率Pi，获取泵启停概率的最大值Max(P1,P2,...,Pn)和最小值Min(P1,P2,...,Pn)，首先启动Pi值最小的泵，首先停止Pi值最大的泵。
优选地，设置S1为启停次数影响因子，S2为运行累计时间，Ki为第i台泵累计启动次数;Kα为第i台泵理论可启动次数，Ti为第i台泵累计运行时间，Tα为第i台泵理论可运行时间，第i台泵可启停概率的计算公为：优选地，S1+S2=1，且S1>S2。
一种污水提升泵控制系统，其特征在于：包括液位计、报警装置和控制器，所述报警装置用于监控泵是否正常开启，所述控制器用于控制提升泵的启停。
本发明的有益效果：
1、本发明提出了一种新的污水提升泵启停控制策略，综合考虑影响泵寿命的因素以及备用泵的使用频率，并根据其影响程度增设影响因子;
2、本发明提出了一种提升泵启停概率计算公式，通过公式计算及比较泵可启停概率Pi值的大小，判定具体启停哪些泵，在很大程度上提高了提升泵使用均衡性，优化了提升泵控制策略，延长了提升泵的使用寿命，从而缩减泵检修频率;
3、本发明提出备用泵使用机制，定期对备用泵通电使用，以防止长时间停运引发的故障，以保证备用泵在需要工作的时候正常运转。
