申请日2018.02.28
公开(公告)日2018.12.11
IPC分类号C02F9/08; C02F103/20
摘要
本实用新型提供的一种养殖厂污水处理装置，包括污水集中池、固液分离装置、过滤吸附装置和沉淀物收集装置，所述污水集中池通过一进料管与所述固液分离装置连接，所述进料管上设置有泵送装置，所述固液分离装置内固定设置有过滤网，所述过滤网将所述固液分离装置分隔成沉淀池和集液池，所述沉淀池的底部与所述沉淀物收集装置连接，所述集液池内设置有污水提升泵，所述集液池的一侧通过输液管与所述过滤吸附装置连接，所述过滤吸附装置内从上至下依次设置有初步过滤盘、二级过滤盘、消毒层、多介质吸附层和活性炭吸附层。本实用新型提供的一种养殖厂污水处理装置结构合理，既能实现对养殖厂污水的净化，避免污染环境的同时，也能实现资源再利用。
权利要求书

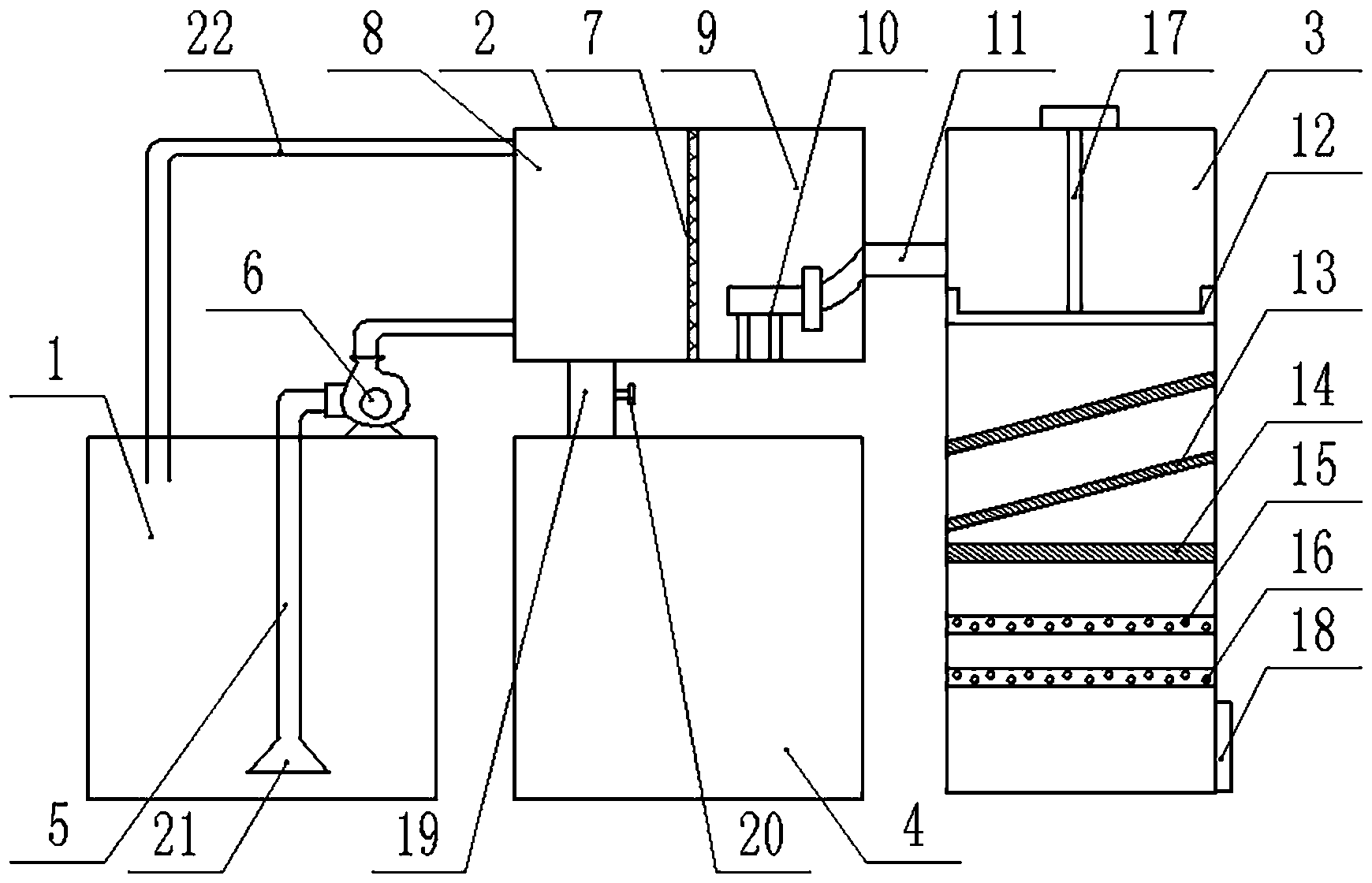

1.一种养殖厂污水处理装置，其特征在于，包括污水集中池、固液分离装置、过滤吸附装置和沉淀物收集装置，所述污水集中池通过一进料管与所述固液分离装置连接，所述进料管上设置有泵送装置，所述固液分离装置内固定设置有过滤网，所述过滤网将所述固液分离装置分隔成沉淀池和集液池，所述沉淀池的底部与所述沉淀物收集装置连接，所述集液池内设置有污水提升泵，所述集液池的一侧通过输液管与所述过滤吸附装置连接，所述过滤吸附装置内从上至下依次设置有初步过滤盘、二级过滤盘、消毒层、多介质吸附层和活性炭吸附层，所述初步过滤盘上端与一连接杆连接，所述连接杆带动所述初步过滤盘上下运动，所述二级过滤盘的数量至少为一个，且倾斜设置。
2.如权利要求1所述的养殖厂污水处理装置，其特征在于，所述进料管设置有喇叭状的进料口。
3.如权利要求1所述的养殖厂污水处理装置，其特征在于，所述污水集中池和固液分离装置之间还连接有溢流管。
4.如权利要求1所述的养殖厂污水处理装置，其特征在于，所述二级过滤盘的数量为两个。
5.如权利要求4所述的养殖厂污水处理装置，其特征在于，两个所述二级过滤盘相互平行设置。
6.如权利要求1所述的养殖厂污水处理装置，其特征在于，所述初步过滤盘上设置有草木灰过滤层和泥沙过滤层。
说明书
一种养殖厂污水处理装置
技术领域
本实用新型涉及污水净化处理技术领域，具体涉及一种养殖厂污水处理装置。
背景技术
随着近年来人们对健康生活的重视，养殖业得到了快速的发展，出现了大量的养殖厂，但是，养殖厂污水中主要包括富含大量病原体(大肠杆菌、蛔虫卵等)的高浓度有机废水、悬浮物和氨氮含量大，如果不妥善处理，就会通过地表径流和渗滤进入地下水层污染地下水，进而使自然水体中固体悬浮物、有机物和微生物含量升高，改变了水体的物理、化学和生物群落组成，使水质变坏，而含有的大量病原体通过身体进行扩散传播，危害人畜健康，而且养殖厂污水中通常会含有动物的粪便，如果直接排放不仅污染环境，同样也会造成资源的浪费。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种养殖厂污水处理装置。
为了实现上述目的，本实用新型采用的技术方案如下：
一种养殖厂污水处理装置，包括污水集中池、固液分离装置、过滤吸附装置和沉淀物收集装置，所述污水集中池通过一进料管与所述固液分离装置连接，所述进料管上设置有泵送装置，所述固液分离装置内固定设置有过滤网，所述过滤网将所述固液分离装置分隔成沉淀池和集液池，所述沉淀池的底部与所述沉淀物收集装置连接，所述集液池内设置有污水提升泵，所述集液池的一侧通过输液管与所述过滤吸附装置连接，所述过滤吸附装置内从上至下依次设置有初步过滤盘、二级过滤盘、消毒层、多介质吸附层和活性炭吸附层，所述初步过滤盘上端与一连接杆连接，所述连接杆带动所述初步过滤盘上下运动，所述二级过滤盘的数量至少为一个，且倾斜设置。
上述的养殖厂污水处理装置，其中，所述进料管设置有喇叭状的进料口。
上述的养殖厂污水处理装置，其中，所述污水集中池和固液分离装置之间还连接有溢流管。
上述的养殖厂污水处理装置，其中，所述二级过滤盘的数量为两个。
上述的养殖厂污水处理装置，其中，两个所述二级过滤盘相互平行设置。
上述的养殖厂污水处理装置，其中，所述初步过滤盘上设置有草木灰过滤层和泥沙过滤层。
本实用新型提供的一种养殖厂污水处理装置结构合理，既能够实现对养殖厂污水的净化处理，同时也能够收集污水中的沉淀物，避免污染环境的同时，也能够实现资源再利用。
