申请日2000.12.27
公开(公告)日2001.10.17
IPC分类号C02F1/72; C02F1/66
摘要
本实用新型属于甲醛、苯酚等低碳有机工业废水喷射雾化强氧化处理装置的设计,该装置由网筛、综合槽、搅拌器、储水池、水泵、流量计、雾化器、燃烧室、开关、调节阀组成,处理废水效率高达99.9%,是日产不高于四吨废水厂家的理想水处理装置。
権利要求書
1.一种有机工业废水喷射雾化强氧化处理装置，其特征在于废 水入口(1)接筛网(2)通过管道连接中和槽(3)，中和槽(3)中 带有搅拌器(4)，中和槽(3)通过放流阀(10)与储水池(5)连 接，储水池(5)后接压水泵(6)通过流量调节阀(11)、控制流量 的流量计(7)接喷射雾化器(8)，喷射雾化器(8)置于供热锅炉 炉膛燃烧室(9)内。
2.如权利要求1所述的有机工业废水喷射雾化强氧化处理装置， 其特征在于整个装置通过管道连接。
说明书
有机工业废水喷射雾化强氧化处理装置
本实用新型属于甲醛、苯酚等低碳有机工业废水喷射雾化强氧 化处理装置的设计。
甲醛、苯酚等低碳有机工业废水如果处理不好不仅对环境造成 污染，而且对人的身体健康非常不利，因此对有机工业废水 的处理 引起人们的普遍重视。
本实用新型的目的是设计一种有机工业废水喷射雾化强氧化处 理装置，该装置由网筛、中合槽、搅拌器、储水池、水泵、流量计、 雾化器、燃烧室、开关、调节阀组成，是用于日产不高于四吨废水 厂家的水处理装置。
甲醛、苯酚为低分子碳水化合物，遇明火便可发生燃烧氧化反 应，为了使含有甲醛、苯酚等低碳有机物的废水在高温下首先增温 汽化，并在明火作用下发生燃烧氧化形成CO2和H2O，本实用新型 设计了中合槽将有机物的废水先进行中和，再进入储水池经喷射雾 化进入厂家供热锅炉炉膛燃烧，使形成的CO2和H2O从烟道排出从 而达到废水处理的目的，
本实用新型实施方案结合附图1描述如下：

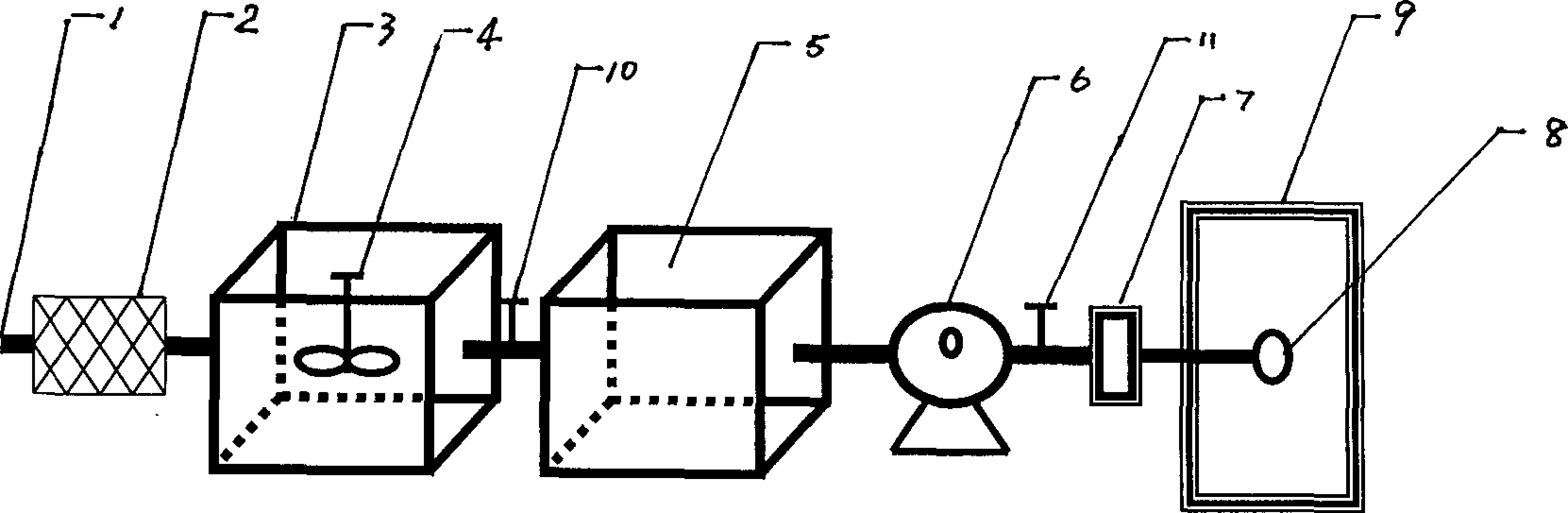

废水入口(1)接筛网(2)通过管道连接中和槽(3)，中和槽 (3)中带有搅拌器(4)，中和槽(3)通过放流阀(10)与储水池 (5)连接，储水池(5)后接压水泵(6)通过流量调节阀(11)、 控制流量的流量计(7)接喷射雾化器(8)，喷射雾化器(8)置于 供热锅炉炉膛燃烧室(9)内。
操作方法是将废水通过筛网放入中和槽在搅拌的同时加入 NaOH中和至中性后，开启放流阀，废水进入储水池，启动加压泵， 用流量调节阀调节流量在2-12kg/min。
本实用新型设计新颖简单、制造安装容易、便于操作维修、价 格低廉，处理废水效率高达99.9%，供热锅炉热量损失少于1.7%， 一次性设备投资低，运转费不超过4.5元/吨。
