申请日2018.02.27
公开(公告)日2018.11.13
IPC分类号B01D53/81; B01D53/72; B01D53/78
摘要
本实用新型公开了一种应用于污水处理厂vocs的高效生物除臭装置，包括箱体，箱体和排气囱连通，箱体内分隔为生物除臭预洗涤器和生物过滤器;所述生物除臭预洗涤器由上往下依次为碱洗舱，滤料层和进气舱;所述生物过滤器由上往下依次为加湿喷淋舱，混合滤料和集气舱;所述进气舱上设有进气管道;所述碱洗舱通过管道和集气舱连通;本实用新型公开的一种应用于污水处理厂vocs的高效生物除臭装置利用微生物的氧化能力使恶臭物质氧化分解、降解从而达到除臭的目的，不需要再生过程和高温，处理效果高、稳定、使用寿命长、运行费用极低，不产生二次污染。
权利要求书

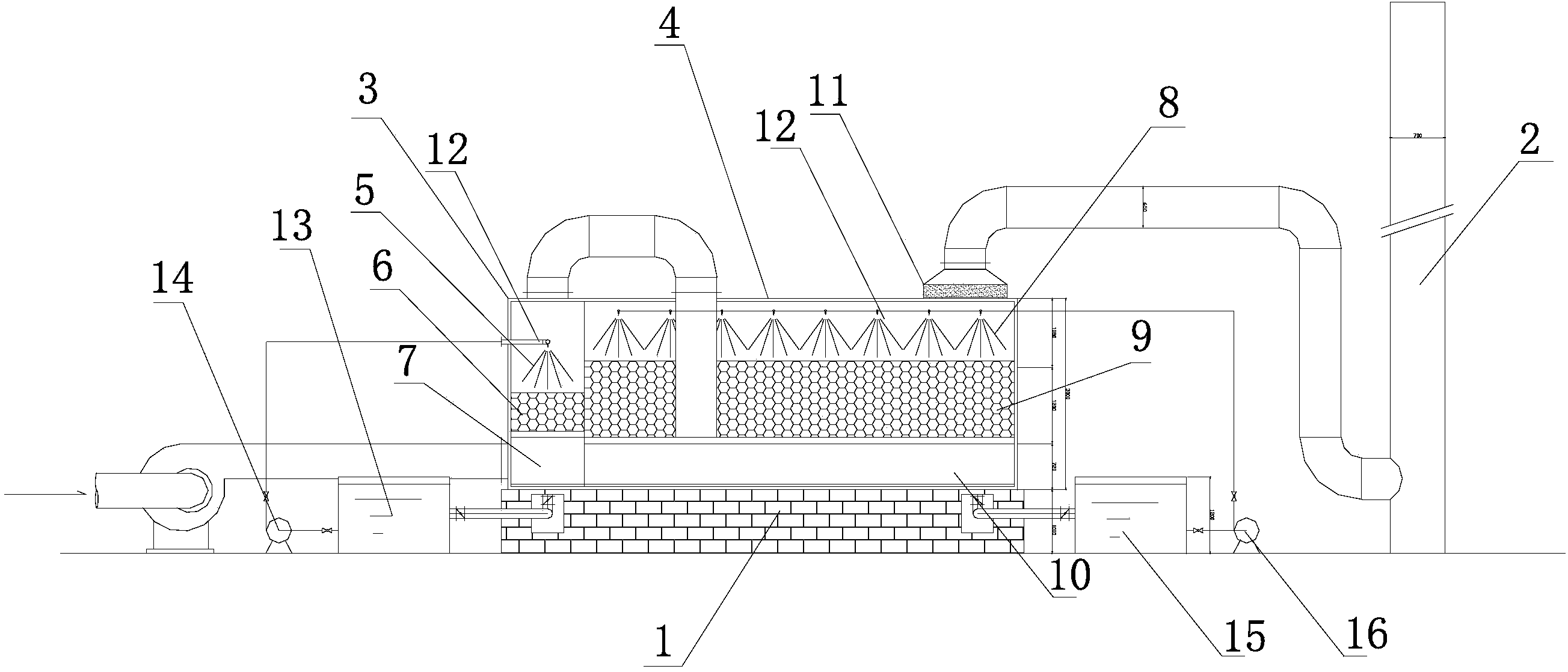

1.一种应用于污水处理厂vocs的高效生物除臭装置，其特征是，包括箱体(1)，箱体(1)和排气囱(2)连通，箱体(1)内分隔为生物除臭预洗涤器(3)和生物过滤器(4);
所述生物除臭预洗涤器(3)由上往下依次为碱洗舱(5)，滤料层(6)和进气舱(7);
所述生物过滤器(4)由上往下依次为加湿喷淋舱(8)，混合滤料(9)和集气舱(10);
所述进气舱(7)上设有进气管道;
所述碱洗舱(5)通过管道和集气舱(10)连通;
所述加湿喷淋舱(8)通过管道和排气囱(2)连通，加湿喷淋舱(8)和管道连接处设有隔水器(11);
所述碱洗舱(5)内设有一组喷淋头(12)，喷淋头(12)和第一循环水箱(13)通过管道连通，管道上设有碱性药物投加装置(14);
加湿喷淋舱设有一组喷淋头(12)，喷淋头(12)和第二循环水箱(15)通过管道连通，管道上设有有机溶液投加装置(16);
所述进气舱(7)底部和第一循环水箱(13)连通;
所述集气舱(10)底部和第二循环水箱(15)连通。
2.根据权利要求1所述的一种应用于污水处理厂vocs的高效生物除臭装置，其特征是，所述碱洗舱(5)内的喷淋头(12)至少为一个。
3.根据权利要求1所述的一种应用于污水处理厂vocs的高效生物除臭装置，其特征是，所述加湿喷淋舱(8)内的喷淋头(12)至少为3个。
说明书
一种应用于污水处理厂vocs的高效生物除臭装置
技术领域
本实用新型涉及一种污水处理设备，特别是一种应用于污水处理厂vocs的高效生物除臭装置。
背景技术
恶臭污染源主要由节制阀井、进水间、格栅间、泵房、阀门井和排气阀井中污水气化挥发而来主要成份为H2S、NH3、硫醇、挥发性有机物(VOCs)等恶臭污染物等。含H2S NH3恶臭气体的质量方法有多种，目前国内最常用的方法有六种，即：吸收法、燃烧法、化学氧化法、冷凝法。
1、吸收法：适用于处理中浓度恶臭气体，利用酸或碱液与恶臭成分发生反应，使之转化为无臭成分，也可以用高锰酸钾、氯。过氧化氢等氧化剂加入吸收液中吸收恶臭气体。
2、吸附法：是利用某些具有较强吸附能力的物质，如活性炭、分子筛等，吸附恶臭成分，然后再解吸，吸附剂可再生使用。
3、燃烧法：有直接燃烧法和催化燃烧法。直接燃烧法是在600-1000℃的高温下，把恶臭物质氧化分解为二氧化碳和水，净化效果比较好，催化氧化法利用催化剂的作用，使恶臭物质在200-400℃的温度下催化燃烧。
4、化学氧化法：是在常温下通入臭氧或氯气，使某些恶臭成分氧化分解。
5、冷凝法：是将恶臭气体冷却或深冷，使其中的恶臭成分冷凝成液体或固体而与其相分离，适用于处理可回收利用恶臭物质或恶臭物质的一级处理中。
实用新型内容
发明目的：本实用新型公开了一种不需要再生过程和高温，处理效果高、稳定、使用寿命长、运行费用极低，不产生二次污染应用于污水处理厂vocs的高效生物除臭装置。
技术方案：本实用新型公开了一种应用于污水处理厂vocs的高效生物除臭装置，包括箱体，箱体和排气囱连通，箱体内分隔为生物除臭预洗涤器和生物过滤器;
所述生物除臭预洗涤器由上往下依次为碱洗舱，滤料层和进气舱;
所述生物过滤器由上往下依次为加湿喷淋舱，混合滤料和集气舱;
所述进气舱上设有进气管道;
所述碱洗舱通过管道和集气舱连通;
所述加湿喷淋舱通过管道和排气囱连通，加湿喷淋舱和管道连接处设有隔水器;
所述碱洗舱内设有一组喷淋头，喷淋头和第一循环水箱通过管道连通，管道上设有碱性药物投加装置;
加湿喷淋舱设有一组喷淋头，喷淋头和第二循环水箱通过管道连通，管道上设有有机溶液投加装置;
所述进气舱底部和第一循环水箱连通;
所述集气舱底部和第二循环水箱连通。
其中，所述碱洗舱内的喷淋头至少为一个。
其中，所述加湿喷淋舱内的喷淋头至少为3个。
设备使用时，含有硫化氢、氨气类恶臭气体通过进气口排入进气舱，碱洗舱中开始喷淋碱洗药剂，恶臭气体通过碱洗把大部分酸性气体及胺类等水溶性有机物中和分解，去除硫化氢、醇类、醚类、含氨类碱性气体和部分有机废气等，并且能调节气体温度、湿度、PH值，使进入生物过滤器的气体状态能保证微生物的最大活性;然后进入生物过滤器的集气舱中，在生物过滤器中，加湿喷淋舱开始喷洒有机溶液在混合滤料上形成生物膜，废气中不溶于水的有机物及剩余来不及处理的恶臭物质首先被混合填料表面的生物膜截留、生物氧化分解、降解，生成无机物质CO2和H2O等，完成废气的除臭过程。
经过处理后的气体通过隔水器汽水分离后，气体通过排气囱安全排放，净化效率可稳定在95-98%。
喷淋中喷洒的水和药剂可以循环使用。
有益效果：本实用新型公开的一种应用于污水处理厂vocs的高效生物除臭装置利用微生物的氧化能力使恶臭物质氧化分解、降解从而达到除臭的目的，不需要再生过程和高温，处理效果高、稳定、使用寿命长、运行费用极低，不产生二次污染。
