申请日2018.02.24
公开(公告)日2018.11.16
IPC分类号C02F9/08
摘要
本实用新型公开了一种资源回收企业生产废水处理系统，包括装置本体、废水箱、投放口、搅拌轴、过滤箱、水泵、净化箱和收集箱，所述装置本体一端设置有废水箱，所述废水箱上部一端开设有进水口，本实用新型结构科学合理，废水进入第一氧化室和氧化剂充分接触氧化，完成一级氧化分解，然后废水和多余氧化剂通过第二孔板进入第二氧化室，同时加入臭氧，与强效氧化剂催化氧化，分解废水中的有机物，降低颜色浓度，经过氧化沉淀，从而去除废水中的悬浮物和胶状物，清水流至净化箱，通过紫外灭菌灯和净化层，便于将废水进行灭菌吸附水中有害物质，使其达到水质标准，净化箱一侧设置有收集箱，便于将净化后的水体收集再利用。
权利要求书
1.一种资源回收企业生产废水处理系统，包括装置本体(1)、废水箱(2)、进水口(3)、投放口(4)、安装座(5)、搅拌电机(6)、搅拌轴(7)、搅拌叶(8)、通孔(9)、过滤箱(10)、出水管(11)、固定座(12)、过滤板(13)、挡块(14)、水泵(15)、氧化塔(16)、第一孔板(17)、第一氧化室(18)、第二孔板(19)、第二氧化室(20)、臭氧进口(21)、第三孔板(22)、净化箱(23)、紫外灭菌灯(24)、净化层(25)和收集箱(26)，其特征在于：所述装置本体(1)一端设置有废水箱(2)，所述废水箱(2)上部一端开设有进水口(3)，所述废水箱(2)上部另一端开设有投放口(4)，所述废水箱(2)上端设置有安装座(5)，所述安装座(5)上端安装有搅拌电机(6)，所述废水箱(2)内部相对于搅拌电机(6)下端设置有搅拌轴(7)，所述搅拌轴(7)外端均匀设置有搅拌叶(8)，所述搅拌叶(8)一端开设有通孔(9)，所述废水箱(2)下端设置有过滤箱(10)，所述过滤箱(10)上端一侧与废水箱(2)底部一侧通过出水管(11)连通，所述过滤箱(2)内部两侧均设置有固定座(12)，所述固定座(12)一端安装有过滤板(13)，所述过滤板(13)上端均匀设置有挡块(14)，所述过滤箱(10)一侧设置有水泵(15)，所述水泵(15)一侧设置有氧化塔(16)，所述氧化塔(16)底部一端与水泵(15)连接，所述氧化塔(16)内部下侧设置有第一孔板(17)，所述第一孔板(17)上端设置有第一氧化室(18)，所述第一氧化室(18)上端安装有第二孔板(19)，所述第二孔板(19)上端设置有第二氧化室(20)，所述第二氧化室(20)底部一端开设有臭氧进口(21)，所述第二氧化室(20)上端安装有第三孔板(22)，所述氧化塔(16)一侧设置有净化箱(23)，所述净化箱(23)上部一端与氧化塔(16)上部一端连接，所述净化箱(23)内部上侧安装有紫外灭菌灯(24)，所述紫外灭菌灯(24)下侧设置有活性炭净化层(25)，所述净化箱(23)一侧设置有收集箱(26)。
2.根据权利要求1所述的一种资源回收企业生产废水处理系统，其特征在于：所述过滤板(13)交错设置于过滤箱(10)内部两侧。
3.根据权利要求1所述的一种资源回收企业生产废水处理系统，其特征在于：所述挡块(14)为弧形。
4.根据权利要求1所述的一种资源回收企业生产废水处理系统，其特征在于：所述过滤板(13)外端设置有防腐层。
5.根据权利要求1所述的一种资源回收企业生产废水处理系统，其特征在于：所述氧化塔(16)顶部开设有清洗口。
说明书
一种资源回收企业生产废水处理系统
技术领域
本实用新型涉及废水处理技术领域，具体为一种资源回收企业生产废水处理系统。
背景技术
根据节能减排的要求，为解决再生资源回收利用问题，促进经济社会可持续发展，整合有限的资源构造再生资源回收、分拣、转运、加工利用、集中处理为一体的产业化格局，近几年，我国的再生资源回收利用行业得到前所未有的发展，但是在资源回收企业的生产过程中，如化工、石化、制药、纺织等工业行业会排放大量含难降解有机物的废水，会产生大量的高重金属、高盐、高COD废水，主要成分有镍、锂、钠、钾、氯离子、硫酸根离子等，这类废水成分复杂、可生化性差、COD严重超标，除了对水处理系统管道设备进行腐蚀，还会直接影响到周边的水体生态环境，另一方面，由于水处理难度大，企业面临较大的环保压力，对企业的扩大再生产会形成制约，所以急需制定出一套高效可行、成本低廉的水处理设备尤为必要，而现有的关于资源回收企业生产废水处理技术主要采用物理化学法，如化学氧化分解、药剂电解及反渗透等处理技术，这些方法成本较高，且对操作人员要求较高。
实用新型内容
本实用新型的目的在于提供一种资源回收企业生产废水处理系统，以解决资源回收企业的废水处理成本高，现场操作人员的工作熟练和环境保护问题。

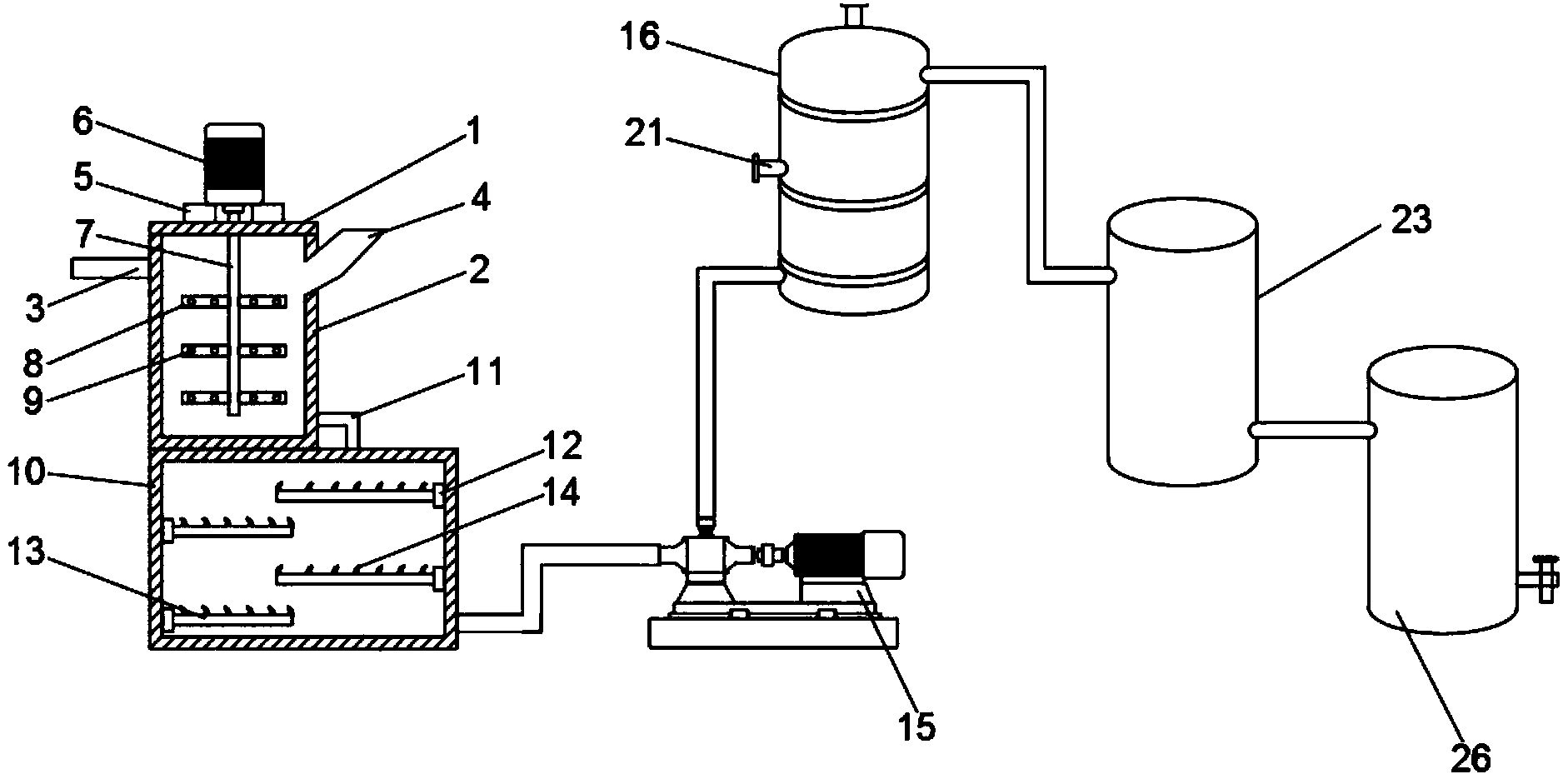

为实现上述目的，本实用新型提供如下技术方案：一种资源回收企业生产废水处理系统，包括装置本体、废水箱、进水口、投放口、安装座、搅拌电机、搅拌轴、搅拌叶、通孔、过滤箱、出水管、固定座、过滤板、挡块、水泵、氧化塔、第一孔板、第一氧化室、第二孔板、第二氧化室、臭氧进口、第三孔板、净化箱、紫外灭菌灯、活性炭净化层和收集箱，所述装置本体一端设置有废水箱，所述废水箱上部一端开设有进水口，所述废水箱上部另一端开设有投放口，所述废水箱上端设置有安装座，所述安装座上端安装有搅拌电机，所述废水箱内部相对于搅拌电机下端设置有搅拌轴，所述搅拌轴外端均匀设置有搅拌叶，所述搅拌叶一端开设有通孔，所述废水箱下端设置有过滤箱，所述过滤箱上端一侧与废水箱底部一侧通过出水管连通，所述过滤箱内部两侧均设置有固定座，所述固定座一端安装有过滤板，所述过滤板上端均匀设置有挡块，所述过滤箱一侧设置有水泵，所述水泵一侧设置有氧化塔，所述氧化塔底部一端与水泵连接，所述氧化塔内部下侧设置有第一孔板，所述第一孔板上端设置有第一氧化室，所述第一氧化室上端安装有第二孔板，所述第二孔板上端设置有第二氧化室，所述第二氧化室底部一端开设有臭氧进口，所述第二氧化室上端安装有第三孔板，所述氧化塔一侧设置有净化箱，所述净化箱上部一端与氧化塔上部一端连接，所述净化箱内部上侧安装有紫外灭菌灯，所述紫外灭菌灯下侧设置有活性炭净化层，所述净化箱一侧设置有收集箱。
优选的，所述过滤板交错设置于过滤箱内部两侧。
优选的，所述挡块为弧形。
优选的，所述过滤板外端设置有防腐层。
优选的，所述氧化塔顶部开设有清洗口。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，通过搅拌电机搅动，在搅拌叶开设通孔，有利于废水分流排散和搅动，增加废水与凝絮剂的接触面积，将络合物进行沉淀，在过滤箱内部两侧均设置过滤板，过滤板上端均匀设置有挡块，废水必须从过滤板的端头流下，挡块可以阻挡去除水中的大的络合吸附物，从而减小管道堵塞的可能性，在氧化塔内部第一氧化室填充有氧化剂，在第二氧化室填充有强效氧化剂，废水进入第一氧化室和氧化剂充分接触氧化，完成一级氧化分解，然后废水和多余氧化剂通过第二孔板进入第二氧化室，同时加入臭氧，与强效氧化剂催化氧化，分解废水中的有机物，降低颜色浓度，经过氧化沉淀，从而去除废水中的悬浮物和胶状物，清水流至净化箱，通过紫外灭菌灯和净化层，便于将废水进行灭菌吸附水中有害物质，使其达到水质标准，净化箱一侧设置有收集箱，便于将净化后的水体收集再利用。
