申请日2018.03.30
公开(公告)日2018.11.27
IPC分类号B01D29/03
摘要
本实用新型公开了一种市政工业用的印染环保废水处理装置，涉及市政工业用的印染环保废水处理技术领域。该市政工业用的印染环保废水处理装置，包括处理罐，所述处理罐的底部固定连接有支撑架，所述处理罐顶部的正中固定连接有进水管，所述处理罐一侧面的底部固定连接有出水管，所述出水管远离处理罐的一端固定连接有控制阀，所述出水管的中部固定连接有支撑杆，所述出水管的另一端设置有密封盒，所述出水管另一端的顶部和底部对称开设有第三开口。该市政工业用的印染环保废水处理装置，可以达到过滤降解后待排放废水的效果，拦截水中的杂质，使最终排放的水达到国标，解决了印染废水降解以后混有杂质难以排放的问题。
权利要求书

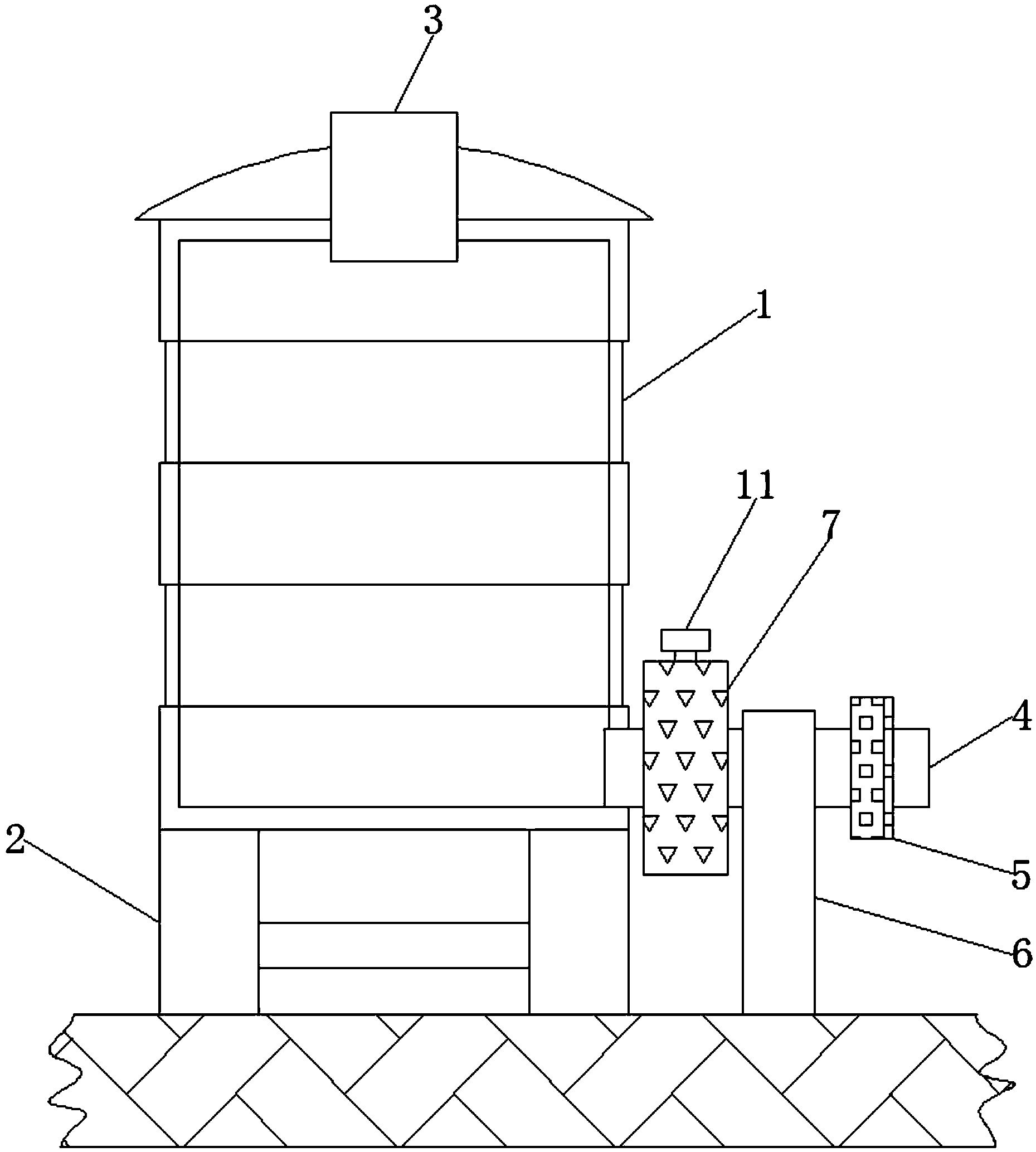

1.一种市政工业用的印染环保废水处理装置，包括处理罐(1)，其特征在于：所述处理罐(1)的底部固定连接有支撑架(2)，所述处理罐(1)顶部的正中固定连接有进水管(3)，所述处理罐(1)一侧面的底部固定连接有出水管(4)，所述出水管(4)远离处理罐(1)的一端固定连接有控制阀(5)，所述出水管(4)的中部固定连接有支撑杆(6)，所述出水管(4)的另一端设置有密封盒(7)，所述出水管(4)另一端的顶部和底部对称开设有第三开口，第三开口处固定连接有密封圈(17);
所述密封盒(7)两侧的正中对称开设有第一开口，第一开口处固定连接有第一限位块(8)，所述密封盒(7)内壁底部的正中固定连接有固定块(9)，所述密封盒(7)顶部的正中开设有第二开口，第二开口处固定连接有第二限位块(10)，所述密封盒(7)顶部的正中设置有卡板(11)，所述固定块(9)顶部的正中开设有第一限位槽(12)，所述第一限位槽(12)内壁底部的正中固定连接有固定柱(13)，所述卡板(11)靠近密封盒(7)一侧面的正中固定连接有支撑板(14)，所述支撑板(14)的中部设置有过滤网(15)，所述支撑板(14)远离卡板(11)一端的正中开设有第二限位槽(16)。
2.根据权利要求1所述的一种市政工业用的印染环保废水 处理装置，其特征在于：所述进水管(3)靠近处理罐(1)的一端贯穿处理罐(1)的壁体并延伸至处理罐(1)的内部，所述出水管(4)的另一端贯穿处理罐(1)的壁体并延伸至处理罐(1)的内部。
3.根据权利要求1所述的一种市政工业用的印染环保废水处理装置，其特征在于：所述出水管(4)的另一端贯穿第一限位块(8)并套接在密封盒(7)的中部，所述出水管(4)与第一限位块(8)固定连接。
4.根据权利要求1所述的一种市政工业用的印染环保废水处理装置，其特征在于：所述支撑板(14)的一端贯穿第二限位块(10)并延伸至密封盒(7)的内部，所述支撑板(14)与第二限位块(10)相贴合。
5.根据权利要求1所述的一种市政工业用的印染环保废水处理装置，其特征在于：所述支撑板(14)的一端贯穿密封圈(17)并套接在出水管(4)的中部，所述支撑板(14)与密封圈(17)相贴合。
6.根据权利要求1所述的一种市政工业用的印染环保废水处理装置，其特征在于：所述过滤网(15)靠近支撑板(14)的一端贯穿支撑板(14)的一侧面并延伸至支撑板(14)另一侧面的外部，所述过滤网(15)设置在出水管(4)内腔的正中。
7.根据权利要求1所述的一种市政工业用的印染环保废水处理装置，其特征在于：所述支撑板(14)的一端延伸至第一限位槽(12)的内部并贴合第一限位槽(12)的内壁，所述固定柱(13)远离第一限位槽(12)内壁的一端延伸至第二限位槽(16)的内部并贴合第二限位槽(16)的内壁。
说明书
一种市政工业用的印染环保废水处理装置
技术领域
本实用新型涉及市政工业用的印染环保废水处理技术领域，具体为一种市政工业用的印染环保废水处理装置。
背景技术
随着社会的日益发展，环境保护问题日趋严重，作为水体四大污染源之首的有机污染物的处理更是引起广泛的重视。印染工业是化学工业中环境污染及其严重的产业之一，印染废水色度大，有机物浓度高，组分复杂，难生物降解物质多，含有大量的无机盐、硫化物等，是难生物处理的工业废水之一，有机污染物去除是印染废水处理的重要内容，目前常用处理方法和装置都存在一定局限性：如化学沉淀法会产生大量难以处理的泥渣，生物法基建投资高，耐水质变化缓冲能力差，吸附法对去除废水中有机物有效，但价格高、再生困难。
中国专利公告号为CN206886708U，授权公告日为2018年01月16日，实用新型的名称为一种印染废水处理装置，该申请案公开了一种印染废水处理装置，包括降解管，所述降解管内设有流水通道，所述降解管两端设有进水管与出水管，所述进水管与出水管分别与流水通道连通，所述流水通道内设有降解结构，所述降解结构包括沿降解管轴向的框架，所述框架上设有若干相互平行的降解片，每一降解片与降解管的轴线垂直，每一降解片上设有若干通孔，每一降解片上设有降解疏水层。其中不足之处是经过降解以后，配出的水流中会混有不可降解的杂质，为排放带来困难。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种市政工业用的印染环保废水处理装置，解决了印染废水降解以后混有杂质难以排放的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种市政工业用的印染环保废水处理装置，包括处理罐，所述处理罐的底部固定连接有支撑架，所述处理罐顶部的正中固定连接有进水管，所述处理罐一侧面的底部固定连接有出水管，所述出水管远离处理罐的一端固定连接有控制阀，所述出水管的中部固定连接有支撑杆，所述出水管的另一端设置有密封盒，所述出水管另一端的顶部和底部对称开设有第三开口，第三开口处固定连接有密封圈。
所述密封盒两侧的正中对称开设有第一开口，第一开口处固定连接有第一限位块，所述密封盒内壁底部的正中固定连接有固定块，所述密封盒顶部的正中开设有第二开口，第二开口处固定连接有第二限位块，所述密封盒顶部的正中设置有卡板，所述固定块顶部的正中开设有第一限位槽，所述第一限位槽内壁底部的正中固定连接有固定柱，所述卡板靠近密封盒一侧面的正中固定连接有支撑板，所述支撑板的中部设置有过滤网，所述支撑板远离卡板一端的正中开设有第二限位槽。
优选的，所述进水管靠近处理罐的一端贯穿处理罐的壁体并延伸至处理罐的内部，所述出水管的另一端贯穿处理罐的壁体并延伸至处理罐的内部。
优选的，所述出水管的另一端贯穿第一限位块并套接在密封盒的中部，所述出水管与第一限位块固定连接。
优选的，所述支撑板的一端贯穿第二限位块并延伸至密封盒的内部，所述支撑板与第二限位块相贴合。
优选的，所述支撑板的一端贯穿密封圈并套接在出水管的中部，所述支撑板与密封圈相贴合。
优选的，所述过滤网靠近支撑板的一端贯穿支撑板的一侧面并延伸至支撑板另一侧面的外部，所述过滤网设置在出水管内腔的正中。
优选的，所述支撑板的一端延伸至第一限位槽的内部并贴合第一限位槽的内壁，所述固定柱远离第一限位槽内壁的一端延伸至第二限位槽的内部并贴合第二限位槽的内壁。
(三)有益效果
本实用新型提供了一种市政工业用的印染环保废水处理装置。具备以下有益效果：
(1)、该市政工业用的印染环保废水处理装置，通过设置的出水管、控制阀、支撑杆、密封盒、第一限位块、支撑板、过滤网的配合工作，达到过滤降解后待排放废水的效果，拦截水中的杂质，使最终排放的水达到国标，解决了印染废水降解以后混有杂质难以排放的问题。
(2)、该市政工业用的印染环保废水处理装置，通过设置的固定块、第二限位块、卡板、第一限位槽、固定柱、第二限位槽、密封圈的配合工作，达到方便更换过滤网的效果，防止过滤网被杂质堵塞，从而影响到过滤的效果，增强了该市政工业用的印染环保废水处理装置的实用性。
