申请日2008.11.20
公开(公告)日2009.05.06
IPC分类号C02F11/12
摘要
本发明涉及一种污泥脱水机，尤其是一种中、低速旋转离心污泥脱水机。按照本发明提供的技术方案，所述中、低速旋转离心污泥脱水机，包括具有封闭侧壁的外壳体，在外壳体内设置具有透水侧壁的内管体，在内管体内设置由搅拌轴与搅拌轴外壁面设置螺旋上升的搅拌叶形成的绞龙，该搅拌轴由外力驱动旋转，在外壳体上具有排水口，内管体具有向搅拌叶供应污泥物料的污泥进料口，在外壳体上设置与搅拌叶顶端部配合的污泥排料口，在所述搅拌叶的外边缘设置毛刷，所述毛刷的刷毛与内管体的内壁面接触。将本发明的技术用于中速和低速旋转离心污泥脱水机产品后，可有效提高脱水效率、减少运行机械事故、降低设备造价，并可自行清洁内管体。
翻译権利要求書

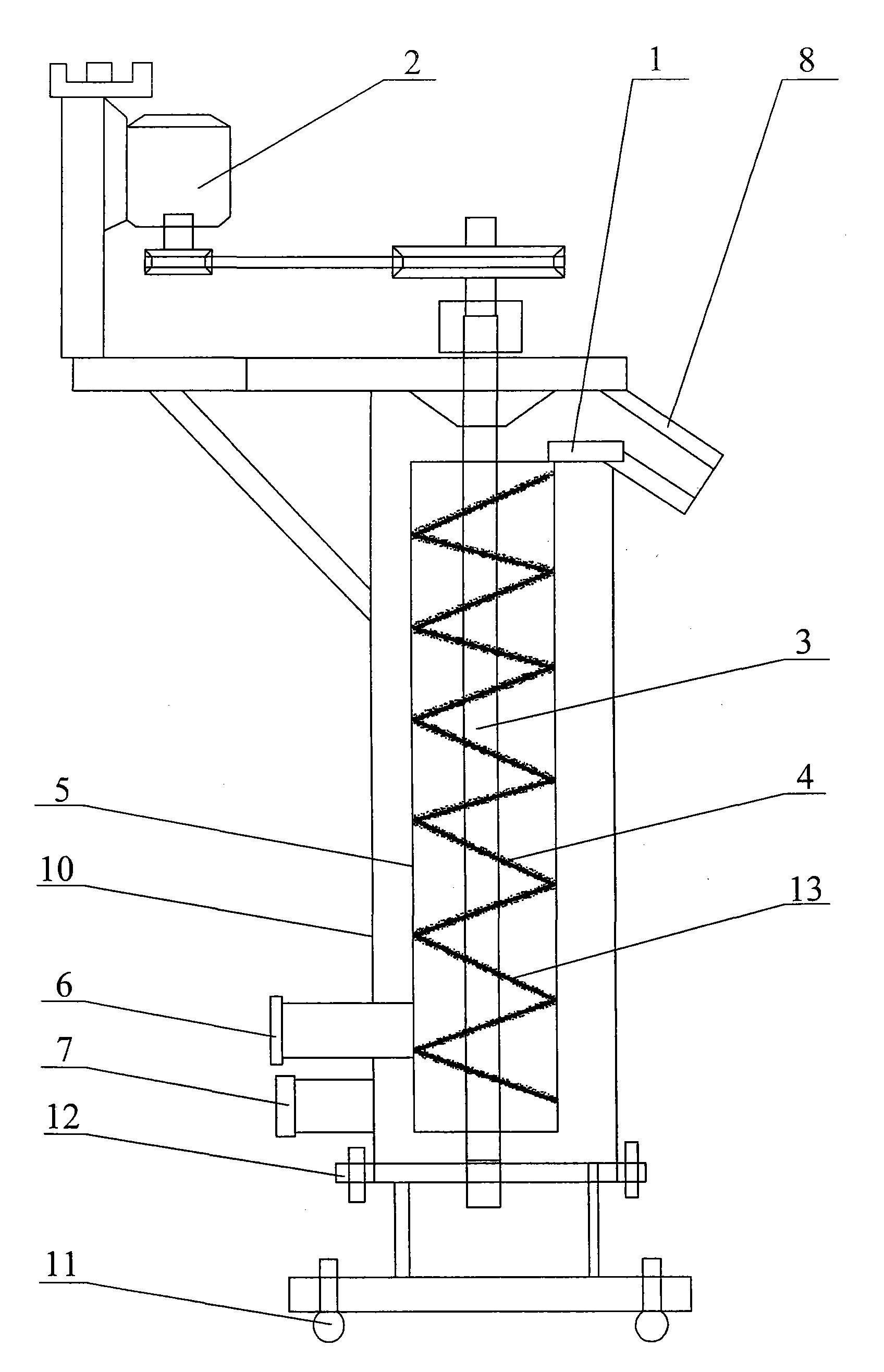

1、一种中、低速旋转离心污泥脱水机，包括具有封闭侧壁的外壳体(10)， 在外壳体(10)内设置具有透水侧壁的内管体(5)，在内管体(5)内设置由 搅拌轴(3)与搅拌轴(3)外壁面设置螺旋上升的搅拌叶(13)形成的绞龙， 该搅拌轴(3)由外力驱动旋转，在外壳体(10)上具有排水口(7)，内管体 (5)具有向搅拌叶(13)供应污泥物料的污泥进料口(6)，在外壳体(10) 上设置与搅拌叶(13)顶端部配合的污泥排料口(8)，其特征是：在所述搅 拌叶(13)的外边缘设置毛刷(4)，所述毛刷(4)的刷毛与内管体(5)的 内壁面接触。
2、如权利要求1所述的中、低速旋转离心污泥脱水机，其特征是：所述 外壳体(10)坐于底盘(12)上，底盘(12)的底端面设置平移滚轮(11)。
3、如权利要求1所述的中、低速旋转离心污泥脱水机，其特征是：在污 泥排料口(8)的进口处的内管体(5)与外壳体(10)之间架设有引导约束 板(1)。
4、如权利要求1所述的中、低速旋转离心污泥脱水机，其特征是：外壳 体(10)与内管体(5)的底端均开口，此时内管体(5)的底端开口即为污 泥进料口(6)，且搅拌轴(3)的底端部从外壳体(10)与内管体(5)的底 端部向下伸出，在搅拌轴(3)的底端部设置安装座(9)，在安装座(9)上 铰接有若干刮刀(14)。
5、如权利要求1所述的中、低速旋转离心污泥脱水机，其特征是：在外 壳体(10)的底端部内壁架设有限位套(15)，限位套(15)的中部设置便于 搅拌轴(3)并对其晃动进行约束的限位孔(15a)，在限位套(15)上还开设 置使外壳体(10)在限位套(15)上下方的空间保持连通的连通孔(15b)。
说明书
中、低速旋转离心污泥脱水机
技术领域
本发明涉及一种污泥脱水机，尤其是一种中、低速旋转离心污泥脱水机。
背景技术
污水治理工程，是整个环境工程中最大的课题，而污水治理工程的成败 主要取决于污水处理后所产生的污泥的处理。我国的城市和各类工厂建立起 无数的污水处理厂，这些污水处理厂产生的污泥一直困扰着它们正常运行的 一大难题。这其中污泥脱水又是污泥处理中的一个关键。
目前在我国污泥脱水主要使用板框压滤机和带式压滤机。对于这一两种 污泥脱水机，工厂多年使用的结论是：造价很高，出力效率较低，机械事故 不断，维修困难。使用厂家急盼着高效、低价、污泥脱水机的诞生。
发明内容
本发明的目的是克服现有技术中存在的不足，提供一种脱水效率高、内 管体可自洁、运行机械事故少、造价低廉的中、低速旋转离心污泥脱水机。
按照本发明提供的技术方案，所述中、低速旋转离心污泥脱水机，包括 具有封闭侧壁的外壳体，在外壳体内设置具有透水侧壁的内管体，在内管体 内设置由搅拌轴与搅拌轴外壁面设置螺旋上升的搅拌叶形成的绞龙，该搅拌 轴由外力驱动旋转，在外壳体上具有排水口，内管体具有向搅拌叶供应污泥 物料的污泥进料口，在外壳体上设置与搅拌叶顶端部配合的污泥排料口，在 所述搅拌叶的外边缘设置毛刷，所述毛刷的刷毛与内管体的内壁面接触。
所述外壳体坐于底盘上，底盘的底端面设置平移滚轮。在污泥排料口的 进口处的内管体与外壳体之间架设有引导约束板。
外壳体与内管体的底端均开口，此时内管体的底端开口即为污泥进料口， 且搅拌轴的底端部从外壳体与内管体的底端部向下伸出，在搅拌轴的底端部 设置安装座，在安装座上铰接有若干刮刀。在外壳体的底端部内壁架设有限 位套，限位套的中部设置便于搅拌轴并对其晃动进行约束的限位孔，在限位 套上还开设置使外壳体在限位套上下方的空间保持连通的连通孔。
将本发明的技术用于中速和低速旋转离心污泥脱水机产品后，可有效提 高脱水效率、减少运行机械事故、降低设备造价，并可自行清洁内管体。
