申请日2008.11.25
公开(公告)日2009.05.06
IPC分类号C01B31/08
摘要
一种利用污泥制备污泥活性炭的方法及污泥活性炭，按照1000000重量份的水处理厂的污泥加入50～100重量份的絮凝剂和2-10重量份重金属螯合剂;将得到的污泥配料置于搅拌装置中进行搅拌、脱水、烘干;将得到的污泥配料置于半干馏气化炉中进行半干馏处理，然后按照重量比：污泥半焦∶黏合剂∶调孔剂=100∶10-30∶1-5均化混捏造粒，并进行晾晒;将得到的配料置于活化炉中进行活化处理，活化处理后进行筛分、制粉得到污泥活性炭。采用本发明制备的污泥活性炭，具有大孔、中孔、过渡孔丰富，吸附平衡能力突出，吸附速度快，特别适合污水处理应用，也可用于处理废水、废气和改良土壤。
翻译権利要求書
1.利用污泥制备污泥活性炭的方法，其特征在于包括如下步骤：
(1)按照1000000重量份的水处理厂的污泥加入50～100重量份的絮凝剂PAM和2-10 重量份重金属螯合剂，得到污泥配料;
(2)将步骤(1)得到的污泥配料置于搅拌装置中进行搅拌，然后再将搅拌后的污泥配 料置于浓缩脱水装置中进行脱水，浓缩脱水后污泥配料的含水量为75%—85%;
(3)将步骤(2)得到的脱水污泥配料置于烘干装置中进行烘干，烘干温度为60℃—120 ℃，烘干后污泥配料的含水量为20%—30%;
(4)将步骤(3)得到的烘干污泥配料置于半干馏气化炉中进行半干馏处理，半干馏温 度为300℃—400℃，半干馏后得到的污泥半焦的可挥发份Vf为7%—15%，对污泥半焦进行 除石、除铁、筛分处理，然后按照重量比：污泥半焦：黏合剂：调孔剂=100：10—30：1—5 均化混捏造粒，并进行晾晒;
(5)将步骤(4)得到的粒状配料置于活化炉中，进行活化处理，活化处理温度为850 ℃—950℃，活化处理后进行筛分、制粉得到污泥活性炭。
2.按照权利要求1所述的利用污泥制备污泥活性炭的方法，其特征在于：所述步骤(4) 中的黏合剂为沥青或焦油，调孔剂为纸浆黑液或无烟煤煤粉或烟煤煤粉或氯化钾或氢氧化钾 或氢氧化钠。
3.按照权利要求1所述的利用污泥制备污泥活性炭的方法，其特征在于：所述步骤(3) 中的烘干装置中用于烘干所述污泥的热介质气体和所述步骤(4)中的半干馏气化炉中用于对 所述污泥进行半干馏处理的热介质气体是通过串连有烟气换热器的管路由焚烧炉提供的，从 烘干装置中排出的气体通过换热器被加热后，被输送至活化炉作为活化气体，所述步骤(5) 中的活化炉中用于对所述污泥半焦进行活化处理的热介质气体是由焚烧炉提供，活化炉和半 干馏气化炉排出的气体被输送至焚烧炉用作燃料和热介质气体。
4.按照权利要求3所述的利用污泥制备污泥活性炭的方法，其特征在于：所述换热器通 过串联有余热锅炉和吸附净化塔的管路与烟囱的进气口相连。
5.按照权利要求1所述的利用污泥制备污泥活性炭的方法，其特征在于：所述步骤(3) 中的烘干装置中用于烘干所述污泥的热介质气体是所述步骤(4)中的半干馏气化炉中排出的 气体，从烘干装置中排出的气体在烟气混合器中与来自焚烧炉的气体混合后，被输送至活化 炉作为活化气体，用于对所述污泥配料进行半干馏处理的热介质气体是通过连接有余热锅炉 的管路由焚烧炉提供的，活化炉和半干馏气化炉排出的气体被输送至焚烧炉用作燃料和热介 质气体。
6.按照权利要求1至5中任何一项所述的利用污泥制备污泥活性炭的方法得到所述污泥 活性炭。
说明书
利用污泥制备污泥活性炭的方法及污泥活性炭
技术领域
本发明涉及一种污泥处理技术，具体地说涉及一种将来自净水水处理厂、污水水处理厂 的污泥加工成污泥活性炭的方法及污泥活性炭。
背景技术
现有的净水水处理厂和污水水处理厂的污泥通常是进行弃置处理，或者是进行焚烧处理、 填埋处理，这几种处理方法不仅占用土地，也会污染环境。净水水处理厂和污水水处理厂的 污泥中含有许多炭和多种金属成分，具备了制活性炭的客观条件，如果对其加以妥善的处理 应用，不仅可以减少污泥造成的环境污染，还可以制造出具有高附加值的活性炭产品，并且 这一活性炭产品可回用于源水或污水处理过程。
发明内容
本发明的目的是提供一种节能环保，安全可靠地将污泥减量化、安全化和资源化处理， 所制备的污泥活性炭大孔、中孔、过渡孔丰富，吸附平衡能力突出，吸附速度快的利用污泥 制备污泥活性炭的方法及污泥活性炭。
本发明提供了一种利用污泥制备污泥活性炭的方法，包括如下步骤：
(1)按照1000000重量份的水处理厂的污泥加入50～100重量份的絮凝剂PAM和2-10 重量份重金属螯合剂，得到污泥配料;
(2)将步骤(1)得到的污泥配料置于搅拌装置中进行搅拌，然后再将搅拌后的污泥配 料置于浓缩脱水装置中进行脱水，浓缩脱水后污泥配料的含水量为75%—85%;
(3)将步骤(2)得到的脱水污泥配料置于烘干装置中进行烘干，烘干温度为60℃—120 ℃，烘干后污泥配料的含水量为20%—30%;
(4)将步骤(3)得到的烘干污泥配料置于半干馏气化炉中进行半干馏处理，半干馏温 度为300℃—400℃，半干馏后得到的污泥半焦的可挥发份Vf为7%—15%，对污泥半焦进行 除石、除铁、筛分处理，然后按照重量比：污泥半焦∶黏合剂∶调孔剂=100∶10—30∶1—5 均化混捏造粒，并进行晾晒;
(5)将步骤(4)得到的粒状配料置于活化炉中，进行活化处理，活化处理温度为850 ℃—950℃，活化处理后进行筛分、制粉得到污泥活性炭。
本发明的利用污泥制备污泥活性炭的方法，其中所述步骤(3)中的黏合剂为沥青或焦油， 调孔剂为纸浆黑液或无烟煤煤粉或烟煤煤粉或氯化钾或氢氧化钾或氢氧化钠。

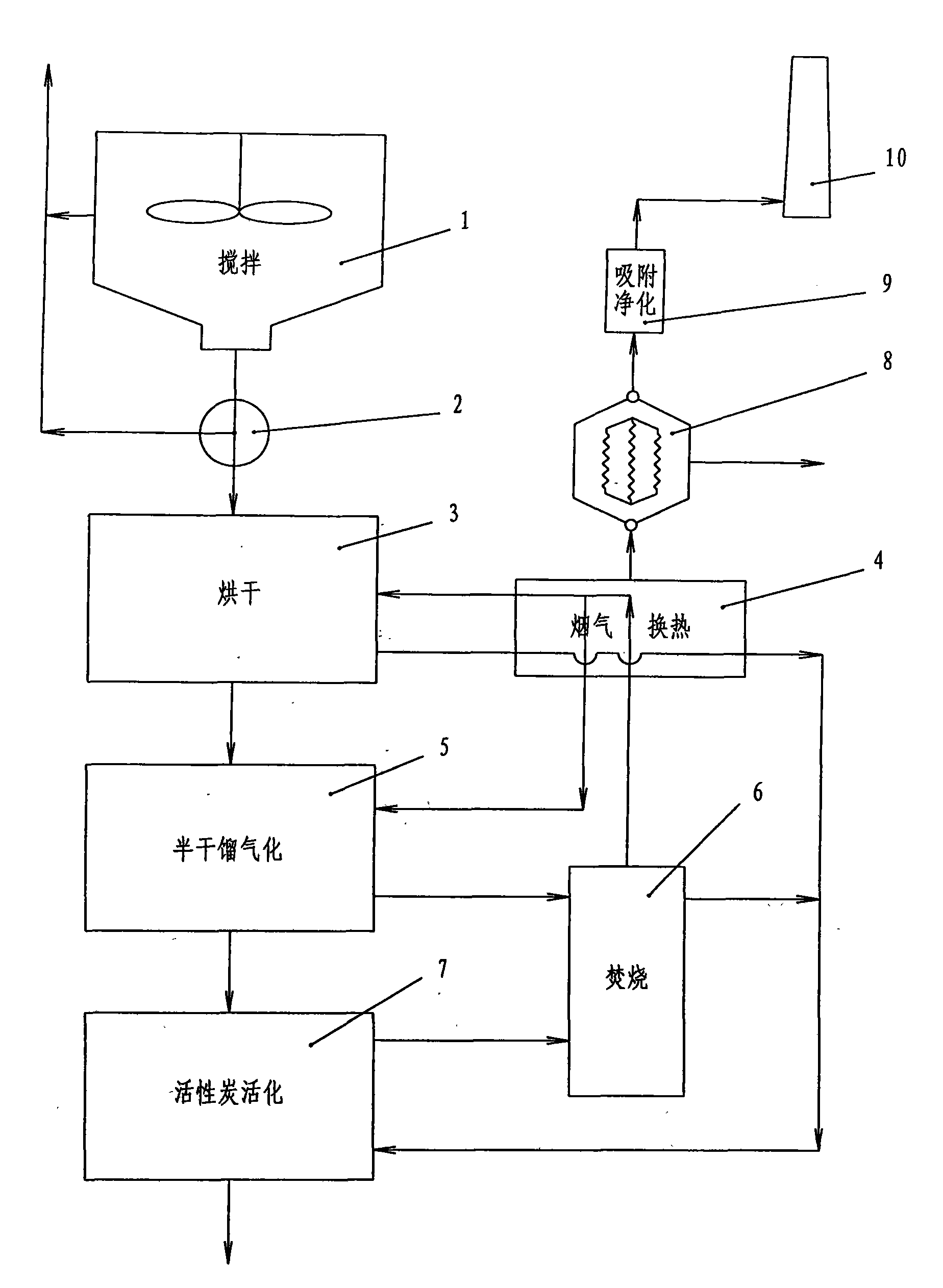

本发明的利用污泥制备污泥活性炭的方法，其中所述步骤(3)中的烘干装置中用于烘干 所述污泥的热介质气体和所述步骤(4)中的半干馏气化炉中用于对所述污泥进行半干馏处理 的热介质气体是通过串连有烟气换热器的管路由焚烧炉提供的，从烘干装置中排出的气体通 过换热器被加热后，被输送至活化炉作为活化气体，所述步骤(5)中的活化炉中用于对所述 污泥半焦进行活化处理的热介质气体是由焚烧炉提供，活化炉和半干馏气化炉排出的气体被 输送至焚烧炉用作燃料和热介质气体。
本发明的利用污泥制备污泥活性炭的方法，其中所述换热器通过串联有余热锅炉和吸附 净化塔的管路与烟囱的进气口相连。
本发明的利用污泥制备污泥活性炭的方法，其中所述步骤(3)中的烘干装置中用于烘干 所述污泥的热介质气体是所述步骤(4)中的半干馏气化炉中排出的气体，从烘干装置中排出 的气体在烟气混合器中与来自焚烧炉的气体混合后，被输送至活化炉作为活化气体，用于对 所述污泥配料进行半干馏处理的热介质气体是通过连接有余热锅炉的管路由焚烧炉提供的， 活化炉和半干馏气化炉排出的气体被输送至焚烧炉用作燃料和热介质气体。
本发明的污泥活性炭，按照所述的利用污泥制备污泥活性炭的方法得到所述污泥活性炭。
本发明的利用污泥制备污泥活性炭的方法，采用本发明特有的配方，按照1000000重量 份的水处理厂的污泥加入50～100重量份的絮凝剂PAM和2-10重量份重金属螯合剂进行配 料，所得到的本发明的污泥活性炭，尤其适用于处理污水、废水和废气，同时也可以改良土 壤。采用本发明制备的污泥活性炭具有大孔、中孔、过渡孔丰富，吸附平衡能力突出，吸附 速度快等特点，特别适合污水处理应用，也可用于处理废水、废气和改良土壤。
