申请日2008.11.24
公开(公告)日2009.08.12
IPC分类号F04D29/64; F04D3/00
摘要
一种沉淀池污泥去除及污泥回流的潜水轴流泵，其特征在于：泥浆泵采用潜水轴流泵，在出泥管与进泥管之间设置井筒;潜水轴流泵放置在井筒内的座圈上，靠重量与座圈结合在一起。本实用新型的有益效果：潜水轴流泵与井筒连接靠重力，无任何紧固件，当泵出现故障需要检修时，直接将泵用绳索提出，方便检修。
翻译権利要求書
1、一种沉淀池污泥去除及污泥回流的潜水轴流泵，其特征在于：泥浆泵采 用潜水轴流泵，在出泥管与进泥管之间设置井筒;潜水轴流泵放置在井筒内的 座圈上，靠重量与座圈结合在一起。
说明书
用于沉淀池污泥去除及污泥回流的潜水轴流泵
一、技术领域
本实用新型涉及一种用于沉淀池污泥去除及污泥回流的潜水轴流泵。
二、背景技术
沉淀池的污泥沉淀到池底后，由吸泥泵和吸泥管组成的吸泥系统吸走池底污 泥，并通过行车的移动使吸泥管吸遍整个沉淀池。以往行车吸泥机采用液下泵， 液下泵的进出口全部都淹没在水里，而且与出泥管、进泥管用螺栓连接，检修 或更换，必须放净池里的水，工作量极大，影响工艺调试的连续性。
三、发明内容
本实用新型的目的就是为了克服上述现有技术存在的不足，而提供一种沉 淀池污泥去除及污泥回流的潜水轴流泵，便于维护和检修。

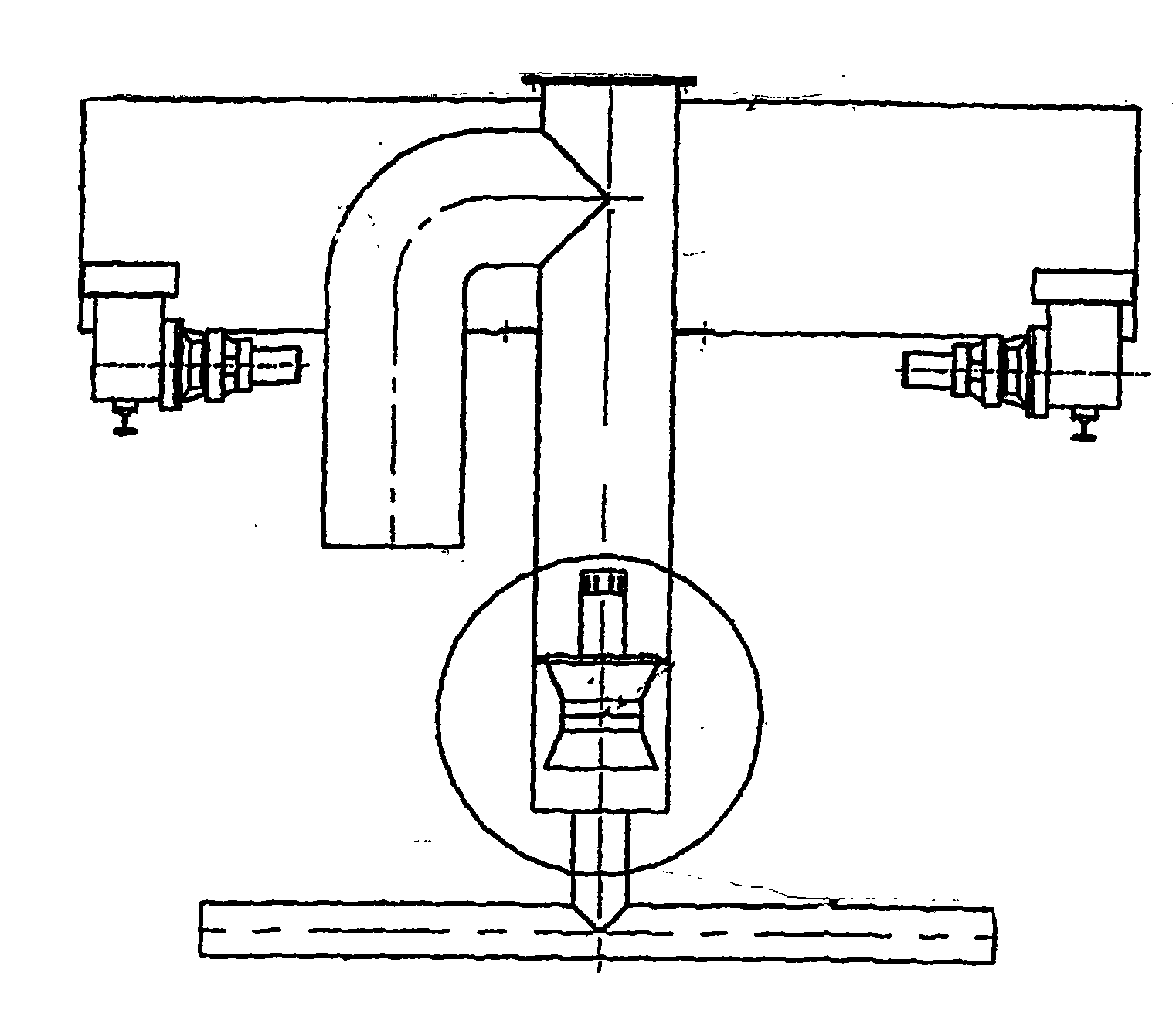

本实用新型的技术方案为：一种沉淀池污泥去除及污泥回流的潜水轴流泵， 其特征在于：泥浆泵采用潜水轴流泵，在出泥管与进泥管之间设置井筒;潜水 轴流泵放置在井筒内的座圈上，靠重量与座圈结合在一起。
本实用新型的有益效果：潜水轴流泵与井筒连接靠重力，无任何紧固件， 当泵出现故障需要检修时，直接将泵用绳索提出，方便检修。
