申请日2018.02.09
公开(公告)日2018.07.06
IPC分类号C02F9/08
摘要
本发明提供一种具有较高经济和环保性能的农村污水净化装置，包括主箱体以及架设设置于该主箱体一端端头部位上部的初级过滤箱;该所述主箱体中、初级过滤箱下部还开设有沉浸池;还包括开设于主箱体中的杀菌仓、搅拌仓以及检测仓;该主箱体内部还设置有电源、控制器、无线通讯传输单元、数据存储器、报警器、温湿度传感器以及蓝牙传输单元;该初级过滤箱内部设置有加热器、加药箱、加湿器以及PH值检测仪,实际使用过程中，本净化装置可以达到很好的过滤、杀菌和检测的效果，且结构设计合理，制作成本低，使用效果好，便于日常维护。
权利要求书
1.一种具有较高经济和环保性能的农村污水净化装置，其特征在于：包括主箱体以及架设设置于该主箱体一端端头部位上部的初级过滤箱;该所述主箱体中、初级过滤箱下部还开设有沉浸池;还包括开设于主箱体中的杀菌仓、搅拌仓以及检测仓;该主箱体内部还设置有电源、控制器、无线通讯传输单元、数据存储器、报警器、温湿度传感器以及蓝牙传输单元;该初级过滤箱内部设置有加热器、加药箱、加湿器以及PH值检测仪;该无线通讯传输单元、数据存储器、报警器、温湿度传感器、蓝牙传输单元、加热器、加药箱、加湿器以及PH值检测仪与控制器电性连接;所述初级过滤箱外部连接有用于将污水输送到初级过滤箱中的输送管道;且所述初级过滤箱底部开设有用于将处理完成后的污水排入沉浸池中的通孔;所述沉浸池中设置有若干层过滤板、PVC过滤层以及纱布过滤层;各过滤板包括活性炭过滤板、石英砂过滤板、海绵过滤板、鹅卵石过滤层以及无烟煤过滤板;且活性炭过滤板、石英砂过滤板、海绵过滤板、鹅卵石过滤层以及无烟煤过滤板的厚度依次减小;所述活性炭过滤板的厚度范围为6.1cm至5.9cm;所述石英砂过滤板的厚度范围为4.8cm至5.7cm;所述海绵过滤板的厚度范围为3.9cm至4.6cm;所述鹅卵石过滤层的厚度范围为3.3cm至3.8cm;所述无烟煤过滤板的厚度范围为2.9cm至3.2cm;在所述沉浸池与杀菌仓中间开设有第一过滤网;该第一过滤网中设置有若干个并排布局设置的初级过滤网，所述初级过滤网中开设有若干个过滤孔，且过滤孔的孔径大小范围为0.7-1.3mm;在所述杀菌仓中设置有若干个UV杀菌灯以及若干个紫外线杀菌灯;且各UV杀菌灯安设于杀菌仓的前端墙壁上，各紫外线杀菌灯安设于杀菌仓的后端墙壁上;还包括设置于杀菌仓内部的水质传感器;所述搅拌仓中设置有上层搅拌器组件以及下层搅拌器组件，且设置有用于安设上层搅拌器组件和下层搅拌器组件的旋转轴;还包括用于驱动上层搅拌器组件和下层搅拌器组件上下移动的升降驱动气缸;所述上层搅拌器组件包括与旋转轴轴向卡合的卡合块以及绕该卡合块外围环状等间距设置的若干个搅拌叶片;该下层搅拌器的结构与上层搅拌器的结构相同;且下层搅拌器的搅拌叶片大于上层搅拌器的搅拌叶片;还包括设置于该所述搅拌仓底部的曝气管组件;所述检测仓中设置有浑浊度传感器以及液位传感器;该UV杀菌灯、紫外线杀菌灯、水质传感器、升降驱动气缸、曝气管组件、浑浊度传感器以及液位传感器与控制器电性连接。
2.如权利要求1所述的一种具有较高经济和环保性能的农村污水净化装置，其特征在于：所述杀菌仓上部还设置有沼气发电箱体。
3.如权利要求1所述的一种具有较高经济和环保性能的农村污水净化装置，其特征在于：所述杀菌仓与搅拌仓底部设置有第二过滤网;且该第二过滤网中开设有若干个过滤孔，过滤孔的孔径大小范围为0.5-1.2mm。
4.如权利要求1所述的一种具有较高经济和环保性能的农村污水净化装置，其特征在于：所述主箱体外部还设置有触摸显示屏以及若干个控制按钮以及水龙头;在所述水龙头端头部位设置有流量计量仪。
5.如权利要求4所述的一种具有较高经济和环保性能的农村污水净化装置，其特征在于：所述触摸显示屏为电容式触摸显示屏。
6.如权利要求1至5中任意一项权利要求所述的一种具有较高经济和环保性能的农村污水净化装置，其特征在于：所述输送管道的管径大小范围为6-9cm。
说明书
一种具有较高经济和环保性能的农村污水净化装置
[技术领域]
本发明涉及污水净化装置技术领域，尤其涉及一种结构设计合理，使用方便且造价低廉的具有较高经济和环保性能的农村污水净化装置。
[背景技术]
在我国的农村生活污水主要由洗涤废水构成，由于绝大多数农村没有相应的污水处理系统，直接流放入地表或河流湖泊，地表污水腐烂变质后，既影响生活环境，又给农民的身体健康带来隐患，而直接注入河流湖泊或渗透至地下的大量污水则会造成水体污染，影响饮用水安全，而且大型的人工污水处理系统虽然适合处理农村生活污水，但其占地面积大，费用投入广，或难以适应我国村庄分布分散的实际情况，推广应用过程受阻。
随着智能化水平的不断提高，怎样迎合目前阶段智能化的现状，将污水处理设备与智能化相结合，提高经济和环保性能，是本领域的技术人员经常考虑的问题，也进行了大量的研发和实验，并取得了较好的成绩。
[发明内容]
为克服现有技术所存在的问题，本发明提供一种结构设计合理，使用方便且造价低廉的具有较高经济和环保性能的农村污水净化装置。
本发明解决技术问题的方案是提供一种具有较高经济和环保性能的农村污水净化装置，包括主箱体以及架设设置于该主箱体一端端头部位上部的初级过滤箱;该所述主箱体中、初级过滤箱下部还开设有沉浸池;还包括开设于主箱体中的杀菌仓、搅拌仓以及检测仓;该主箱体内部还设置有电源、控制器、无线通讯传输单元、数据存储器、报警器、温湿度传感器以及蓝牙传输单元;该初级过滤箱内部设置有加热器、加药箱、加湿器以及PH值检测仪;该无线通讯传输单元、数据存储器、报警器、温湿度传感器、蓝牙传输单元、加热器、加药箱、加湿器以及PH值检测仪与控制器电性连接;所述初级过滤箱外部连接有用于将污水输送到初级过滤箱中的输送管道;且所述初级过滤箱底部开设有用于将处理完成后的污水排入沉浸池中的通孔;所述沉浸池中设置有若干层过滤板、PVC过滤层以及纱布过滤层;各过滤板包括活性炭过滤板、石英砂过滤板、海绵过滤板、鹅卵石过滤层以及无烟煤过滤板;且活性炭过滤板、石英砂过滤板、海绵过滤板、鹅卵石过滤层以及无烟煤过滤板的厚度依次减小;所述活性炭过滤板的厚度范围为6.1cm至5.9cm;所述石英砂过滤板的厚度范围为4.8cm至5.7cm;所述海绵过滤板的厚度范围为3.9cm至4.6cm;所述鹅卵石过滤层的厚度范围为3.3cm至3.8cm;所述无烟煤过滤板的厚度范围为2.9cm至3.2cm;在所述沉浸池与杀菌仓中间开设有第一过滤网;该第一过滤网中设置有若干个并排布局设置的初级过滤网，所述初级过滤网中开设有若干个过滤孔，且过滤孔的孔径大小范围为0.7-1.3mm;在所述杀菌仓中设置有若干个UV杀菌灯以及若干个紫外线杀菌灯;且各UV杀菌灯安设于杀菌仓的前端墙壁上，各紫外线杀菌灯安设于杀菌仓的后端墙壁上;还包括设置于杀菌仓内部的水质传感器;所述搅拌仓中设置有上层搅拌器组件以及下层搅拌器组件，且设置有用于安设上层搅拌器组件和下层搅拌器组件的旋转轴;还包括用于驱动上层搅拌器组件和下层搅拌器组件上下移动的升降驱动气缸;所述上层搅拌器组件包括与旋转轴轴向卡合的卡合块以及绕该卡合块外围环状等间距设置的若干个搅拌叶片;该下层搅拌器的结构与上层搅拌器的结构相同;且下层搅拌器的搅拌叶片大于上层搅拌器的搅拌叶片;还包括设置于该所述搅拌仓底部的曝气管组件;所述检测仓中设置有浑浊度传感器以及液位传感器;该UV杀菌灯、紫外线杀菌灯、水质传感器、升降驱动气缸、曝气管组件、浑浊度传感器以及液位传感器与控制器电性连接。
优选地，所述杀菌仓上部还设置有沼气发电箱体。
优选地，所述杀菌仓与搅拌仓底部设置有第二过滤网;且该第二过滤网中开设有若干个过滤孔，过滤孔的孔径大小范围为0.5-1.2mm。
优选地，所述主箱体外部还设置有触摸显示屏以及若干个控制按钮以及水龙头;在所述水龙头端头部位设置有流量计量仪。
优选地，所述触摸显示屏为电容式触摸显示屏。
优选地，所述输送管道的管径大小范围为6-9cm。

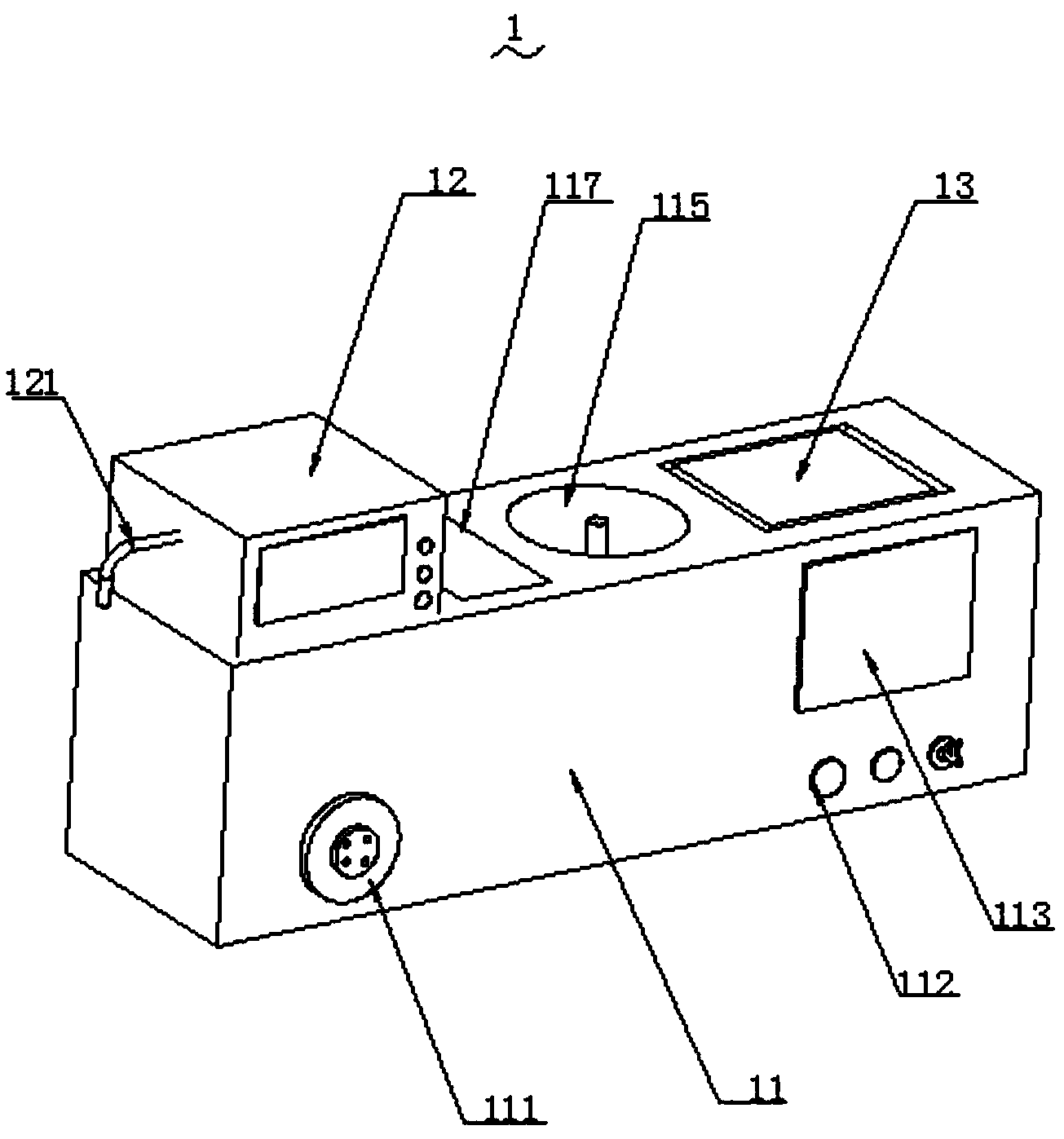

与现有技术相比，本发明一种具有较高经济和环保性能的农村污水净化装置通过同时设置主箱体11及架设设置于该主箱体11一端端头部位上部的初级过滤箱121，且在该所述主箱体11中、初级过滤箱121下部开设沉浸池118，结合开设于主箱体11中的杀菌仓117、搅拌仓115以及检测仓13，该主箱体11内部还设置电源、控制器、无线通讯传输单元、数据存储器、报警器、温湿度传感器以及蓝牙传输单元，实际使用过程中，本净化装置可以达到很好的过滤、杀菌和检测的效果，且结构设计合理，制作成本低，使用效果好，便于日常维护。
