申请日2018.01.30
公开(公告)日2018.08.17
IPC分类号F04B43/02; F04B53/20
摘要
本发明公开了一种用于污水处理的隔膜泵装置,包括泵体,泵体上从一侧到另一侧依次设置有进液管道、泵缸以及出液管道,泵体内两侧并列设置有两条连接进液管道和出液管道的工作腔,两个工作腔分置于泵缸的两端,进液管道的中部开设有贯穿通道,进液管道内位于贯穿通道的两侧各设置有一个第一滤网,第一滤网布置于贯穿通道的边缘处。本发明实施例提供的用于污水处理的隔膜泵装置,基于隔膜泵两个工作腔间歇进液输送的特点,一方面,颗粒物不会被持续紧压于滤网上,降低堵塞滤网的概率,另一方面,在一个进液口进液时,其会对另一个进液口形成吸附作用,如此将部分吸附于另一个进液口的颗粒物吸下,减轻其堵塞工况。
权利要求书
1.一种用于污水处理的隔膜泵装置,包括泵体,所述泵体上从一侧到另一侧依次设置有进液管道、泵缸以及出液管道,所述泵体内两侧并列设置有两条连接所述进液管道和出液管道的工作腔,两个所述工作腔分置于所述泵缸的两端,其特征在于,
两个所述工作腔分别与所述进液管道的相对两侧一一对应连通,所述进液管道的中部开设有贯穿通道,所述进液管道内位于所述贯穿通道的两侧各设置有一个第一滤网,所述第一滤网布置于所述贯穿通道的边缘处;
所述泵体的材质为铸铁或者不锈钢。
2.根据权利要求1所述的隔膜泵装置,其特征在于,所述贯穿通道呈倒锥台状,两个所述第一滤网沿着贴合倒锥台状的所述贯穿通道的边缘线布置。
3.根据权利要求1所述的隔膜泵装置,其特征在于,所述进液管道的外壁上设置有多个第一凸起部,各所述第一凸起部设置于所述贯穿通道的边缘处,所述第一滤网的两端分别固定连接于一所述第一凸起部。
4.根据权利要求3所述的隔膜泵装置,其特征在于,所述第一滤网上设置有环形凸起,所述环形凸起贴合于所述进液管道的内壁上。
5.根据权利要求1所述的隔膜泵装置,其特征在于,所述进液管道的内壁上设置有多个第二凸起部,各所述第二凸起部设置于所述贯穿通道的边缘处,所述第一滤网的两端分别固定连接于一所述第二凸起部。
6.根据权利要求1所述的隔膜泵装置,其特征在于,所述进液管道的中部呈断开状的缺口,所述贯穿通道为所述缺口的一部分。
7.根据权利要求6所述的隔膜泵装置,其特征在于,所述进液管道上位于所述缺口的两侧各设置有一竖杆,两个所述竖杆通过横杆相连接。
8.根据权利要求1所述的隔膜泵装置,其特征在于,所述进液管道上相对设置有两个倒锥台状的骨架,两个所述骨架的底部分别覆盖所述贯穿通道的两端,两个所述骨架上各覆盖有一第二滤网。
说明书
用于污水处理的隔膜泵装置
技术领域
本发明涉及流体机械,具体涉及一种用于污水处理的隔膜泵装置。
背景技术
污水处理中,需要使用较多的水泵来输送污水或者污泥,由于污水和污泥中的颗粒杂质较多,其会对泵产生较大的磨损,而隔膜泵的传动机构与被输送介质之间的并不直接接触,基于该特性,其被大量的应用到污水处理领域。
图1为现有技术中隔膜泵的结构示意图,如图1所示,隔膜泵包括泵体,所述泵体上从一侧到另一侧依次设置有进液管道1’、泵缸2’以及出液管道3’,所述泵体内两侧并列设置有两条连接所述进液管道和出液管道的工作腔,两个所述工作腔4’分置于所述泵缸的两端,泵缸内设置有隔膜片5’,当隔膜片5’向传动机构一边运动,泵缸内工作时为负压而吸入液体,当隔膜片向另一边运动时,则排出液体,被输送介质在泵缸内被膜片与工作液体隔开,只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触,而不接触柱塞以及密封装置,这就使柱塞等重要零件完全在油介质中工作,处于良好的工作状态。
虽然由于隔膜泵的传动特性使得被疏散杂质的颗粒杂质无法磨损传动部分,但是这些颗粒物却会对隔膜片形成冲击,因此还是越少的颗粒杂质进入传动部分越好,为解决该问题,部分隔膜泵在进液口设置一个滤网,但是长期工作后颗粒物会堵塞滤网,导致隔膜泵的工作效率下降。
发明内容
本发明的目的是提供一种用于污水处理的隔膜泵装置,以解决现有技术的上述不足之处。
为了实现上述目的,本发明提供如下技术方案:
一种用于污水处理的隔膜泵装置,包括泵体,所述泵体上从一侧到另一侧依次设置有进液管道、泵缸以及出液管道,所述泵体内两侧并列设置有两条连接所述进液管道和出液管道的工作腔,两个所述工作腔分置于所述泵缸的两端,
两个所述工作腔分别与所述进液管道的相对两侧一一对应连通,所述进液管道的中部开设有贯穿通道,所述进液管道内位于所述贯穿通道的两侧各设置有一个第一滤网,所述第一滤网布置于所述贯穿通道的边缘处。所述泵体的材质为铸铁或者不锈钢。
上述的隔膜泵装置,所述贯穿通道呈倒锥台状,两个所述第一滤网沿着贴合倒锥台状的所述贯穿通道的边缘线布置。
上述的隔膜泵装置,所述进液管道的外壁上设置有多个第一凸起部,各所述第一凸起部设置于所述贯穿通道的边缘处,所述第一滤网的两端分别固定连接于一所述第一凸起部。
上述的隔膜泵装置,所述第一滤网上设置有环形凸起,所述环形凸起贴合于所述进液管道的内壁上。
上述的隔膜泵装置,所述进液管道的内壁上设置有多个第二凸起部,各所述第二凸起部设置于所述贯穿通道的边缘处,所述第一滤网的两端分别固定连接于一所述第二凸起部。
上述的隔膜泵装置,所述进液管道的中部呈断开状的缺口,所述贯穿通道为所述缺口的一部分。
上述的隔膜泵装置,所述进液管道上位于所述缺口的两侧各设置有一竖杆,两个所述竖杆通过横杆相连接。

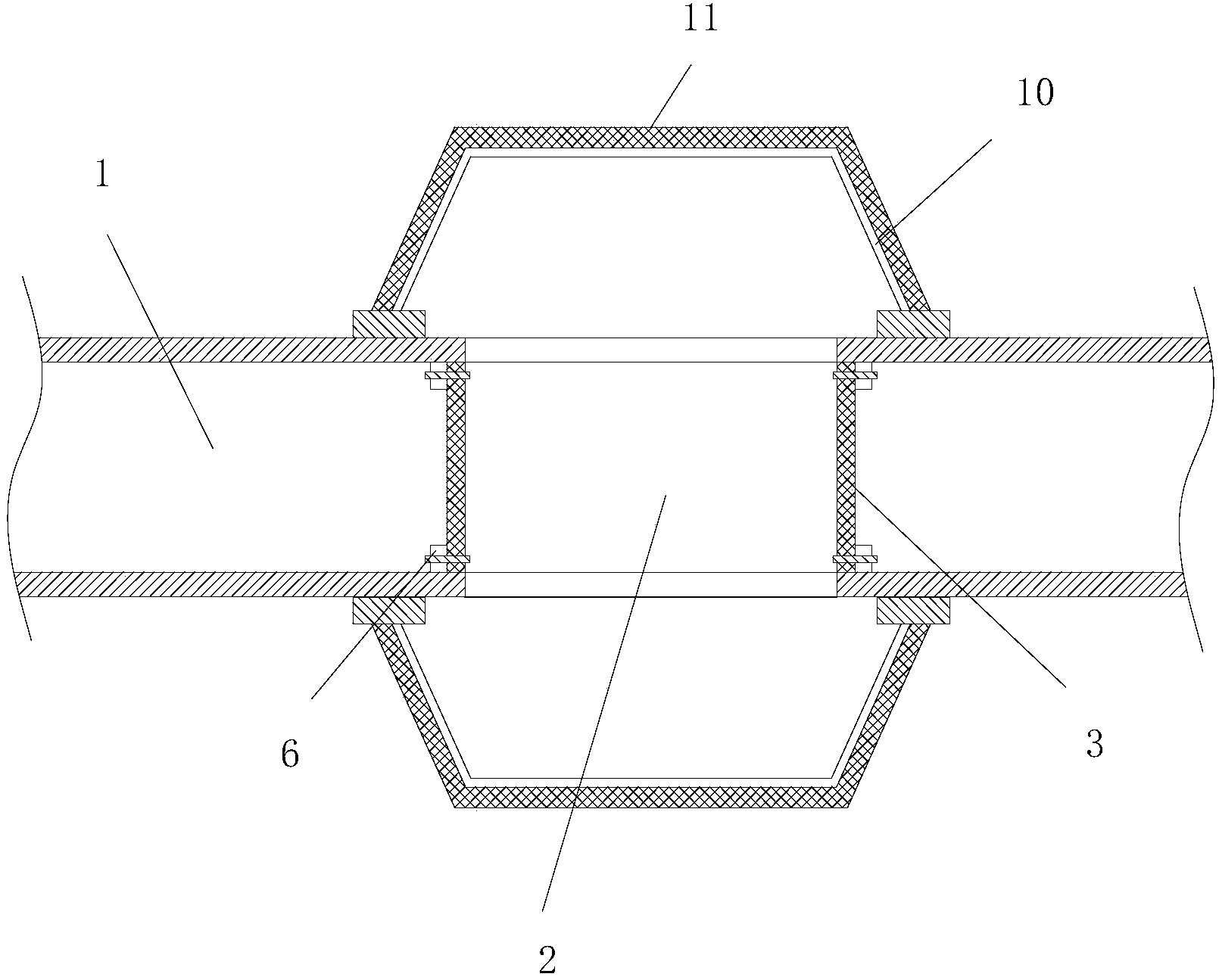

上述的隔膜泵装置,所述进液管道上相对设置有两个倒锥台状的骨架,两个所述骨架的底部分别覆盖所述贯穿通道的两端,两个所述骨架上各覆盖有一第二滤网。
在上述技术方案中,本发明提供的用于污水处理的隔膜泵装置,在进液管道两个相对进液部分各设置一个滤网,基于隔膜泵两个工作腔间歇进液输送的特点,一方面,颗粒物不会被持续紧压于滤网上,降低堵塞滤网的概率,另一方面,在一个进液口进液时,其会对另一个进液口形成吸附作用,如此将部分吸附于另一个进液口的颗粒物吸下,减轻其堵塞工况。
