申请日2003.09.02
公开(公告)日2005.01.12
IPC分类号E01H1/08; E01H1/10
摘要
本实用新型涉及卫生清洁设备技术领域，特指一种道路灰尘、污水清洁机。包括有机动车、盛水箱、清洁箱及收集箱，盛水箱与清洁箱之间有送水高压喷头连接，而收集箱连接于清洁箱的后侧，所述清洁机还配备有机动空压机组，且清洁箱为无下盖的中空体，清洁箱的底部四周边充满有机动空压机组供给的内倾高压气流。通过高压气流的阻隔作用使清洁箱内底部的清洁水冲刷路面时不致于往路面四边流散，并由此提高清洁的速度，同时由高压气流带动清洁水冲刷路面，溶合路面灰尘及污水的同时还保证路面不受到如排刷等器具的机械损伤，清洁效果佳，且避免灰尘飞扬。
権利要求書

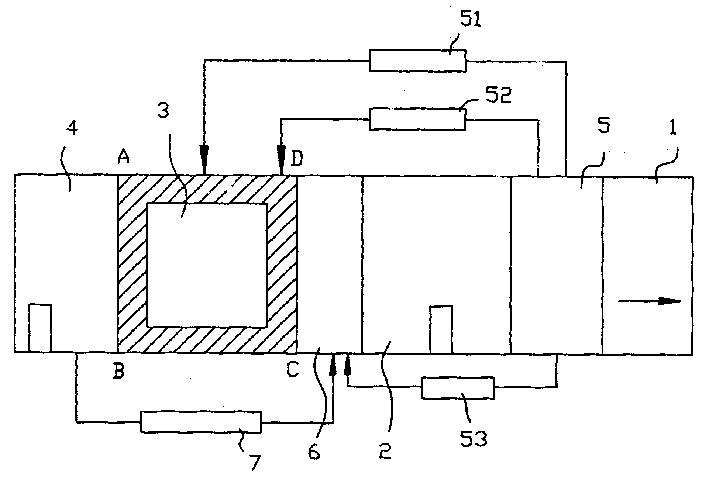

1、道路灰尘、污水清洁机，包括有机动车(1)、盛水箱(2)、 清洁箱(3)及收集箱(4)，盛水箱(2)与清洁箱(3)之间有送水 高压喷头(6)连接，而收集箱(4)连接于清洁箱(3)的后侧，其 特征在于：所述清洁机还配备有机动空压机组(5)，且清洁箱(3) 为无下盖的中空体，清洁箱(3)的底部四周边充满有机动空压机组 (5)供给的内倾高压气流。
2、根据权利要求1所述的道路灰尘、污水清洁机，其特征在于： 所述内倾高压气流由固设在清洁箱(3)底部四周边的斜置扁嘴气管 给予导向。
3、根据权利要求1所述的道路灰尘、污水清洁机，其特征在于： 所述收集箱(4)还通过二次水利用装置(7)与送水高压喷头(6) 连接。
4、根据权利要求3所述的道路灰尘、污水清洁机，其特征在于： 所述二次水利用装置(7)可为水泵或螺纹水浆。
说明书
道路灰尘、污水清洁机
技术领域：
本实用新型涉及卫生清洁设备技术领域，特指一种道路灰尘、污 水清洁机。
背景技术：
目前，道路环保清洁设备常见的有道路清扫车和洒水车，对于使 用道路清扫车，可将道路路面颗粒杂物通过圆排刷旋动吸进清洁箱， 但是其不足之处存在于：1、清扫运行行驶速度慢;2、清扫运行中， 仍扬起灰尘;3、当路面有水份或潮湿，细微灰尘溶入路面水中，清 扫车就无法清扫掉。对于使用洒水车，喷洒水雾或水珠虽然均匀地附 在路面上，且也有一定的喷洒宽度，但只起到短暂的润湿路面、凝结 灰尘的作用，只要水份蒸发和车辆通过，加之车辆跑动或风吹，仍旧 扬起灰尘，根本没有切断灰尘源。
发明内容：
本实用新型的目的在于克服现有技术的缺陷，提供一种清扫速度 加快，清洁效果更佳的道路灰尘、污水清洁机。
为达到上述目的，本实用新型包括有机动车、盛水箱、清洁箱及 收集箱，盛水箱与清洁箱之间有送水高压喷头连接，而收集箱连接于 清洁箱的后侧，同时清洁机上还配备有机动空压机组，且清洁箱为一 无上、下盖的中空体，清洁箱的底部四周边充满有机动空压机组供给 的内倾高压气流。
所述收集箱还通过二次水利用装置与送水高压喷头连接，二次水 利用装置可为水泵或螺纹水浆。
本实用新型在清洁箱靠贴路面的底部四周边附设有内倾的高压 气流，通过高压气流的阻隔作用使清洁箱内的清洁水作用于路面时不 致于往路面四边流散，并由此提高清洁的速度，同时由高压气流带动 清洁水冲刷路面，溶合路面灰尘及污水的同时还保证路面不受到如排 刷等器具的机械损伤;再者，采用高压气流带动水清洁路面，有效溶 合路面灰尘，避免灰尘飞扬，且路面迅速干燥，无过多水份残留于路 面，避免不必要的交通事故发生。
