申请日2003.09.06
公开(公告)日2004.10.06
IPC分类号C02F3/30; C02F1/00
摘要
本实用新型提供了一种高温工业污水余热利用水解反应器，属于一种污水处理装置，它有壳体，壳体上、下端分别有上水套体和下水套体，上、下水套体与壳体内的换热管相连通，上水套体上连通有自来水进口、下水套体上连通有自来水出口，壳体下部安装的下布水器与污水进口相连通，壳体上部安装的上布水器与污水出口相连通，上、下布水器上的布水口与壳体内部、换热管外的腔体相通，这种水解反应器，自来水与流经壳体内的高温污水进行热交换，污水被降温，自来水被加热后可引入生产过程，实现了余热利用，污水在被降温的同时进行厌氧水解反应，结构简单紧凑，占地面积小，设备投资少，运行费用低，污水处理效果好。
権利要求書

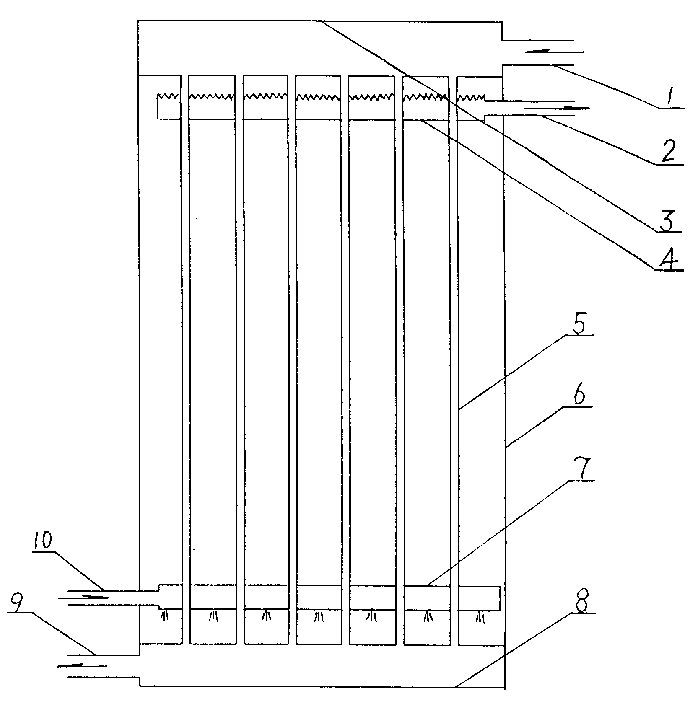

1、高温工业污水余热利用水解反应器，其特征在于，它有壳体 (6)，壳体上、下端分别有上水套体(3)和下水套体(8)，上、下 水套体与壳体内的换热管(5)相连通，上水套体上连通有自来水进 口(1)、下水套体上连通有自来水出口(9)，壳体下部安装的下布水 器(7)与污水进口(10)相连通，壳体上部安装的上布水器(4)与 污水出口(2)相连通，上、下布水器上的布水口与壳体内部、换热 管外的腔体相通。
说明书
高温工业污水余热利用水解反应器
技术领域
本实用新型提供了一种污水处理装置，尤其是一种水解反应器。
背景技术
污水特别是工业污水，通常采用生化法(包括好氧生化法和厌氧 生化法)治理。然而，部分工业污水如印染污水排放时的温度超过 35℃，这样的水温对工业污水好氧生化法的治理，带来了极大的危 害。好氧生化法的最适宜温度为15～30℃，水温高于35℃，将破坏 整个的好氧生物系统。自然散热(如冷却塔散热等)降温存在夏季散 热效果差、散热成本太高的问题，且余热形成浪费。
发明内容
本实用新型所要解决的技术问题是，提供一种高温工业污水余热 利用水解反应器，它将热交换器与厌氧水解反应器结合成一体，在对 污水进行降温的同时进行厌氧水解反应。
本实用新型是这样实现的，高温工业污水余热利用水解反应器， 它有壳体，壳体上、下端分别有上水套体和下水套体，上、下水套体 与壳体内的换热管相连通，上水套体上连通有自来水进口、下水套体 上连通有自来水出口，壳体下部安装的下布水器与污水进口相连通， 壳体上部安装的上布水器与污水出口相连通，上、下布水器上的布水 口与壳体内部、换热管外的腔体相通。
采用上述结构的高温工业污水余热利用水解反应器，自来水从换 热管内流过，与流经壳体内的高温污水进行热交换，污水被降温，自 来水被加热，加热后的自来水可引入生产过程，实现了余热利用。降 温后的污水达到了后面的好氧生化法污水处理的温度要求，降温的同 时，污水进行厌氧水解反应，即该水解反应器同时起到热交换器和厌 氧水解反应器的作用。结构简单紧凑，占地面积小，设备投资少，运 行费用低，污水处理效果好。
