申请日2003.09.13
公开(公告)日2004.09.22
IPC分类号E03C1/302
摘要
一种有线遥控智能污水管道疏通清理器，外壳为密封壳体，外壳内部装有工作电机和主动轮电机，工作电机的轴通过密封轴承后伸出外壳，前端与绞刀、钢丝刷或毛刷连接，主动轮电机的轴通过变速器带动主动轮转动，外壳后部的挂钩上系有钢丝绳，外壳内的电机控制电缆线通过外壳的引线口与装有开关的控制盒连接，控制盒内装有正反转开关和变速开关，它们分别通过控制电缆线和主动轮电机、工作电机相连接。这种疏通清理器使用方便，可减轻劳动强度，有良好的效果。
権利要求書
1、一种有线遥控智能污水管道疏通清理器，其特征是包括外壳、绞刀、 导向轮和主动轮，外壳为密封壳体，近似园柱形，后端面呈流线型，外壳内部 装有工作电机和主动轮电机，工作电机的轴通过密封轴承后伸出外壳，前端与 绞刀、钢丝刷或毛刷连接，主动轮电机的轴通过变速器带动主动轮转动，外壳 后部的挂钩上系有钢丝绳，外壳内的电机控制电缆线通过外壳的引线口与装有 开关的控制盒连接，控制盒内装有正反转开关和变速开关，它们分别通过控制 电缆线和主动轮电机、工作电机相连接。
2、根据权利要求1所述的污水管道疏通清理器，其特征是所说的定向轮 的两侧装有交叉安装的导向杆。
3、根据权利要求1所述的污水管道疏通清理器，其特征是所说的定向轮 可以是单轮或两个并列的轮，或三个小轮组成的月球车轮。
4、根据权利要求1所述的污水管道疏通清理器，其特征是所说的电缆线 和钢丝绳连接在线盘上。
5、根据权利要求1所述的污水管道疏通清理器，其特征是所说的外壳前 端的上部装有投射灯和摄像头，在控制盒上装有显示屏。
说明书
有线遥控智能污水管道疏通清理器
技术领域 本实用新型涉及一种供排水设备，特别涉及一种污水管道疏通清 理器。
背景技术 城市的污水管道在长期使用过程中，难免发生堵塞，管道内部的 除绣或清理也是一个难题，目前的疏通清理方法是用竹片、小钢筋或其他手工 工具，人工作业，劳动强度大，效果不佳，特别当堵塞点离井口较远时，更是 难以达到理想效果。
发明内容 本实用新型的目的是提供一种有线遥控智能污水管道疏通清理 器，该疏通清理器使用方便，可减轻劳动强度，而且有较好的疏通清理效果。

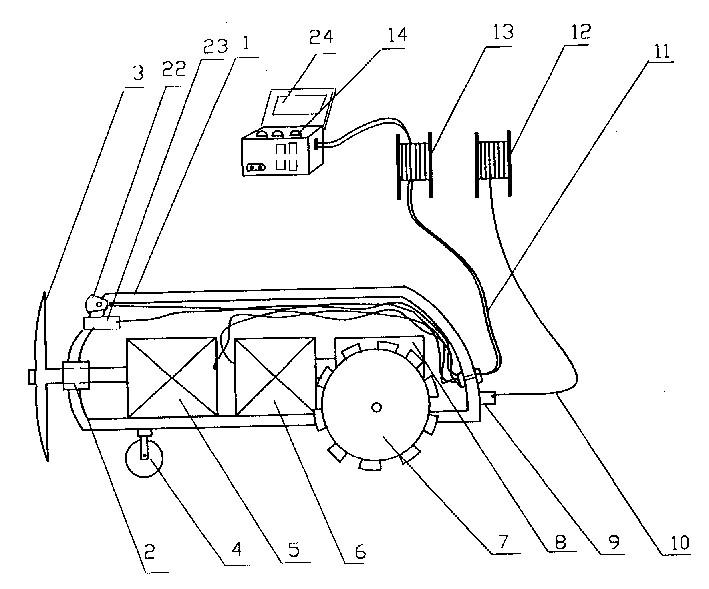

本实用新型是通过以下技术方案来实现的：一种有线遥控智能污水管道疏 通清理器，包括外壳、绞刀、导向轮和主动轮，外壳为密封壳体，近似园柱 形，后端面呈流线型，外壳内部装有工作电机和主动轮电机，工作电机的轴通 过密封轴承后伸出外壳，前端与绞刀、钢丝刷或毛刷连接，主动轮电机的轴通 过变速器带动主动轮转动，外壳后部的挂钩上系有钢丝绳，外壳内的电机控制 电缆线通过外壳的引线口与装有开关的控制盒连接，控制盒内装有正反转开关 和变速开关，它们分别通过控制电缆线和主动轮电机、工作电机相连接。
这种污水管道疏通清理器的原理和使用方法是，将它从井口放入待疏通清 理的管道口，合上主动轮的正转开关，该清理器就会像小车一样沿着管道前进， 当前进到需要疏通或清理的位置时，合上工作电机的开关，由于绞刀，或钢丝 刷、毛刷的快速旋转，堵塞的杂物被粉碎，或管道内壁被清理，从而达到疏通 清理的效果。工作完毕后，主动轮电机反转，清理器后退，拉动钢丝绳，可将 其提出井口。
上述技术方案中所说的定向轮的两侧装有交叉安装的导向杆。由于导向杆 交叉安装，当疏通清理器遇到管壁的阻碍时，能够自动调整方向，继续前进。
上述技术方案中所说的定向轮可以是单轮或两个并列的轮，或三个小轮组 成的月球车轮。采用不同的导向轮，目的是为了适用具有不同地形复杂性的管 道。
上述技术方案中所说的电缆线和钢丝绳连接在线盘上。通过线盘的放线或 收线，该清理器可在管道中行进很远的距离，完成疏通清理任务。
上述技术方案中所说的外壳前端的上部装有投射灯和摄像头，在控制盒上 装有显示屏。它们的作用是观察管道以及清理器的工作情况。
上述技术方案中，控制盒内安装的变速开关和正反转开关可以人工控制， 也可以通过微处理器和设定在微处理器中的程序进行自动控制，从而实现更高 程度的智能化。
本实用新型的优点是，一、以机械代替人工，使用方便，减轻了工人的劳 动强度;二、能在管道中自动行进，不受距离限制;三、由于使用了电动刀具 和工具，能有效地对管道进行疏通和清理。
