申请日2003.09.17
公开(公告)日2005.02.23
IPC分类号F04D7/04; F04D29/22; F04D29/42
摘要
一种环保污水泵，包含转轴、叶轮、蜗壳和进水锥管，其特征在于：该叶轮的叶片数量为2～4片，叶片的包角为120°～180°，叶片进口处的圆角半径不小于10mm;蜗壳与进水口相对的一侧直径大于该叶轮直径的通孔;该通孔上设置具有轴承座和轴封的盖体;蜗壳和进水锥管的周缘上开设有具封盖的大型手孔。本实用新型解决提高长纤维和超大固体物质的通过能力，以及便于排堵的技术问题，其次是解决密封的磨损渗漏的技术问题，再其次是解决泵运行中振动的技术问题。
権利要求書
1、一种环保污水泵，包含转轴、叶轮、蜗壳和进水锥管，其特征在于： 该叶轮的叶片数量为2～4片，叶片的包角为120°～180°，叶片进口处的 圆角半径不小于10mm;蜗壳与进水口相对的一侧直径大于该叶轮直径的 通孔;该通孔上设置具有轴承座和轴封的盖体;蜗壳和进水锥管的周缘上 开设有具封盖的大型手孔。
2、根据权利要求1所述的环保型污水泵，其特征在于：设置在盖体上 的轴封是整体式的双端面机械密封，该双端面机械密封与转轴间还设有耐 磨衬套。
3、根据权利要求1所述的环保污水泵，其特征在于：该盖体是一个具 有连接凸缘的空心圆锥体，轴承座固定在该盖体的锥体小端，轴封位于该 盖体的锥体大端的密封座孔内。
4、根据权利要求2所述的环保污水泵，其特征在于：该盖体是一个具 有连接凸缘的空心圆锥体，轴承座固定在该盖体的锥体小端，轴封位于该 盖体的锥体大端的密封座孔内。
5、根据权利要求1、2、3或4所述的环保型污水泵，其特征在于：该 叶轮进口端面与对应的进水锥管端面之间分别设置有对应靠合的密封环。
6、根据权利要求1、2、3或4所述的环保型污水泵，其特征在于：设 置有两端分别与转轴输入端、电动机输出轴相连接的万向节转动轴/加长式 膜片联轴器。
7、根据权利要求5所述的环保型污水泵，其特征在于：设置有两端分 别与转轴输入端、电动机输出轴相连接的万向节转动轴/加长式膜片联轴 器。
说明书
环保型污水泵
技术领域：
本实用新型是关于水泵，特别是关于污水泵。
背景技术：
污水泵是离心泵的一种，其叶轮的叶片数较少，一般为4～6片，因此叶 片之间的距离较大，适宜污水中夹杂的固体物质通过。为提高效率，叶片的 包角可达120°。但由此一来叶片出口间的距离增大有限，同时遇长纤维或 超大的固体物质时会堵塞，而污水中夹杂有长纤维和超大固体物质在所难免。 而且一旦堵塞，需将整个污水泵从泵座上卸下后，方可进行拆开，才能将堵 塞物质清除。不仅费时费工，又十分不便。更为甚者是，现有的污水泵与一 般离心泵一样，均是采用填料密封，其优点是成本低，但其易磨损，容易渗 漏，导致泵房工作环境差。最后，对于大型污水泵来说，泵组振动一直是难 以解决的问题。
发明内容：
本实用新型目的在于提供一种环保型污水泵，解决提高长纤维和超大固 体物质的通过能力，以及便于排堵的技术问题，其次是解决密封的磨损渗漏 的技术问题，再其次是解决泵运行中振动的技术问题。
本实用新型解决上述技术问题的技术方案如下：

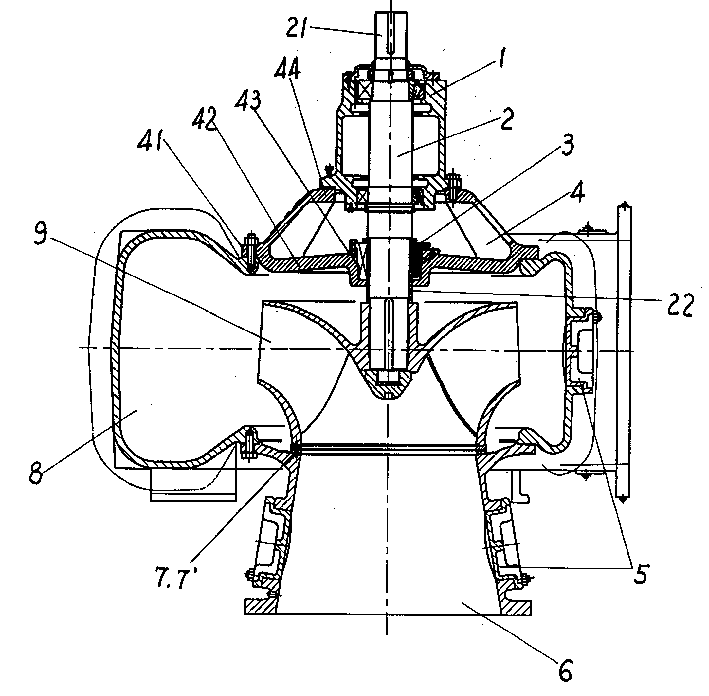

一种环保污水泵，包含转轴、叶轮、蜗壳和进水锥管，其特征在于：该 叶轮的叶片数量为2～4片，叶片的包角为120°～180°，叶片进口处的圆角 半径不小于10mm;蜗壳与进水口相对的一侧直径大于该叶轮直径的通孔; 该通孔上设置具有轴承座和轴封的盖体;蜗壳和进水锥管的周缘上开设有具 封盖的大型手孔。
上述的环保型污水泵，其特征在于：设置在盖体上的轴封是整体式的双 端面机械密封，该双端面机械密封与转轴间还设有耐磨衬套。
上述的环保污水泵，其特征在于：该盖体是一个具有连接凸缘的空心圆 锥体，轴承座固定在该盖体的锥体小端，轴封位于该盖体的锥体大端的密封 座孔内。
上述的环保型污水泵，其特征在于：该叶轮进口端面与对应的进水锥管 端面之间分别设置有对应靠合的密封环。
上述的环保型污水泵，其特征在于：设置有两端分别与转轴输入端、电 动机输出轴相连接的万向节转动轴/加长式膜片联轴器。
本实用新型比现有的污水泵减少了叶片的数量，极大地增加了叶片之间 的距离，允许更大的固体物质随污水一起通过，同时叶片进口处的圆角又大， 其抗长纤维缠绕能力特优，大大降低了堵塞的可能，而且一旦堵塞，不必将 整个泵卸除进、出水管后从底座上拆下来再分解排堵，它可以直接通过设置 在进水锥管、蜗壳上的大型手孔快速方便地检查和清除;必要时，还可以将 叶轮、转轴连同盖体一起从蜗壳中抽出，进行清除堵塞物或进行维修。
率先使用了美国Flowserve公司BRO型整体式的双端面机械密封，它磨 损小，且有自动补偿结构，因此密封性能特别优良，清除了原先填料密封磨 损后污水渗漏现象，改善了泵房工作环境。
设置万向节传动轴，不仅可使污水泵和电机设置在两个不同的基础上， 又可降低了污水泵和电机安装同心度要求，既有利降低和消除污水泵运转时 的振动，又方便简化了安装工作，降低安装费用。
