申请日2018.02.10
公开(公告)日2018.10.16
IPC分类号C02F9/14; H02J7/35
摘要

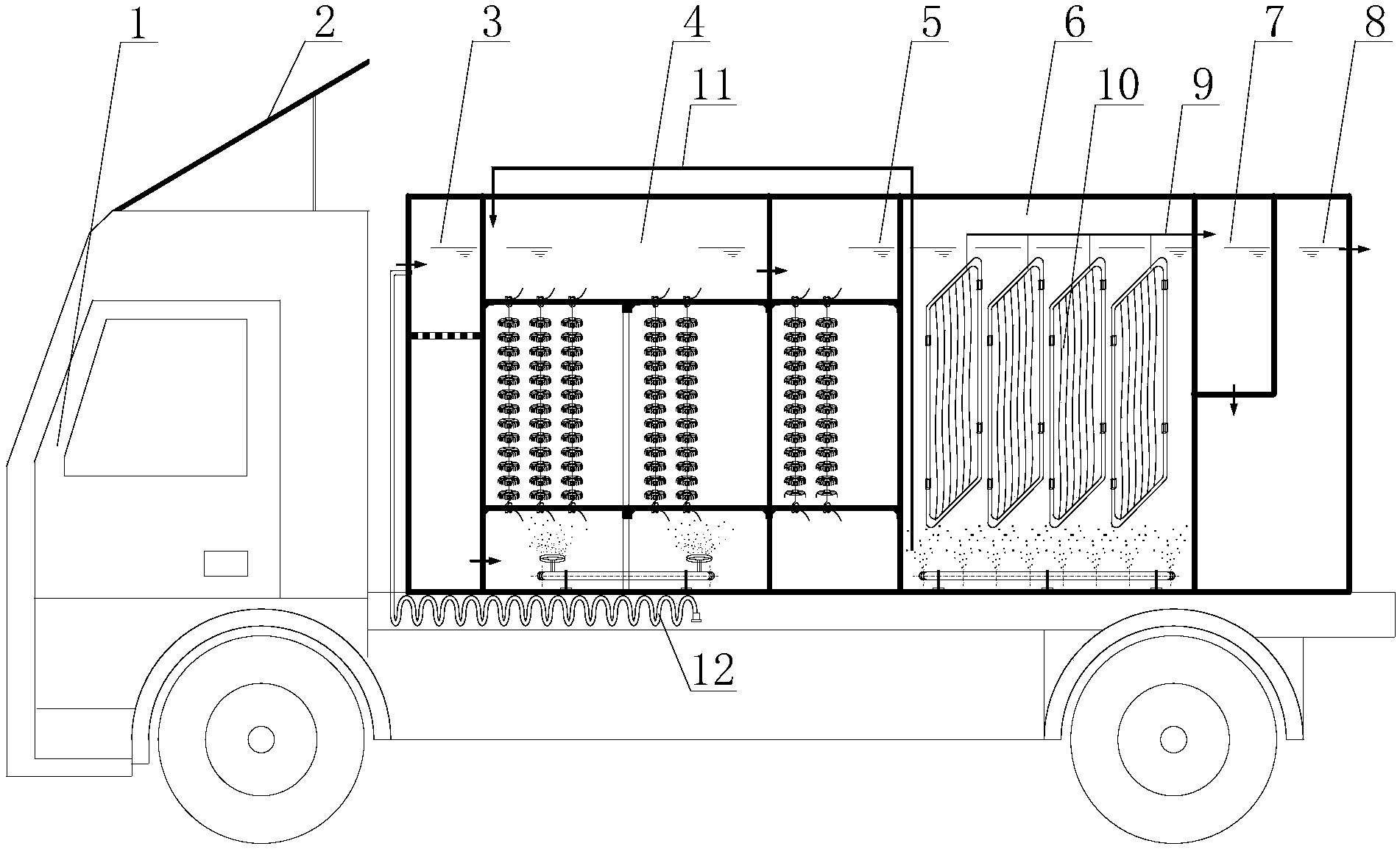

本实用新型提供了一种车载生活污水处理设备，它包括载重车，载重车上设有容器，容器分为格栅区、好氧区、水解酸化区、MBR膜处理区、消毒区和清水区，格栅区、好氧区、水解酸化区、MBR膜处理区、消毒区和清水区顺次连接;格栅区设有进水口、格栅板和钢丝网，用于过滤污水中的大颗粒废渣;好氧区中设有曝气系统和半软性填料，用于曝气和微生物的着床;水解酸化区为封闭式结构，给污水提供厌氧发酵环境;MBR膜处理区中设有MBR真空纤维膜，用于过滤粒径大于0.45μm的微小颗粒;消毒区设有紫外线消毒管，用于杀死废水中的病原微生物;清水区用于处理后的水的临时存放，并设有出水口，出水口上设有排放阀门。本实用新型能够彻底净化污水，可移动作业。
权利要求书
1.一种车载生活污水处理设备，包括载重车，其特征在于：载重车上设有容器，容器分为格栅区、好氧区、水解酸化区、MBR膜处理区、消毒区和清水区，格栅区、好氧区、水解酸化区、MBR膜处理区、消毒区和清水区顺次连接;格栅区设有进水口、格栅板和钢丝网，用于过滤污水中的大颗粒废渣;好氧区中设有曝气系统和半软性填料，用于曝气和微生物的着床;水解酸化区为封闭式结构，给污水提供厌氧发酵环境;MBR膜处理区中设有MBR真空纤维膜，用于过滤粒径大于0.45μm的微小颗粒;消毒区设有紫外线消毒管，用于杀死废水中的病原微生物;清水区用于处理后的水的临时存放，并设有出水口，出水口上设有排放阀门。
2.根据权利要求1所述的车载生活污水处理设备，其特征在于：载重车上还设有吸污水泵，吸污水泵与格栅区的进水口连接，用于泵入污水。
3.根据权利要求1所述的车载生活污水处理设备，其特征在于：消毒区内放置一定量的活性炭。
4.根据权利要求1～3任一权利要求所述的车载生活污水处理设备，其特征在于：还包括太阳能供电系统，太阳能供电系统安装在载重车的车头顶部，用于污水处理系统的部分电力供应。
说明书
一种车载生活污水处理设备
技术领域
本实用新型涉及农村分散的生活污水处理技术领域，尤其是涉及一种含有太阳能供电系统的车载生活污水处理设备。
背景技术
现阶段人们的环保意识逐渐加强，国家财政部、环保部投入大量资金用于农村环境综合整治。现今，我国人口居住较为集中的乡镇和城市生活污水基本得到了有效处理，但是我国农村人口占比超过百分之五十，且居住地多为山区地貌，地势落差大，人口居住分散，有的村庄人口在五百人以下，但占地面积却很广，要实现生活污水的统一收集和集中处理有较大难度;而且集中处理农村生活污水需要较大面积的土地来兴建污水处理，耗费更多的资金铺设管网来收集每户的污水，其实用价值较低。因此需要设计一种能够处理人口较少且分布分散，不易进行管网收集的农村生活污水处理设备。
授权公告号为CN20381901U的实用新型专利公开了一种新型可移动污水处理车，它包括车身、集污箱、反应箱、进水口、滤膜、顶盖、泵、电机、搅拌轴、搅拌桨、出水口、阀门、有机底板、加药箱;所述进水口设于集污箱左上侧，所述滤膜设于集污箱内部与出水口处，所述顶盖设于集污箱上方，所述泵设于集污箱与反应箱连接处，所述电机设于反应箱上方，所述搅拌轴与电机连接，所述搅拌桨与搅拌轴连接，所述加药箱设于电机两侧，所述出水口设于反应箱右下方，所述阀门设于出水口上，所述有机底板设于集污箱与反应箱内部下方。
在查阅了大量文献资料和实地调查的基础上，本研究设计了一种含有太阳能供电系统的车载生活污水处理设备，能有效解决上述问题，具有广阔的市场前景。
发明内容
为了增强污水净化的效果、增加供能方式，本实用新型提供一种车载生活污水处理设备。
一种车载生活污水处理设备，包括载重车，其特征在于：载重车上设有容器，容器分为格栅区、好氧区、水解酸化区、MBR膜处理区、消毒区和清水区，格栅区、好氧区、水解酸化区、MBR膜处理区、消毒区和清水区顺次连接;格栅区设有进水口、格栅板和钢丝网，用于过滤污水中的大颗粒废渣;好氧区中设有曝气系统和半软性填料，用于曝气和微生物的着床;水解酸化区为封闭式结构，给污水提供厌氧发酵环境;MBR膜处理区中设有MBR真空纤维膜，用于过滤微小颗粒;消毒区设有紫外线消毒管，用于杀死废水中的病原微生物;清水区用于处理后的水的临时存放，并设有出水口，出水口上设有排放阀门。
进一步地，载重车上还设有吸污水泵，吸污水泵与格栅区的进水口连接，用于泵入污水，相比手动倒入污水更省时省力。
进一步地，消毒区内放置一定量的活性炭，对污水进一步净化处理。
更进一步地，还包括太阳能供电系统，太阳能供电系统安装在载重车的车头顶部，用于污水处理系统的部分电力供应，同时辅助配套车载柴油发电系统，在太阳能供电系统无法满足运行负荷要求时辅助供电。
分散式的农村生活污水通过各户自有的化粪池进行收集并贮存，车载污水处理设备每1～2月上门进行处理，达标后就近排放。化粪池内贮存的生活污水经车载自吸污水泵吸入车载污水处理设施，进入污水处理系统中的格栅区过滤除去生活垃圾、污泥等大颗粒污染物;过滤后的废水自流进入好氧区，利用微生物预处理N、P及CODcr、BOD5;好氧处理后的污水自流进入水解酸化区进行脱氮，之后进入MBR膜处理区，进一步处理污水中的N、P、SS、CODcr、BOD5;净化后的清水进入消毒区进行紫外线消毒，杀死废水中的蛔虫卵，同时消毒区内放置活性炭对污水进一步净化，最后自流进入清水区达到《农田灌溉用水水质标准》(GB5084-2005)，可用于农田土地等灌溉或排放至附近水域。
本实用新型的有益效果：(1)污水经过格栅区、好氧区、水解酸化区、MBR膜处理区、消毒区多重处理，净化彻底，净化后的水能够达到《农田灌溉用水水质标准》(GB5084-2005);(2)含有太阳能供电系统，可提供载重车和污水处理设备部分电力;(3)可到各农村散落的居民家中收集生活污水进行净化处理，便于收集，移动灵活方便，节省土地资源;(4)载重车可直接开到设备维护点定期进行内部材料的更换和维护，系统维护和保养非常便利。
